Характеристики

  • Устройство: диф. автомат
  • Номинальный ток, А: 40
  • Количество полюсов: 2
  • Отключающая способность, kA: 6 kA
  • Отключающая характеристика: С
  • Ток утечки, mA: 30
  • Тип: A
  • Серия: АВДТ32
  • Страна производитель товара: Китай

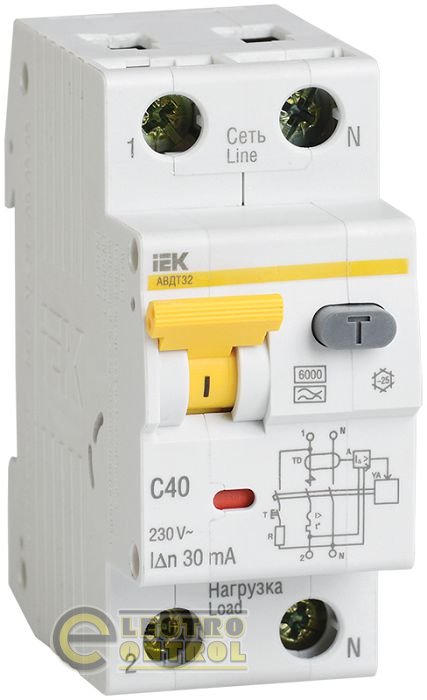

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.

Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Преимущества

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.

• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.

• Независимый индикатор положения контактов.

• Широкий диапазон рабочих температур от –25 °С до +50 °С.

• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.

• Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.

• Увеличенная отключающая способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.


Технические характеристики
Соответствуют стандартам ГОСТ Р 51327.1-99
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 40
Номинальный отключающий дифференциальный ток IDn,мА 30
Характеристика срабатывания электромагнитного расцепителя C
Номинальный условный дифференциальный ток короткого замыкания IDс, А 6000
Рабочая характеристика при наличии дифференциального тока А
Время отключения при номинальном дифференциальном токе, мс ? 40
Число полюсов 1+N
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10000
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс 0,85
Масса, кг 0,19
Мощность рассеивания, Вт не более 6,5
Диапазон рабочих температур, °С -25 ? +40

Аналог: MAD12-2-040-C-030 - отличие в габаритах устройства, у АВДТ32 большая номинальная отключающая способность в 6кА против 4,5кА
