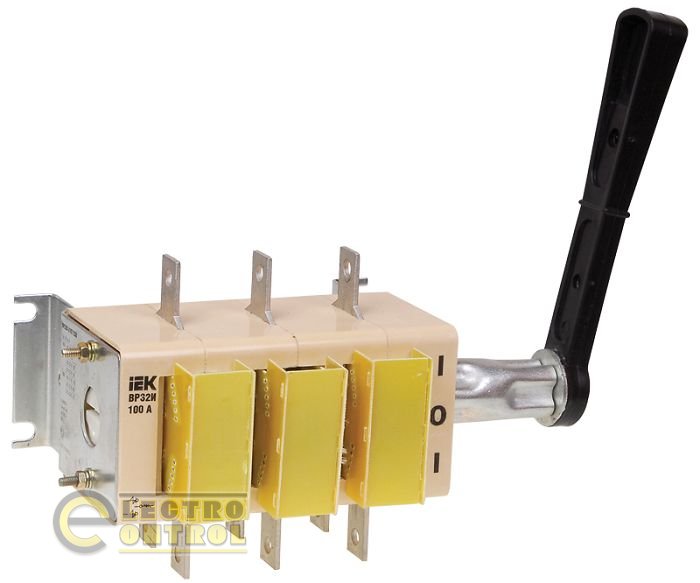

Выключатель-разъединитель ВР32И 100А
-
29329SRK01-111-100Последнее обновление наличия: 29.03.2024
Доставка в любой город Украины в течении 2-3 рабочих дней
Cкидки постоянным клиентам
- Мы работаем по 100% предоплате
- Минимальная сумма заказа 500 грн
- Безналичный расчет
- Онлайн оплата по реквизитам
Защита покупки
-
Характеристики
- Устройство: выключатель нагрузки
- Номинальный ток, А: 100А
- Количество полюсов, P: 3p
- Серия: ВР32И
На сайте ecshop (Электроконтроль) Вы можете ознакомиться и купить выключатель-разъединитель ВР32И 100А SRK01-111-100 IEK.
Выключатели-разъединители серии ВР32И предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.
Выключатели-разъединители ВР32И соответствуют требованиям ДСТУ 60947-3:2010 и изготовлены по техническим условиям ТУ 3424-029-18461115-2009.
Рекомендации
- В качестве основы для построения НКУ с использованием выключателей-разъединителей серии ВР32И Группа компаний IEK рекомендует корпуса металлические ЩМП, панели ЩО, корпуса ВРУ, КСРМ и ШРС собственного производства.
- В качестве аппаратов защиты при сборке НКУ рекомендуется применять предохранители серии ППНИ или автоматические выключатели серии ВА88.
Преимущества
- Удобство монтажа и эксплуатации.
- Низкие потери мощности за счет применения современных материалов.
- Двойной видимый разрыв цепи, съемная рукоятка, цветовая индикация положения «Включено» позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
- Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.
Технические характеристики
Условный тепловой ток на открытом воздухе Ith, А | 100 | |
Условный тепловой ток в оболочке Ithe, А | 80 | |
Номинальный рабочий ток Ie при Ue=400 В в зависимости от категории применения, А | АС-20В | 100 |
АС-21В | 100 | |
АС-22В | 100 | |
АС-23В | 50 | |
Номинальный рабочий ток Ie при Ue=690 В в зависимости от категории применения, А | АС-21В | 100 |
АС-22В | 80 | |
АС-23В | 20 | |
Тепловые потери, Вт/полюс | 3 | |
Номинальное напряжение изоляции Ui, В | 690 | |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8,0 | |
Степень защиты по ГОСТ 14254 | IP00, IP32 со стороны привода при установке в НКУ | |
Диапазон рабочих температур, °С | от минус 25 до плюс 40 | |
Масса, кг | 1,2 | |
Электрическая износостойкость при Ue=400 В в зависимости от категории применения, циклов В-О | АС-20В | 4000 |
АС-21В | 4000 | |
АС-22В | 3200 | |
АС-23В | 4000 | |
Электрическая износостойкость при Ue=660 В в зависимости от категории применения, циклов В-О | АС-21В | 300 |
АС-22В | 300 | |
АС-23В | 300 | |
Механическая износостойкость, циклов В-О | 25000 | |
Климатическое исполнение по ГОСТ 15150 | УХЛ3 | |
Группа условий эксплуатации по ГОСТ 17516.1 | М4 | |
Высота установки над уровнем моря, не более, м | 2000 | |
Сечения токопроводящих жил, пригодных для присоединения, мм2 | 10?50 | |
Срок службы с момента ввода в эксплуатацию, лет, не менее | 10 |
