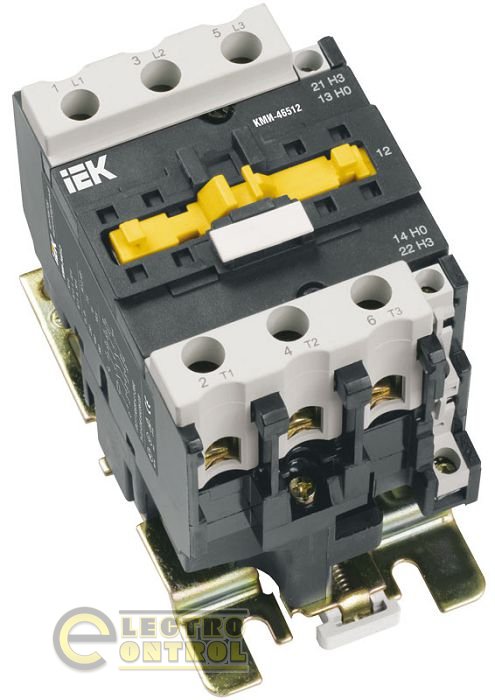

Контактор КМИ-46512 65А 380В/АС3 1з+1р (НО+НЗ)

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).

Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов.

Преимущества

• Расширенный ассортимент малогабаритных контакторов серии КМИ по сравнению с аналогами российских производителей.
• Большой ассортимент дополнительных устройств (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловые РТИ).
• Возможность установки на 35 мм DIN-рейку (другие российские производители предлагают подобное крепление только под заказ).
• Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.

Технические характеристики

Номинальное рабочее напряжение переменного тока Ue, В		230, 400, 660
Номинальное напряжение изоляции Ui, В		660
Номинальное импульсное напряжение Uimp, кВ		8
Номинальный рабочий ток Ie, категория применения АС-3 (Ue?400 в), А		65
Условный тепловой ток Ith (t°<40°c), категория="" применения="" ас-1,="">		80
Номинальная мощность по АС-3, кВт	230 В	18,5
	400 В	30
	660 В	37
Максимальная кратковременная нагрузка (t?1 с), А		1170
Условный ток короткого замыкания Inc, А		3000
Защита от сверхтоков - предохранитель gG, А		80
Мощность рассеяния при Ie, Вт/полюс	АС-3	4,2
	АС-1	6,4

Технические характеристики цепи управления

Технические характеристики

Номинальное напряжение катушки управления Uc, В~		400
Диапазоны напряжения управления	срабатыв.	(0,8?1,1) Uc
	отпускание	(0,3?0,6) Uc
Мощность потребления катушки при Uc, ВА	срабатыв. cos ? = 0,75	200
	удержание cos ? = 0,3	20
Время срабатывания, мс	замыкание	20-26
	размыкание	8-12
Коммутационная износоустойчивость, млн циклов	АС-4	0,1
	АС-3	1,4
	АС-1	1,4
Механическая износоустойчивость, млн циклов		10
Мощность рассеяния, Вт		6-10



Технические характеристики

Номинальное напряжение Un, В		до 660
Номинальное напряжение изоляции Ui, В		660
Ток термической стойкости (t°<40°c)>th, А		10
Минимальная включающая способность	Umin, В	24
	Imin, мА	10
Защита от сверхтоков - предохранитель gG, А		10
Макс. кратковременная нагрузка (t?1 с), А		100
Сопротивление изоляции, не менее, мОм		10
