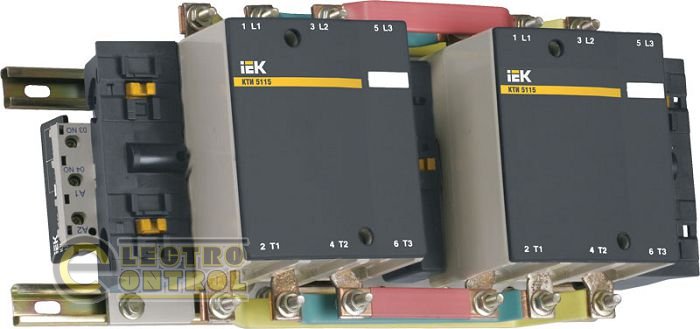

Контактор КТИ-52653 реверс 265А 380В/АС3

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).

За эффективность конструкторского решения, высокие эксплуатационные характеристики и надежность в работе контактор удостоен серебряной медали 15-й международной выставки «Электро-2006» в номинации «Лучшее электрооборудование».

По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и украинских стандартов.

Преимущества

• Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.
• Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.
• Большой ассортимент дополнительных устройств (приставки контактные ПКИ, приставки выдержки времени ПВИ).

Технические характеристики

Номинальное рабочее напряжение переменного тока Ue, В			230; 400; 660
Номинальное напряжение изоляции Ui, В			1000
Номинальный рабочий ток Ie, категория применения АС-3 (Un?400 В), А			265
Условный тепловой ток Ith (t°?40°), категория применения АС-1, А			350
Номинальная нагрузка по АС-3, кВт		230 В	75
		400 В	132
		660 В	160
Макс. кратковременная нагрузка (t?1 с), А			2120
Условный ток короткого замыкания Inc, А			10000
Защита от сверхтоков - предохранитель gG, А			400
Повторно-кратковременный режим, циклов оперирования в час			120
Мощность рассеяния при номинальном токе, Вт/полюс		АС-3	21
		АС-1	37

Технические характеристики цепи управления

Технические характеристики

Номинальное напряжение катушки управления Uc, В			400
Диапазоны напряжения управления	срабатывание		(0,8?1,1)?Uc
	отпускание		(0,35?0,55)?Uc
Мощность потребления катушки при Uc, ВА	срабатывание cos ?=0,3		650
	удержание cos ?=0,75		10
Время срабатывания, мс	замыкание		40?65
	размыкание		100?170
Электрическая износоустойчивость, млн ком. циклов	АС-3		0,7
	АС-1		0,4
Механическая износоустойчивость, млн ком. циклов			1
Мощность рассеяния, Вт/полюс			8
