Характеристики

  • Устройство: переключатель
  • Номинальный ток, А: 25
  • Номинальное напряжение, V: 400
  • Количество полюсов: 2
  • Тип: 1-2
  • Пылевлагозащита: IP20
  • Серия: ПКП
  • Страна регистрации бренда: Китай
  • Страна производитель товара: Китай

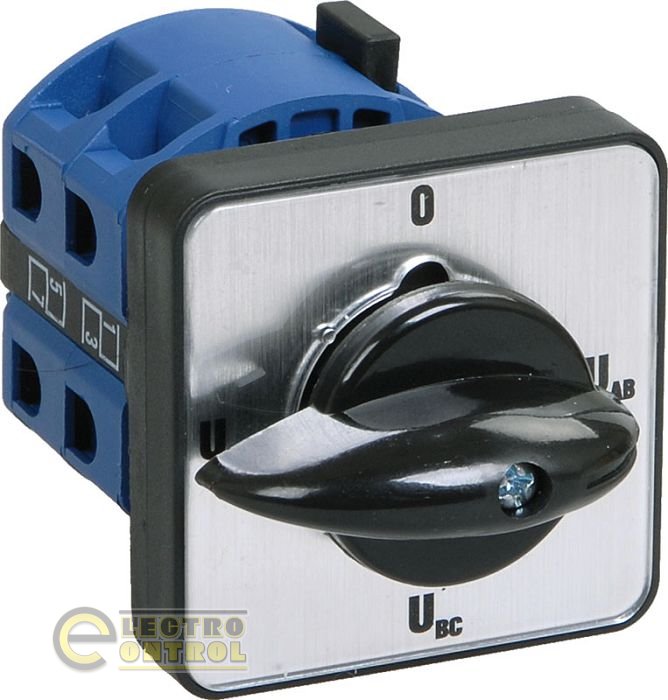

На сайте ecshop (Электроконтроль) Вы можете ознакомиться и купить переключатель кулачковый ПКП25-22/У 25А "1-2" 2Р/400B BCS22-025-3 IEK

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.

Преимущества

  • Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
  • Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
  • Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:

    • минимальное электрическое сопротивление замкнутого контакта;
    • высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
    • обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
    • достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
    • большой ресурс работы (количество переключений до отказа).

Технические характеристики
Обозначение положений «IC-0-IA-IB»
Номинальное напряжение

изоляции Ui, В
660
Номинальный тепловой ток Ith, А 25
Ном. напряжение Ue, В 230 400
Номинальный рабочий ток Ie в категории применения, А AC-21А, AC-22А 25 25
AC-23А 22 22
АС-2 22 22
AC-3 15 15
АС-4 6,5 6,5
АС-15 8 5
Номинальная мощность P в категории применения, кВт AC-23А 5,5/3 11/5,5
АС-2 5,5 11
AC-3 4/3 7,5/3,7
АС-4 1,5/1,1 3/2,2
Номинальный условный ток короткого замыкания Icn, А 3000
Защита от тока короткого замыкания – предохранитель gG, А 40
Максимальное сечение подключаемых проводников, мм? 6
Износостойкость, тыс. циклов В-О   механическая 100
электрическая 30
Степень защиты по ГОСТ 14254


передняя панель IP20
контакты IP00
Наличие блокировки Механическая блокировка с помощью навесного замка*

Переключатель кулачковый IEK
