Характеристики

  • Тип изделия: щит
  • Монтаж: наружный
  • Материал: металл
  • Внутреннее наполнение: модульный
  • Количество модулей: 24
  • Количество рядов: 2
  • Дверца: непрозрачная
  • Высота: 440
  • Ширина: 310
  • Глубина: 136
  • Пылевлагозащита: IP54
  • Серия: UNIVERSAL

Щиты распределительные ЩРн, ЩРв серии «УНИВЕРСАЛ» (UNIVERSAL) предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

Преимущества

  • Вид установки: навесной.
  • Толщина металла: 0,8 мм.
  • Номинальный ток: 63-125 А.
  • Тип покрытия: ППК/шагрень.
  • Цвет: RAL 7032.
  • Степень защиты: IP54.
  • Климатическое исполнение и категория размещения по ГОСТ 15150: У3.
  • Тип применяемых аппаратов: модульные.
  • Ввод проводников: сверху и снизу.
  • Расшифровка обозначений

    ЩРн-24з-1 74 IP54 «UNIVERSAL»

    • Щ - щит

    • Р - распределительный
    • н - навесное исполнение
    • 24 - номинальное количество устанавливаемых модулей электроаппаратуры: 24, 36, 48, 2x24, 2x36, 2x48
    • з - наличие замка в двери
    • 1 - номер модификации
    • 74 - тип, цвет*, структура поверхности покрытия:
      • 74 - ППК/шагрень
    • * Возможно нанесение покрытия любого цвета

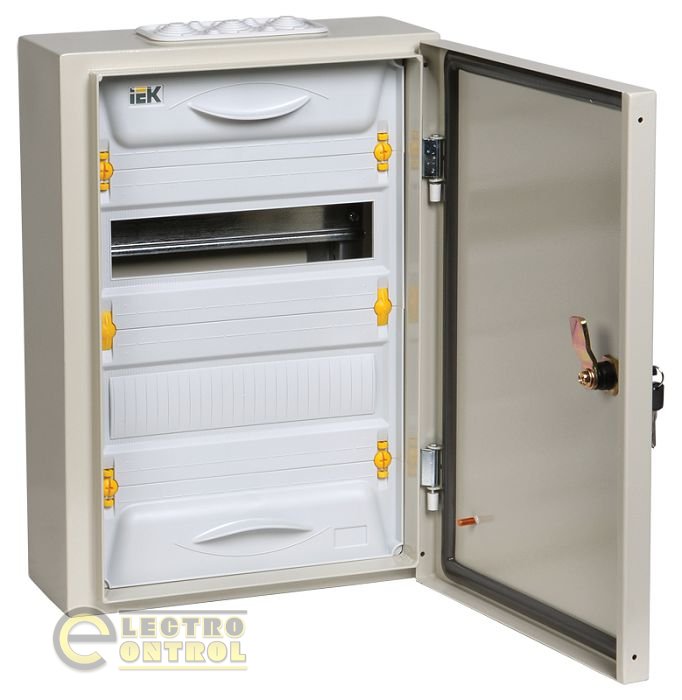

     На данной странице интернет-магазина eschop (Электроконтроль), Вы можете ознакомиться и купить корпус металлический ЩРн-24з-1 74 IP54 UNIVERSAL 440x310x136 (ВхШхГ) MKM11-N-24-54-Z-U IEK. Щиты распределительные ЩРн, ЩРв серии «УНИВЕРСАЛ» (UNIVERSAL) рассчитаны на ввод, учет и распределение электричества, установку учетно-распределительных электрощитов с использованием модульной техники, а также предохранение от коротких замыканий сетей напряжением 230/400 В. Очень прост при сборке благодаря съемной монтажной раме.

    Преимущества ЩРн:
    1. Оперативная панель защищает от ударов током во время использования готового изделия.
    2. Металличекский корпус модели IP54 имеется уплотнение из вспененного полиуретана.

    Преимущества ЩРв:
    1. Удобный подвод кабелей обеспечивают иины N и PE, которые защелкиваются на верхние держатели стойки. Они же устанавливаются при помощи специальных зацепов в проемы монтажных профилей.
    2. Особенность встраиваемых корпусов: в них можно установить перфорированный защитный кожух, он намного упростит установку корпуса в нишу.
    Комплектация: оперативная панель и пластиковые элементы, монтажная рама, шины N и PE, кабельные ввод-сальники – 2 шт, заглушка, комплект для заземления и навески корпуса. маркировочная таблица, знаки электробезопасности.

    Технические характеристики

    • Вид установки - навесной, встраиваемый
    • Номинальный ток, А - 63–125
    • Тип покрытия - порошковая шагрень, шагрень, муар
    • Толщина металла, мм - 0,8
    • Тип применяемых аппаратов - модульные
    • Степень защиты навесных – IP54, встраиваемых – IP31
    • Цвет - RAL 7032, RAL 7035, RAL 9005, RAL 9010
    • Ввод проводников - сверху и снизу
    • Климатическое исполнение и категория размещения по ГОСТ 15150 - У3

    Каталог "Щиты распределительные ЩРн"

    Аналог: MKM11-N-24-54-Z - Внутренний конструктив
