Характеристики

  • Тип изделия: щит
  • Монтаж: внутренний
  • Материал: металл
  • Внутреннее наполнение: модульный
  • Количество модулей: 24
  • Количество рядов: 2
  • Дверца: непрозрачная
  • Высота: 480
  • Ширина: 352
  • Глубина: 138
  • Пылевлагозащита: IP31
  • Серия: UNIVERSAL

Щиты распределительные ЩРн, ЩРв серии «УНИВЕРСАЛ» (UNIVERSAL) предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

Преимущества

  • Вид установки: встраиваемый.
  • Толщина металла: 0,8 мм.
  • Номинальный ток: 63-125 А.
  • Тип покрытия: ЭПК/шагрень.
  • Цвет: RAL 7035.
  • Степень защиты: IP31.
  • Климатическое исполнение и категория размещения по ГОСТ 15150: У3.
  • Тип применяемых аппаратов: модульные.
  • Ввод проводников: сверху и снизу.

Расшифровка обозначений

ЩРн-24з-1 74 IP54 «UNIVERSAL»

  • Щ - щит

  • Р - распределительный
  • н - навесное исполнение
  • 24 - номинальное количество устанавливаемых модулей электроаппаратуры: 24, 36, 48, 2x24, 2x36, 2x48
  • з - наличие замка в двери
  • 1 - номер модификации
  • 74 - тип, цвет*, структура поверхности покрытия:
    • 74 - ППК/шагрень
  • IP54 - степень защиты по ГОСТ 14254
  • «UNIVERSAL» - название серии

ЩРв-24зк-1 36 IP31 «UNIVERSAL»

  • Щ - щит

  • Р - распределительный
  • в - встраиваемый
  • 24 - номинальное количество устанавливаемых модулей электроаппаратуры: 24, 36, 48, 2x24, 2x36, 2x48
  • з - наличие замка в двери
  • к - наличие защитного кожуха
  • 1 - номер модификации
  • 36 - тип, цвет*, структура поверхности покрытия:
    • 36 - ЭПК/шагрень, RAL 7035 (светло-серый)
    • 38 - ЭПК/шагрень, RAL 9010 (белый)
    • 41 - ЭПК/шагрень, RAL 9005 (черный)
  • IP31 - степень защиты по ГОСТ 14254
  • «UNIVERSAL» - название серии

* Возможно нанесение покрытия любого цвета

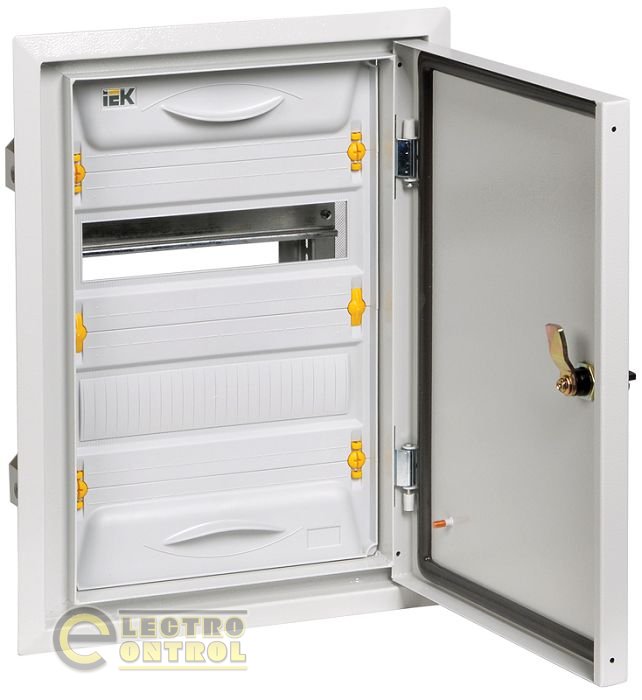

 На данной странице интернет-магазина eschop (Электроконтроль), Вы можете ознакомиться и купить корпус металлический ЩРв-24зк-1 36 IP31 UNIVERSAL 480x352x138 (ВхШхГ) MKM12-V-24-31-ZK-U IEK. Щиты распределительные ЩРн, ЩРв серии «УНИВЕРСАЛ» (UNIVERSAL) рассчитаны на ввод, учет и распределение электричества, установку учетно-распределительных электрощитов с использованием модульной техники, а также предохранение от коротких замыканий сетей напряжением 230/400 В. Очень прост при сборке благодаря съемной монтажной раме.

Преимущества ЩРн:
1. Оперативная панель защищает от ударов током во время использования готового изделия.
2. Металличекский корпус модели IP54 имеется уплотнение из вспененного полиуретана.

Преимущества ЩРв:
1. Удобный подвод кабелей обеспечивают иины N и PE, которые защелкиваются на верхние держатели стойки. Они же устанавливаются при помощи специальных зацепов в проемы монтажных профилей.
2. Особенность встраиваемых корпусов: в них можно установить перфорированный защитный кожух, он намного упростит установку корпуса в нишу.
Комплектация: оперативная панель и пластиковые элементы, монтажная рама, шины N и PE, кабельные ввод-сальники – 2 шт, заглушка, комплект для заземления и навески корпуса. маркировочная таблица, знаки электробезопасности.

Технические характеристики

  • Вид установки - навесной, встраиваемый
  • Номинальный ток, А - 63–125
  • Тип покрытия - порошковая шагрень, шагрень, муар
  • Толщина металла, мм - 0,8
  • Тип применяемых аппаратов - модульные
  • Степень защиты навесных – IP54, встраиваемых – IP31
  • Цвет - RAL 7032, RAL 7035, RAL 9005, RAL 9010
  • Ввод проводников - сверху и снизу
  • Климатическое исполнение и категория размещения по ГОСТ 15150 - У3

Каталог "Щиты распределительные ЩРн"

Аналог: MKM13-V-24-31-ZK-U -
