Характеристики

  • Тип изделия: щит
  • Монтаж: наружный
  • Материал: металл
  • Внутреннее наполнение: наборной
  • Дверца: непрозрачная
  • Высота: 1800
  • Ширина: 800
  • Глубина: 400
  • Пылевлагозащита: IP54
  • Серия: ЩМП

Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.

Сварной металлический корпус со съемной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. Корпуса со степенью защиты IP54 имеют на дверце уплотнение из двухкомпонентного герметика и пыле-влагонепроницаемый замок.

Преимущества

  • Повышенная антикоррозийная стойкость
  • Высококачественное наружное покрытие
  • Единый секрет замка
  • Набор дополнительных аксессуаров
  • Высокая технологичность и простота сборки
  • Удобство монтажа
  • Несколько цветов покраски
  • Высокий уровень электробезопасности
  • Сертификат качества
  • Вид установки: навесной, напольный
  • Толщина металла: 1,0?1,5 мм
  • Номинальный ток: до 630 А
  • Тип покрытия: ППК/шагрень
  • Цвет: RAL 7032
  • Степень защиты по ГОСТ 14254: IP54
  • Угол открытия двери: 105°
  • Тип применяемых аппаратов: любой

Расшифровка обозначений

ЩМП-1-0 36 УХЛ3 IP31

  • ЩМП - Щит с монтажной панелью
  • 1 - габарит корпуса (ВхШ)
  • 0 - модификация
  • 3 - тип покрытия
    • 3 - ЭПК/шагрень
    • 5 - ЭПК/глянец
    • 7 - ППК/шагрень
    • 9 - ППК/глянец
  • 6 - цвет краски
    • 4 - RAL 7032
    • 6 - RAL 7035
  • УХЛ3 - климатическое исполнение по ГОСТ 15150-69
  • IP31 - степень защиты по ГОСТ 14254-96



ЩМП-2.3.1-0 36 УХЛ3 IP31

  • ЩМП - щит с монтажной панелью
  • 2.3.1. - габариты ВхШхГ мм.
    • Высота -
      • 2 - 250 мм
      • 3 - 300 мм
      • 4 - 400 мм
      • 6 - 600 мм
      • 16 - 1600 мм (без цоколя)
    • Ширина -
      • 2 - 210 мм
      • 3 - 300 мм
      • 4 - 400 мм
      • 6 - 600 мм
      • 8 - 800 мм
    • Глубина -
      • 1 - 150 мм
      • 2 - 250 мм
      • 4 - 400 мм
  • 0 - номер модификации
  • 3 - тип покрытия
    • 3 - ЭПК/шагрень
    • 5 - ЭПК/глянец
    • 7 - ППК/шагрень
    • 9 - ППК/глянец
  • 6 - цвет краски
    • 6 - RAL 7035
    • 4 - RAL 7032
  • УХЛ3 - климатическое исполнение по ГОСТ 15150-69
  • IP31 - степень защиты по ГОСТ 14254

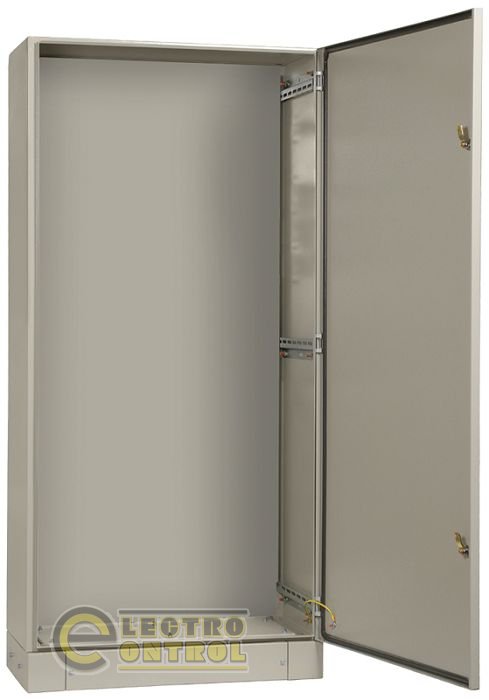

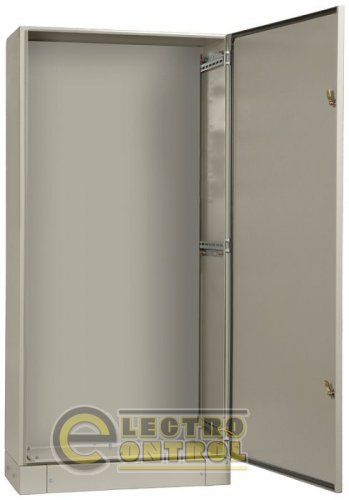

 На данной странице интернет-магазина eschop (Электроконтроль), Вы можете ознакомиться и купить корпус металлический ЩМП-18.8.4-0 74 У2 1800х800х400 IP54 YKM40-1884-54 IEK. Такие щиты используются для установки различных электрощитов: автоматики, силовых, управления.
Дают возможность выполнять монтаж техники как модульного, так и обычного исполнения. Дверца закрывается на замок. Он предоставляется с одинаковыми ключами.
Корпус металлический имеет съемную монтажную панель.
У металлических корпусов IP54 на дверце есть сальник из двухкомпонентного герметика и пыле-водонепроницаемый замок.
Технические характеристики:

  • Вид установки - навесной, напольный
  • Тип применяемых аппаратов – любой
  • Тип покрытия - порошковое, шагрень
  • Цвет - RAL 7035, RAL 7032
  • Угол открытия двери - 105°
  • Толщина металла, мм - 1,0–1,5
  • Степень защиты по ГОСТ 14254 - IP31, IP54
  • Номинальный ток, А - до 630
  • Климатическое исполнение УХЛ3 для IP31, У2 для IP54

Каталог "Щиты с монтажной панелью ЩМП"

Средний рейтинг: 5, отзывов: 1
    Хороший щит с нормальной толщиной металла, только не забывайте что к нему необходимо до заказывать направляющие и монтажные панели.
    Плюсы: Стоимость
    Минусы: Необходимо до заказывать аксессуары
