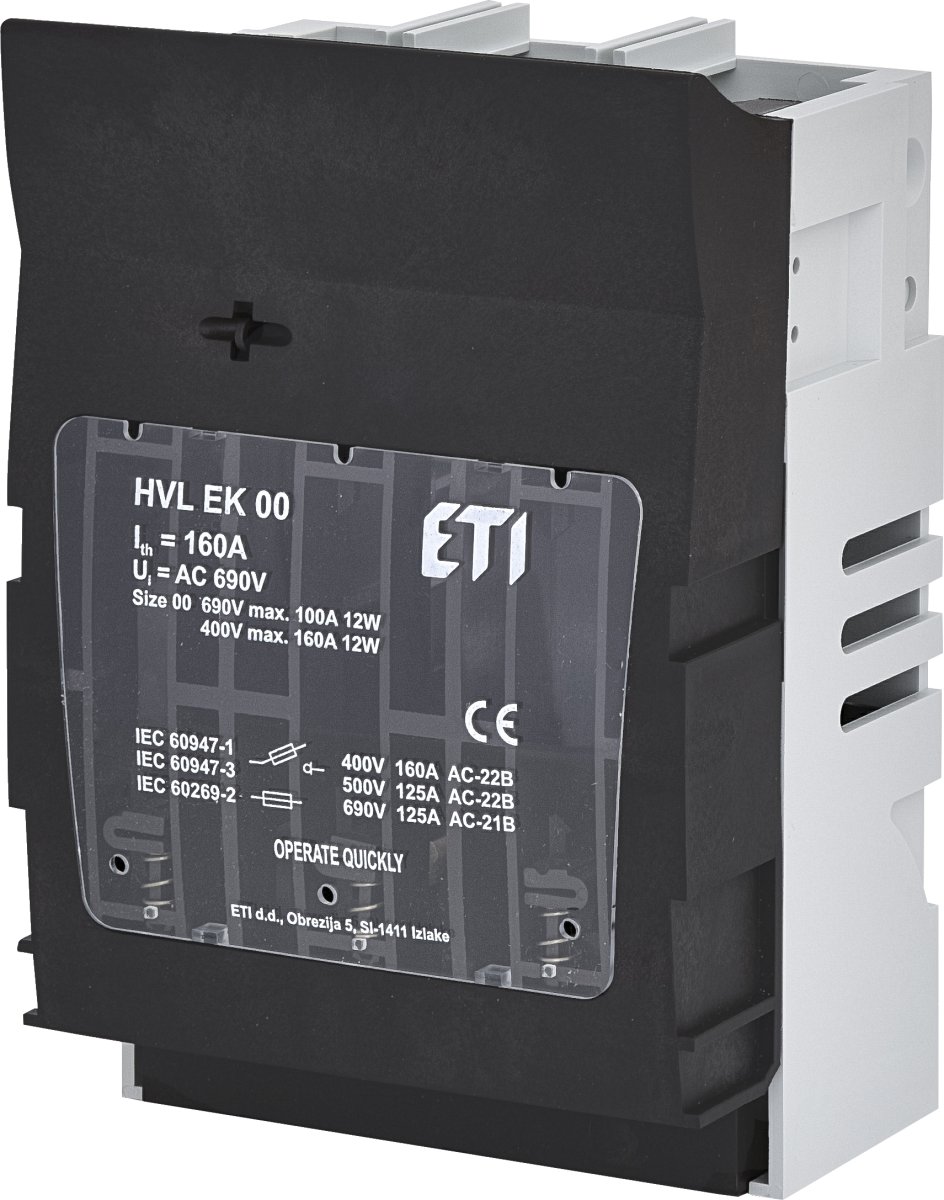

Разъединитель HVL EK 00 160А 3p 1701250

Применение - Ножевые предохранители предназначены для защиты электрического оборудования от воздействий тока короткого замыкания и перегрузки.

Особенности ножевых предохранителей NH:

• визуальный индикатор срабатывания (повреждения). Индикатор срабатывания - красное окошко, размещенное на лицевой части корпуса плавкой вставки,
• уменьшение габаритных размеров предохранителей типа NH C, позволило их сделать легче и дешевле, не изменяя их электрических характеристик и возможности применения,
• высокая отключающая способность для всех габаритов и рабочих токов плавких вставок,
• малые потери мощности,
• высокая ограничивающая способность тока короткого замыкания,
• стабильность токо-временных и селективных характеристик,
• селективность при работе с автоматическими выключателями.

Предохранители NH KOMBI - это серия плавких вставок с двойным индикатором срабатывания. Оба индикатора срабатывают одновременно, в момент перегорания плавкой вставки. NH KOMBI обеспечивает визуальный контроль состояния плавкой вставки как в держателе, так и в разъединителе.

Применение ножевых предохранителей NH:

• защита электрического оборудования от воздействий токов короткого замыкания и перегрузок,
• корректирующая защита двигателей с малым рабочим током.
• для рабочего напряжения 500V отключающая способность составляет 100kA или 120кА, а для напряжения 690V - 100kA.

Краткое описание устройства предохранителей:

Корпус предохранителя изготовлен из стеатита, термически устойчивого материала. Торцевые крышки изготовлены из алюминия, что обеспечивает длительную защиту от коррозии. Во внутренней части корпуса размещена плавкая вставка из меди, которая присоединяется к внутренней части ножевого контакта. Корпус заполнен специальным кварцевым песком строго определенной грануляции. Ножевые контакты выполнены из меди и покрыты слоем серебра и никеля.

Каталог ETI "Ножевые предохранители NV-NH": скачать
