Характеристики

  • Тип изделия: щит
  • Монтаж: наружный
  • Материал: металл
  • Внутреннее наполнение: модульный
  • Количество модулей: 36
  • Количество рядов: 3
  • Дверца: непрозрачная
  • Высота: 585
  • Ширина: 310
  • Глубина: 130
  • Пылевлагозащита: IP31
  • Серия: ЩРн PRO

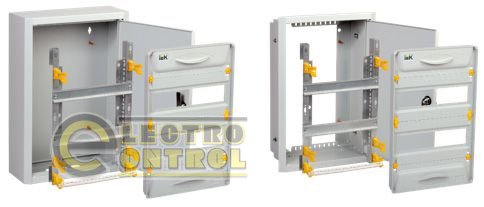

 На данной странице интернет-магазина eschop (Электроконтроль), Вы можете ознакомиться и купить корпус металлический ЩРн-36з-0 36 УХЛ3 IP31 PRO MKM15-N-36-31-ZU IEK. Металлические распределительные корпуса ЩРн(в) класса PRO нужны для монтажа электрощитов с использованием модульного оборудования, для распределения и ввода электрической энергии, а кроме того, еще для защиты от перегрузок и замыканий сетей напряжением 230/400 В. Высокую электробезопасность обеспечивает защитная оперативная панель. Имеют удобный промежуток для прокладки проводов между задней стенкой и DIN-рейками. Шины в таких металлических корпусах можно устанавливать как сверху, так и внизу. Имеют достаточно легкий вес, но в тоже время обладают хорошей прочностью. Удобство при монтаже достигается с помощью съемной монтажной рамы. Кроме этого имеют стильное современное оформление.

Особенности конструкции:
1. Благодаря съемной раме удобно и просто осуществить монтаж, кроме того его можно производить вне корпуса. Расстояние между DIN-рейками – 125 мм. Для более практичного прокладывания кабеля увеличен промежуток между задней стенкой и DIN-рейками.
2. С помощью перфорации на задней планке таких металлических корпусов провода закрепляются благодаря специальным хомутам.
3. Металлический корпус пломбируется. Благодаря наличию защитной оперативной панели поражение током во время работы исключено.
4. Углы таких металлических корпусов немного скошены в соответствии с современными рыночными тенденциями.
5. Благодаря специальным болтам на боковых стенках ЩРв серии PRO можно закреплять металлические корпуса в нише.
6. Все корпуса такой модели имеют шпильки заземления.

Комплектация: съемная монтажная рама, защитная оперативная панель и пластиковые элементы, суппорт для шин (1 суппорт и 2 заглушки в однодверных корпусах, 2 суппорта и 4 заглушки в двухдверных), маркировочная таблица, знаки электробезопасности, сальники (для корпусов со степенью защиты IP54).

Технические характеристики:

  • Вид установки – навесной, встраиваемый
  • Тип покрытия - порошковое, шагрень (матовое)
  • Степень защиты навесных – IP31, IP54, встраиваемых – IP31
  • Толщина металла - 0,8–1,0 мм
  • Цвет - RAL 7035 – IP31; RAL 7032 – IP54
  • Угол открытия двери - 105°
  • Климатическое исполнение - УХЛ3 для IP31, У2 для IP54
  • Номинальный ток - до 125 А
  • Тип применяемых аппаратов - модульные
  • Ввод проводников ЩРв серии PRO – сверху и снизу; ЩРн серии PRO – снизу
