Характеристики

  • Тип изделия: щит
  • Монтаж: наружный
  • Материал: металл
  • Внутреннее наполнение: наборной
  • Дверца: непрозрачная
  • Высота: 1400
  • Ширина: 650
  • Глубина: 285
  • Пылевлагозащита: IP31
  • Серия: ЩМП PRO
Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения. Сварной металлический корпус со съемной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. Корпуса со степенью защиты IP54, имеют на дверце уплотнение из двухкомпонентного герметика и пыле- влагонепроницаемый замок.

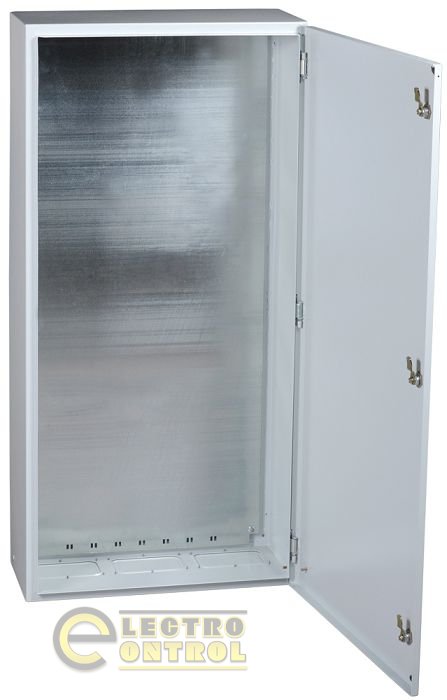

 На данной странице интернет-магазина eschop (Электроконтроль), Вы можете ознакомиться и купить корпус металлический ЩМП-7-2 36 УХЛ3 PRO 1400х650х285 IP31 YKM42-07-31-P IEK. Металлические щиты с монтажной панелью серии PRO рекомендуют для установки различных электрощитов: автоматики, силовых, управления. Дают возможность проводить монтаж оборудования, как модульного, так и простого исполнения. Металлический корпус сварной имеет полностью проваренные швы. Модель IP54 можно устанавливать на открытом воздухе. Благодаря специальному защитному козырьку и желобу исключается попадание грязи или влаги через открытую дверцу. Дверца, в свою очередь, имеет специальную набивку из двухкомпонентного герметика, а также пылевлагонепроницаемый замок с единым секретом.
От остальных видов корпусов эту модель визуально отличают ограненные углы. Металлические корпуса серии PRO обладают высокой антикоррозийной способностью. Имеют огромный выбор аксессуаров.

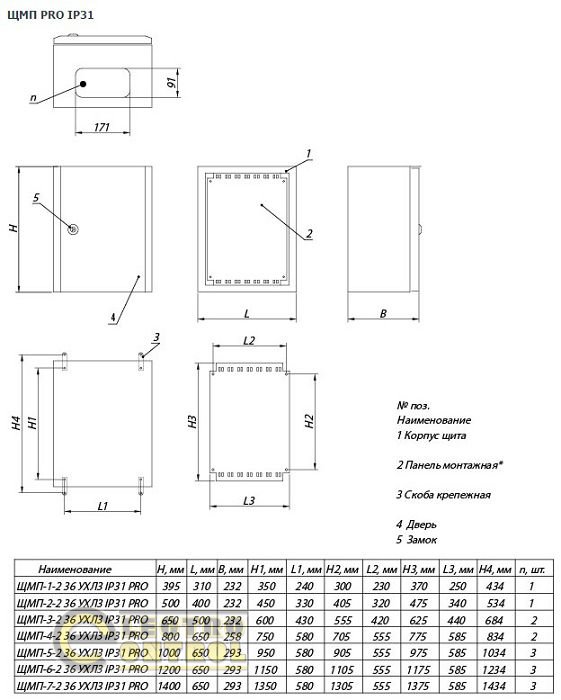

Особенности конструкции:
1. Можно установить металлические фальш-панели (панели ЛГ – лицевые глухие и ЛМА – лицевые для модульных автоматов). Продаются отдельно как аксессуары.
2. Можно корректировать глубину установки панелей ЛГ и ЛМА с помощью уголка.
3. Можно достичь степени защиты IP65 установив пылевлагонепроницаемую фурнитуру с допустимостью опломбировки (артикул YZZ-22-33).
4. Имеется перфорация для монтажа кабельных стяжек.
5. В модели IP54 дверца имеет уплотнение из полиуретана по всему ее периметру.
6. Наличие съёмных кабельных вводов обеспечивает удобство доступа к аппаратуре во время монтажа.

Комплектация: – знаки электробезопасности, комплект для заземления
и навески корпуса, прорезиненные кольца для обеспечения степени защиты IP54 в точках крепления.

Технические характеристики:

  • Вид установки – навесной
  • Цвет - RAL 7035 для IP31, RAL 7032 для IP54
  • Толщина металла - 1,0 мм – у ЩМП первых 3-х габаритов; 1,4 мм – у ЩМП выше 3-го габарита
  • Номинальный ток - до 630 А
  • Степень защиты - IP31, IP54
  • Тип покрытия - порошковое, шагрень
  • Тип применяемых аппаратов - любой
  • Угол открытия двери - 105°
  • Климатическое исполнение - УХЛ3 для IP31, У1 для IP54
  • Каталог "Шкафы, боксы и принадлежности к ним"

Аналог: YKM40-07-31 - Внутренний конструктив
