Характеристики

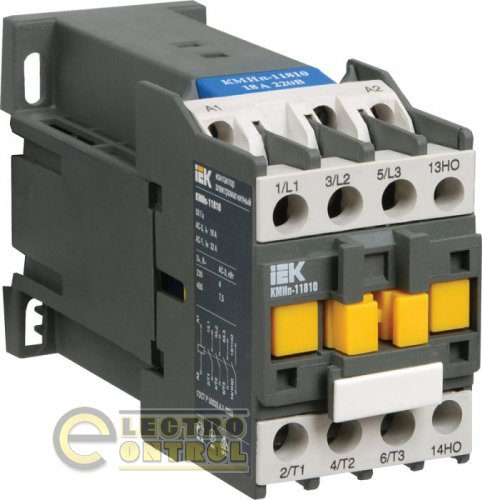

  • Устройство: Контактор корпусный
  • Номинальный ток, А: 18
  • Напряжение катушки, В: 220
  • Количество контактов: 3НО+1НО
  • Серия: КМИп

Малогабаритные контакторы с катушкой управления постоянного тока общепромышленного применения серии КМИп на ток нагрузки от 9 до 32 А предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В частоты 50 Гц (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов. Область применения малогабаритных контакторов с катушкой управления постоянного тока серии КМИп — управление станками, насосами, вентиляторами, тепловыми завесами, печами, кран-балками, освещением, в системах автоматического ввода резерва (АВР), системах бесперебойного питания, в устройствах защиты автоматики, охранной сигнализации, в системах управления промышленными установками, коммутирование трехфазных конденсаторных батарей и первичных обмоток трехфазных низковольтных трансформаторов.

По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИп соответствуют требованиям международных и российских стандартов.

Преимущества

  • Большой ассортимент дополнительных устройств (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловые РТИ).
  • Возможность установки на 35 мм DIN-рейку (другие российские производители предлагают подобное крепление только под заказ).
  • Экономия электрической энергии в случае применения катушки управления на постоянном токе.

Технические характеристики
Номинальное рабочее напряжение переменного тока Ue, В 230, 400, 660
Номинальное напряжение изоляции Ui, В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Ie, категория применения АС-3 (Ue < 400="" в),=""> 18
Условный тепловой ток Ith (t°<40°c), категория="" применения="" ас-1,=""> 32
Номинальная мощность

по АС-3, кВт
230 В 4
400 В 7,5
660 В 10
Максимальная кратковременная нагрузка (t < 1="" с),=""> 324
Условный ток короткого замыкания Inc, А 3000
Защита от сверхтоков — предохранитель gG, А 25
Тип координации 2
Электрическая износоустойчивость,

млн коммут. циклов
АС-3 1,4
АС-1 1,0
Механическая износоустойчивость, млн коммут. циклов 2
Мощность рассеяния при Ie, Вт/полюс АС-3 0,8
АС-1 2,5

Технические характеристики цепи управления


Технические характеристики
Номинальное напряжение катушки управления Uc, В~ 220
Диапазоны напряжения управления срабатыв. (0,85?1,1) Uc
отпускание (0,1?0,75) Uc
Мощность потребления катушки при Uc, Вт срабатыв. 7
удержание 7
Время срабатывания, мс замыкание 70-80
размыкание 15-20
Электрическая износоустойч., млн. коммут. циклов АС-3 1,4
АС-1 1,0
Механическая износоустойчивость, млн циклов 10


Технические характеристики
Наименование параметра Значение
Номинальное напряжение Un, В переменного тока ? 660
постоянного тока ? 440
Номинальное напряжение изоляции Ui, В   660
Ток термической стойкости (t°<40°c)>th, А   10
Минимальная включающая способность Umin, В 24
Imin, мА 10
Защита от сверхтоков — предохранитель gG, А   10
Макс. кратковременная нагрузка (t?1 с), А   100
Сопротивление изоляции, не менее, MОм   >10



0
