Автоматический выключатель ВА77-1-63 3 полюса 50А Icu 15кА 380В
-
81671
КитайVA776350
Доставка в любой город Украины в течении 2-3 рабочих дней
Cкидки постоянным клиентам- Мы работаем по 100% предоплате
- Минимальная сумма заказа 500 грн
- Безналичный расчет
- Онлайн оплата по реквизитам
Защита покупки
Скидка 10% - за регистрацию!
Условия по ссылке!
-
Характеристики
- Устройство: автомат
- Номинальный ток, А: 50
- Количество полюсов: 3
- Отключающая способность, kA: 15
- Расцепитель: тепловой и электромагнитный (ТМ)
- Серия: ВА77-1
- Страна регистрации бренда : Украина
- Страна производитель товара: Китай
Автоматический выключатель серии ВА 77-1 механический коммутационный аппарат, специально спроектированный для защиты электрических сетей, от сверхтоков (токов, возникающих при коротком замыкании или перегрузке), а также для оперативного включения и отключения участков электрических цепей переменного тока частотой 50 Гц.
Автоматические выключатели серии ВА77-1 применяются на промышленных предприятиях, в жилом и гражданском строительстве, в распределительных устройствах подстанций, в низковольтных комплектных устройствах.
Условия эксплуатации, конструкция, выбор автоматического выключателя серии ВА 77-1
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды от -25°С до 55°С.
Номинальные характеристики для выключателей ВА77-1 гарантированы, если температура воздуха, непосредственно окружающего оборудование, находится внутри вышеуказанного диапазона.
При температуре 20°С относительная влажность воздуха не должна превышать 90%. Следует обратить внимание на возможную конденсацию влаги на выключателе при перепаде температур окружающей среды.
Все выключатели сертифицированы. Испытания проводились в лабораториях УкрСЕПРО.
Не допускается установка выключателей:
- - во взрывоопасной среде;
- - в среде, насыщенной токопроводящей пылью и водяными парами;
- - в среде, содержащей едкие газы и пары в концентрациях, разрушающих металл и изоляцию;
- - в местах, незащищенных от попадания воды;
- - на высоте над уровнем моря более 2000 м.
Выключатель защищен от воздействия механических и других внешних колебаний, но сильная вибрация может вызвать несвоевременное срабатывание расцепителя, расшатывание соединений.
Выключатель серии ВА 77-1

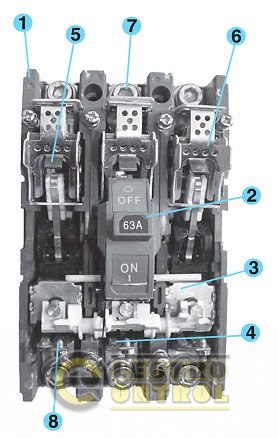

КОНСТРУКЦИЯ
Автоматический выключатель ВА77-1 выполнен в виде моноблока и состоит из:
- корпуса (основания и крышки);
- механизма свободного расцепления с подвижными контактами и рукояткой управления;
- защиты от короткого замыкания (электромагнитной защиты);
- защиты от перегрузки (тепловой защиты);
- неподвижных контактов;
- дугогасительной системы;
- клеммных выводов;
- регулировочного винта теплового расцепителя.
Технические характеристики
| Номинальный рабочий ток, In, А | 6, 10, 16, 20, 25, 32, 40, 50, 63 | |
| Число полюсов | 3 | |
| Номинальная частота тока сети, Гц | 50 | |
| Номинальное рабочее напряжение, В | 380 | |
| Номинальное напряжение изоляции, В | 500 | |
| Номинальная предельная отключающая способность, кА |
Тип S | 15 |
|---|---|---|
| Тип H | 35 | |
| Номинальная рабочая отключающая способность, кА |
Тип S | 7,5 |
| Тип H | 17,5 | |
| Климатическое исполнение: | УХЛ2, УХЛ3 | |
| Вес, кг | 1,2 | |
Каталог Electro "Силовые автоматические выключатели": скачать
