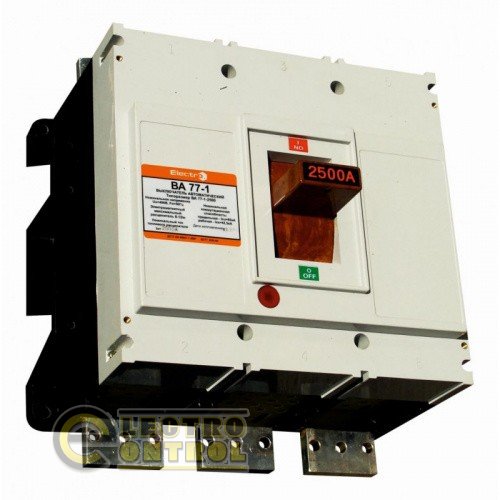

Автоматический выключатель ВА77-1-2500 3 полюса 2500А Icu 80кА

ID: 81707



ElectrO (Украина) ElectrO (Украина) Код товара: VA7725004
62 000,00грн.
Нет в наличии Сообщить о поступлении
Cкидки постоянным клиентам;
Гарантия качества;

Доставка в любой город Украины
в течении 2-3 рабочих дней;

55555

Возможность предоплаты
через ПриватБанк;



Автоматический выключатель ВА77-1-2500 3 полюса 2500А Icu 80кА

Автоматический выключатель серии ВА 77-1 механический коммутационный аппарат, специально спроектированный для защиты электрических сетей, от сверхтоков (токов, возникающих при коротком замыкании или перегрузке), а также для оперативного включения и отключения участков электрических цепей переменного тока частотой 50 Гц.

Автоматические выключатели серии ВА77-1 применяются на промышленных предприятиях, в жилом и гражданском строительстве, в распределительных устройствах подстанций, в низковольтных комплектных устройствах.

Автоматический выключатель серии ВА 77-1-2500 поставляется с установленным электроприводом и дополнительными контактами.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды от -25°С до 55°С.

Номинальные характеристики для выключателей ВА77-1 гарантированы, если температура воздуха, непосредственно окружающего оборудование, находится внутри вышеуказанного диапазона.

При температуре 20°С относительная влажность воздуха не должна превышать 90%. Следует обратить внимание на возможную конденсацию влаги на выключателе при перепаде температур окружающей среды.

Все выключатели сертифицированы. Испытания проводились в лабораториях УкрСЕПРО.

Не допускается установка выключателей:

  • - во взрывоопасной среде;
  • - в среде, насыщенной токопроводящей пылью и водяными парами;
  • - в среде, содержащей едкие газы и пары в концентрациях, разрушающих металл и изоляцию;
  • - в местах, незащищенных от попадания воды;
  • - на высоте над уровнем моря более 2000 м.

Выключатель защищен от воздействия механических и других внешних колебаний, но сильная вибрация может вызвать несвоевременное срабатывание расцепителя, расшатывание соединений.

КОНСТРУКЦИЯ

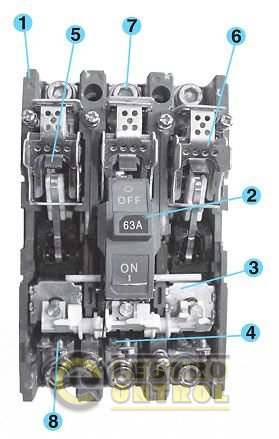

Автоматический выключатель ВА77-1 выполнен в виде моноблока и состоит из:

  1. корпуса (основания и крышки);
  2. механизма свободного расцепления с подвижными контактами и рукояткой управления;
  3. защиты от короткого замыкания (электромагнитной защиты);
  4. защиты от перегрузки (тепловой защиты);
  5. неподвижных контактов;
  6. дугогасительной системы;
  7. клеммных выводов;
  8. регулировочного винта теплового расцепителя.

Технические характеристики

Номинальный рабочий ток, In, А 2000, 2500
Число полюсов 3
Номинальная частота тока сети, Гц 50
Номинальное рабочее напряжение, В 380
Номинальное напряжение изоляции, В 800
Номинальная рабочая отключающая способность(380B), кА 85
Номинальная рабочая отключающая способность (380B), кА 42,5
Климатическое исполнение: УХЛ2, УХЛ3
Вес, кг 46,5
.

 Каталог Electro "Силовые автоматические выключатели": скачать

Устройство: автомат
Номинальный ток, А: 2500
Количество полюсов: 3
Отключающая способность, kA: 80
Расцепитель: тепловой и электромагнитный (ТМ)
Серия: ВА77-1
Страна регистрации бренда: Украина
Страна производитель товара: Китай
