Характеристики

  • Устройство: конденсаторная батарея
  • Мощность, кВАр: 12,5
  • Напряжение, В: 400
  • Серия: КНК
  • Страна регистрации бренда: Украина
  • Страна производитель товара: Китай

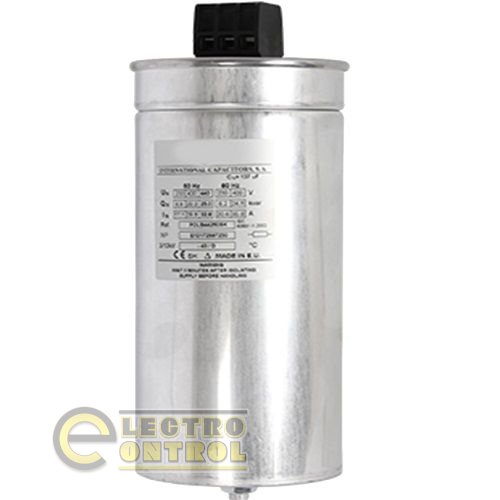

Конденсатор косинусный КНК



Конденсаторы косинусные серии КНК предназначены для применения в установках компенсации реактивной мощности в сетях переменного тока частотой 50 Гц напряжением 380В.

Мощность конденсаторов от 5 до 40 кВАр, номинальное напряжение 400 В, частота 50 Гц.

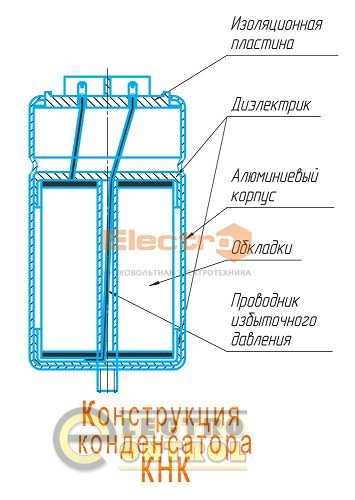

Обмотка конденсаторов КНК выполнена из пропиленовой, металлизированной пленки (6,8) по технологии обеспечивающей самовосстановление конденсатора при внутренних пробоях диэлектрика, что значительно продлевает срок службы конденсатора и повышает его устойчивость к импульсным токам перегрузки.

Конденсаторы КНК имеют встроенную механическую защиту от избыточного внутреннего давления, что исключает их взрыв внутри конденсаторной установки.

Конденсаторы КНК снабжены встроенными разрядными резисторами, которые способствуют разрядке отключенного конденсатора, до следующего включения.

В качестве диэлектрика конденсаторы КНК заполнены электротехническим воском, который является не ядовитым, экологически безопасным веществом.


Технические и эксплуатационные характеристики

Номинальное напряжение Uн, В 400
Номинальная частота, Гц 50
Допустимое отклонение емкости, % -5…+10
Коммутация конденсаторной батареи Δ
Максимально допустимая
перегрузка по напряжению
1,1 Uн8 часов/день
1,15 Uн30 минут/день
1,2 Uн5 минут/день
1,3 Uн1 минута/день
Максимально допустимая перегрузка по току
(суммарное воздействие гармоник перенапряжений и емкости)
1,3 Iн
Максимально допустимый импульсный пусковой ток 100 Iн
Диэлектрические потери, менее 0,2 Вт/кВАр
Суммарные потери, менее 0,5 Вт/кВАр
Напряжение испытания между выводами2,15 Uн, 2 сек
между выводом и корпусом3600 В, 2 сек
Рабочая температура, °С -30…+50
Температура хранения, °С -40…+50
Влажность, не более 95%
Высота эксплуатации над уровнем моря, не более, м 2 000
Максимальное число коммутаций (в год) 5 000



Мощность конденсатора, кВар Емкость конденсатора, мкФ Номинальный ток, А Максимально допустимый ток перегрузки
2,5 3×17 3,6 4,7
5 3×33 7,2 9,4
10 3×66,4 14,4 18,7
12,5 3×83,2 18,1 23,5
15 3×100 21,7 28,2
20 3×132,7 28,9 37,6
25 3×166 36,1 46,9
30 3×199 43,3 56,4
40 3×265 57,7 75

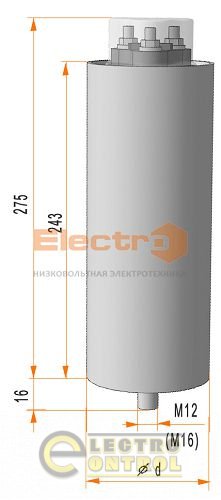

Конденсатор, кВАр 2,5 5 10 12,5 15 20 25 30 40
Диаметр "банки" d, мм 76 76 76 76 86 96 106 106 116
Диаметр установочной шпильки М12 М12 М12 М12 М12 М16 М16 М16 М16
Вес, кг 1,15 1,2 1,25 1,3 1,6 1,8 2,5 2,7 3
