Пускатель ПМК-1 АС - 95А 230В / 400В = 50кВАр/60кВАр

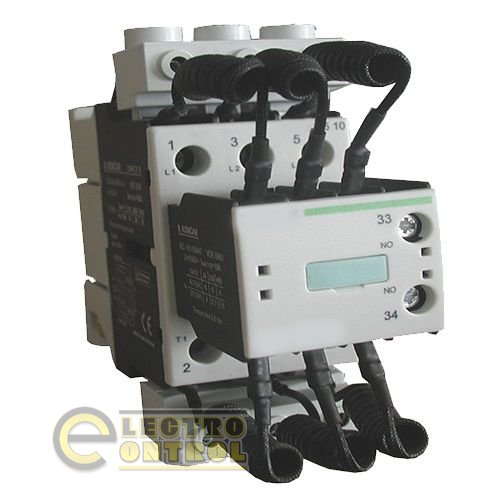

Пускатель конденсаторный ПМК-1-95

Пускатели конденсаторные ПМК-1 предназначены для непосредственного подключения конденсаторов к сети в конденсаторной установке компенсации реактивной мощности.

Пускатели производят коммутации конденсаторов мощностью до 40 кВАр.

Из-за наличия заряда на конденсаторах, при их коммутации возникают большие пусковые токи, превышающие номинальные в десятки раз. Поэтому для подключения конденсаторов необходимо использовать специально сконструированные пускатели.

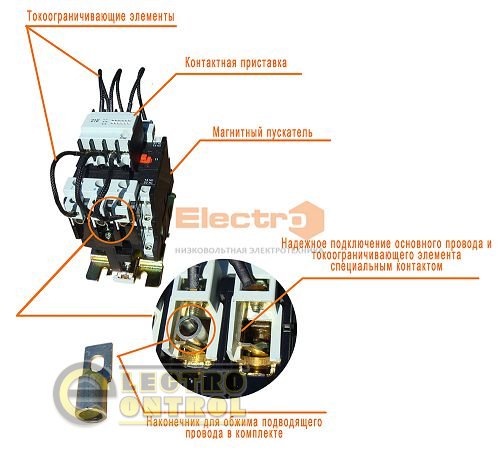

Пускатель ПМК-1 собран на базе магнитного пускателя ПМЛо-1, снабжен усиленной контактной группой и специальной контактной приставкой. Приставка обеспечивает предварительную коммутацию через токоограничивающие элементы и, таким образом, ограничивает пусковой ток конденсаторной батареи. После замыкания основных контактов, вспомогательные контакты приставки размыкаются.

В комплекте поставки конденсаторные пускателя ПМК-1 имеют наконечник для опрессовки подводящего провода.

Конденсаторный пускатель ПМК-1 выбирается в зависимости от мощности коммутируемого конденсатора, согласно таблице:

Мощность конденсатора КНК, кВАр	Рекомендуемый пускатель
5	ПМК-1-18
10	ПМК-1-25
12,5	ПМК-1-32
15	ПМК-1-40
20	ПМК-1-50
25	ПМК-1-65
30	ПМК-1-75
40	ПМК-1-80

Технические характеристики

	ПМК- 1-75	ПМК- 1-80
Номинальный рабочий ток 400В, А	50	60
Условный тепловой ток, А	125
Номинальное напряжение, В	400
Напряжение изоляции, В	690
Напряжение катушки управления, В	24, 36, 110, 230, 400
Мощность катушки управления удерживания/втягивания, ВА	20/200
Мощность рассеивания, Вт	10
Допустимое количество включений в час	300
Износостойкость механическая/коммутационная, млн. циклов	3/0,1
Рекомендуемая мощность коммутируемого конденсатора, кВАр	30	40
