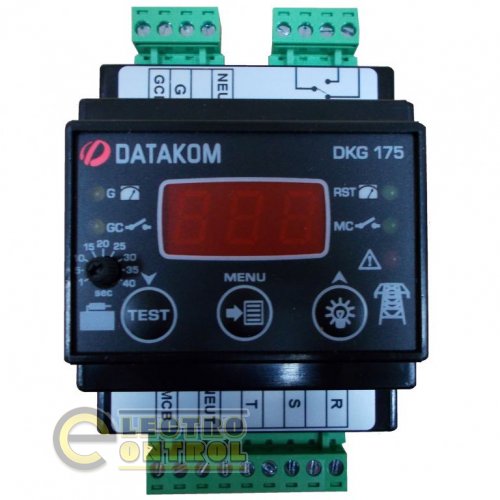

DATAKOM DKG-175 Контроллер автоматического ввода резерва (АВР), 230/400 VAC, монтаж на DIN рейку

DKG-175 автоматическое переключение сети СЕТИ/АВР (без питания постоянным током).

Datakom DKG-175 - это контроллер автоматического ввода резерва с монтажом на DIN-рейку, не требующий питания постоянным током. Благодаря этой функции не требуется переносить питание постоянного тока от аккумулятора на шкаф АВР, обеспечивая простоту установки.

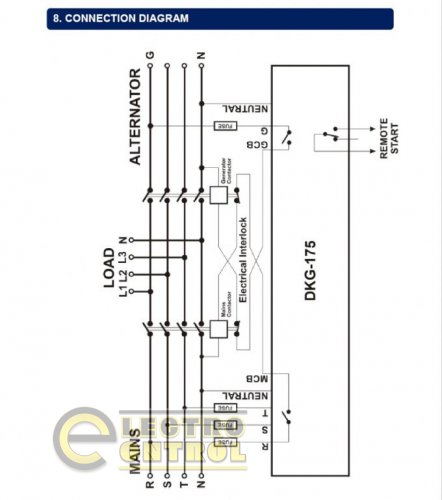

Блок контролирует 3 фазы напряжения сети, отправляет команду дистанционного запуска на генераторную установку и выполняет переключение как генераторного, так и сетевого контактора.

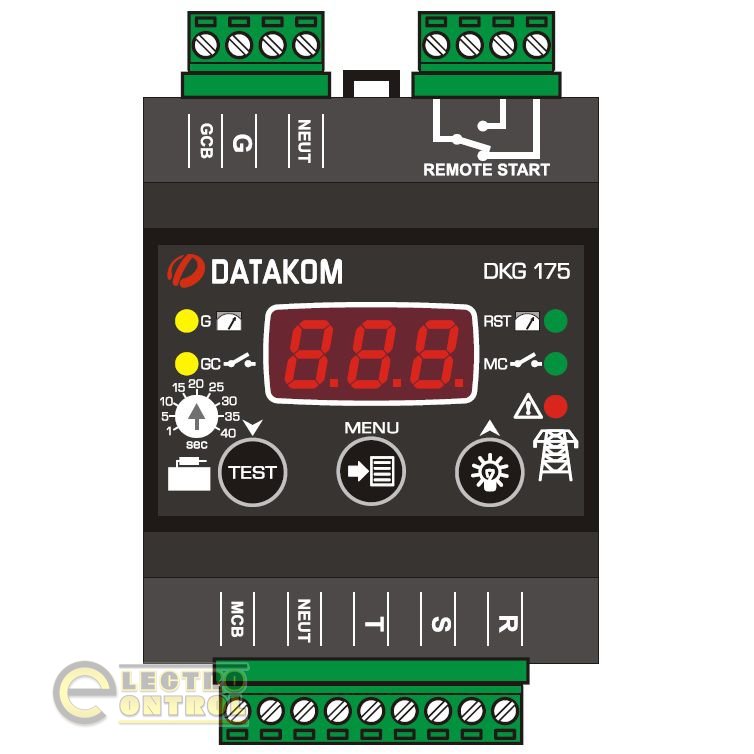

Светодиоды на передней панели отображают информацию о работе сети и генератора, а также о положении контакторов. Кроме того, на передней панели отображается напряжение фаз сети и частота.

Максимальное и минимальное предельное значение сетевого напряжения и частоты, таймер ожидания сети, таймер отключения сети, время задержки запуска генератора, таймер охлаждения и таймер сетевого контактора программируются на передней панели. Таймер контактора генератора регулируется от 1 до 40 секунд с помощью ручки передней панели.

Технические характеристики:

• Напряжение генератора: 170-300 В (Фаза-нейтраль)
• Напряжение сети: 170-300 В настраивается (Фаза-нейтраль)
• Частота сети: 30 – 70 Гц настраивается
• Таймер контактора генератора: 1 – 40 сек. настраивается
• Тймер контактора сети: 0 - 999 сек. настраивается
• Таймер ожидания сети: 0 - 999 сек. настраивается
• Таймер ошибки сети: 0 - 999 сек. настраивается
• Таймер охлаждения: 0 - 999 сек. настраивается
• Задежка запуска генератора: 0 - 999 сек. настраивается
• Выход контактора сети: 10A @ 250В
• Выход контактора генератора: 10A @ 250В
• Реле запуска генератора (Remote start): 10A @ 250В/28В
• Температура эксплуатации: -30°C до 70 °C
• Температура хранения:    -30°C до 80 °C
• Максимальная влажность: 95% без конденсата.
• Габариты: 70x115x66мм (ШхВхГ)
• Вес: 180гр (приблизительно)
• Установка: на дин-рейку.
• Материал корпуса: Высокотемпературный, негорючий ABS / ПК
• Защита по IP: IP20.
