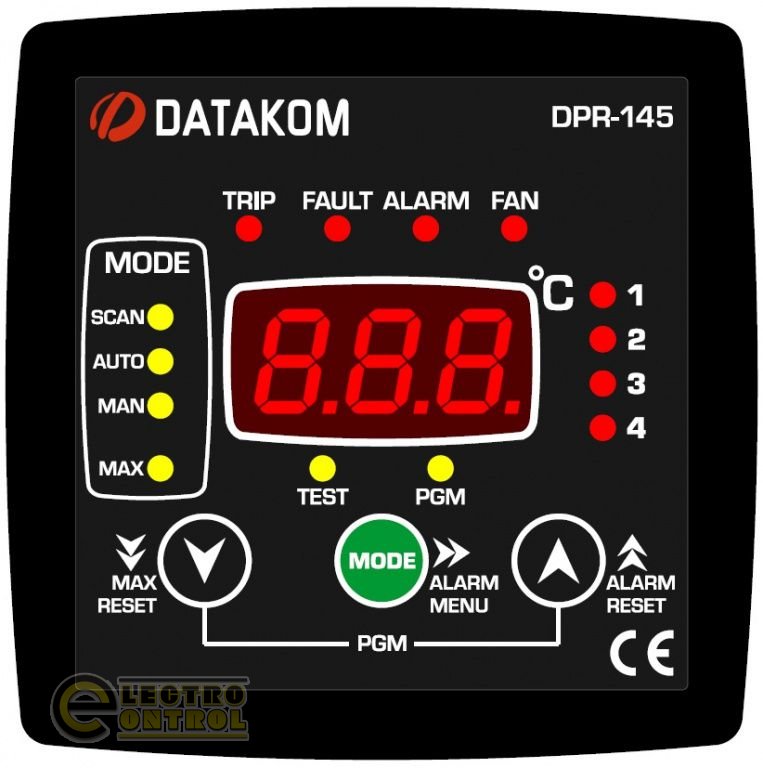

DATAKOM DPR-145 – высокоточный контроллер, предназначенный для температурной защиты трансформаторов среднего напряжения сухого или масляного типа. Устройство имеет высокую степень защиты от электромагнитных помех.

Устройство содержит 4 входа измерения температуры типа PT100.

Три из них используются для защиты трансформатора. Четвертый вход может использоваться для контроля температуры активной зоны или температуры окружающей среды.

Уровни сигнализации и отключения устройства настраиваются независимо для первых трех датчиков и четвертого входа датчика.

Уровни сигналов тревоги настраиваются в режиме конфигурации.

Устройство также предлагает настроки для коррекции показаний, связанных с искажениями, вносимыми длинной кабеля датчиков темпереатуры.

Блок имеет 4 релейных выхода номиналом 5А:

FAN: обеспечивает управление вентилятором охлаждения

ОТКЛЮЧЕНИЕ: реле защиты от перегрева при высокой температуре

ALARM: реле предварительного оповещения об перегреве

FAULT: индикатор внутренней неисправности или проблемы с датчиками

Устройство оснащено функцией автоматического самотестирования. Самотестирование включает проверку входов датчиков и целостности внутренней памяти.

Стандартный изолированный порт RS-485 MODBUS RTU позволяет безопасно передавать информацию в системы дистанционного управления и автоматизации.

Устройство имеет два варианта питания: 19-150 В постоянного тока или 85-305 В переменного тока. Входы питания изолированы от цепей датчиков.

ФУНКЦИИ:
  • Точность измерения – 1’C
  • 4 входа датчиков температуры типа PT100
  • Позволяет компенсировать длину кабеля
  • Автоматическое обнаружение сбоев датчиков
  • Автоматическая и ручная самодиагностика
  • 4 релейных выхода номиналом 5A / 250Vac
  • Полностью изолированный последовательный порт RS-485
  • Поддержка MODBUS-RTU
  • Запись логов максимальных температур
  • Программирование с передней панели
  • 2 температурных порога срабатывания для каналов 1,2,3
  • 2 пороговых значения для канала 4
  • Легко читаемый 3-значный 14мм светодиодный дисплей
  • Широкий диапазон онапряжения питания: 19-150 В постоянного тока или 85-305 В переменного тока (опционно)
  • Небольшая монтажная глубина панели, простая установка
  • Широкий диапазон рабочих температур ( от -20 до +70 ° C)
  • Герметичная передняя панель (IP65 с прокладкой)
  • Разъёмные соединения.

Руководство пользователя DPR-145: скачать

Техническая спецификация DPR-145: скачать
