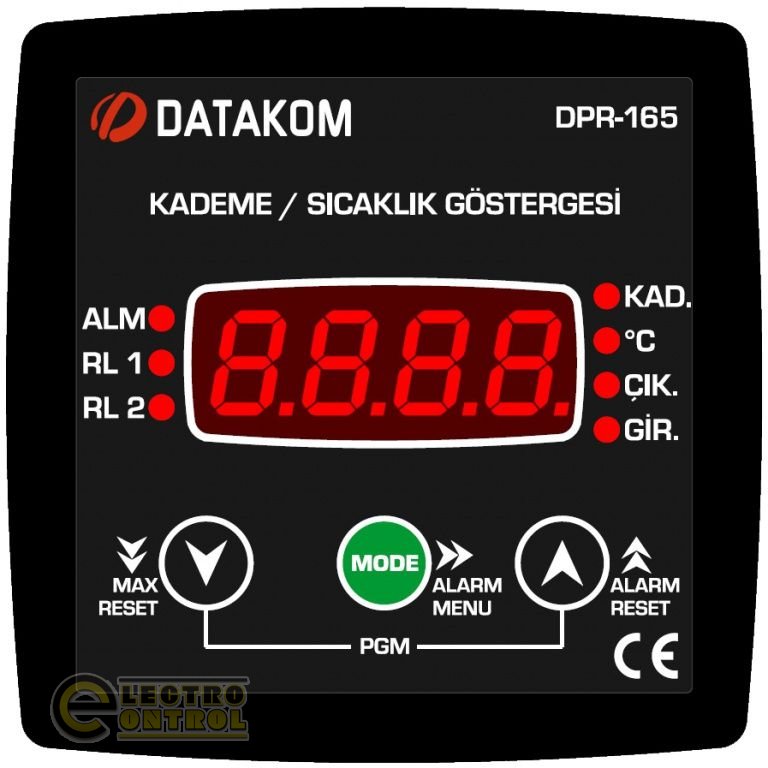

DATAKOM DPR-165 Контроллер индикации шага трансформатора с тепловой защиторй

DATAKOM DPR-165 - это управляемый микропроцессором высокоточный прибор, отображающий шаги и измеряющий температуру трансформаторов среднего и высокого напряжения. Устройство имеет высокую степень защиты от электромагнитных шумов. Блок определяет шаги путем измерения резистивного преобразователя трансформатора. Информация о шаге отображается на экране. Дополнительно это информация может выводится через аналоговый выход 4-20 мА для систем автоматизации или в следующий блок DPR-165.

Контроллер также может отображать информацию о шаге из аналогового значения, поступающего от другого блока DPR-165. Неограниченное количество блоков DPR-165 может быть соединено каскадом при помощи аналоговых входов и выходов.

Устройство оснащено датчиком температуры типа PT100. Этот датчик может использоваться для измерения температуры трансформатора или окружающей среды. Значение предельно-допустимой температуры конфигурируется, и информация о тревоге выводится на контакты реле для целей оповещения или цепей защиты.

В устройстве предусмотрена функция компенсации длины кабеля для точных измерений с длинными кабелями.

Устройство оснащено 2 релейными выходами с номинальным значением тока 6А. Этим выходам может быть назначена любая функция, выбираемая из списка. Значения сигналов тревоги настраиваются в режиме конфигурации устройства.

Стандартный изолированный порт RS-485 Modbus RTU устройства позволяет безопасно передавать информацию в системы автоматизации и мониторинга.

Устройство имеет два варианта питания: 88-400 В постоянного тока или 85-270 В переменного тока. Входы питания изолированы от измерительных входов.

ФУНКЦИИ:

До 50 шагов трансформатора
Установка без прерывания энергоснабжения
Высокоточный ввод измерения шага, 10 бит дискретизация
16-битная точность дискретизации аналогового выхода
10-битная точность дискретизации аналогового ввода
Температурный вход PT100 с точностью измерений 1°C
Компенсация длины кабеля для обеспечения точности измерений
Автоматическое обнаружение отказа датчика
2 релейных выхода, 6A/250В
Полностью изолированный последовательный порт RS-485
Поддержка MODBUS-RTU
Протоколирование значений максимальной температуры
Параметры, конфигурируемые при помощи клавиш передней панели
Конфигурируемый порог срабатывания по температуре
Легко читаемый 4х-значный 14-мм светодиодный дисплей
Хранение данных минимум 20 лет
Широкий диапазон питания: 88-400В постоянного тока или 85-270В переменного тока (опционно)
Небольшая монтажная глубина панели, простая установка
Широкий диапазон рабочих температур. Диапазон от -20 до + 70 ° C
Герметичная передняя панель (IP65 с прокладкой)
Разъемная система соединений.

Техническая спецификация DPR-165: скачать
