Щит автоматического ввода резерва АВР-300-160A

  ♦ Условия оформления заказа на сборку щитового оборудования ♦

1. Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
2. Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
3. Создаем типовый договор на сотрудничество с Вами
4. Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
7. Доставка по Вашему адресу обусловленным способом
8. Монтаж и наладка (если это предусмотрено в договоре)
9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020

---

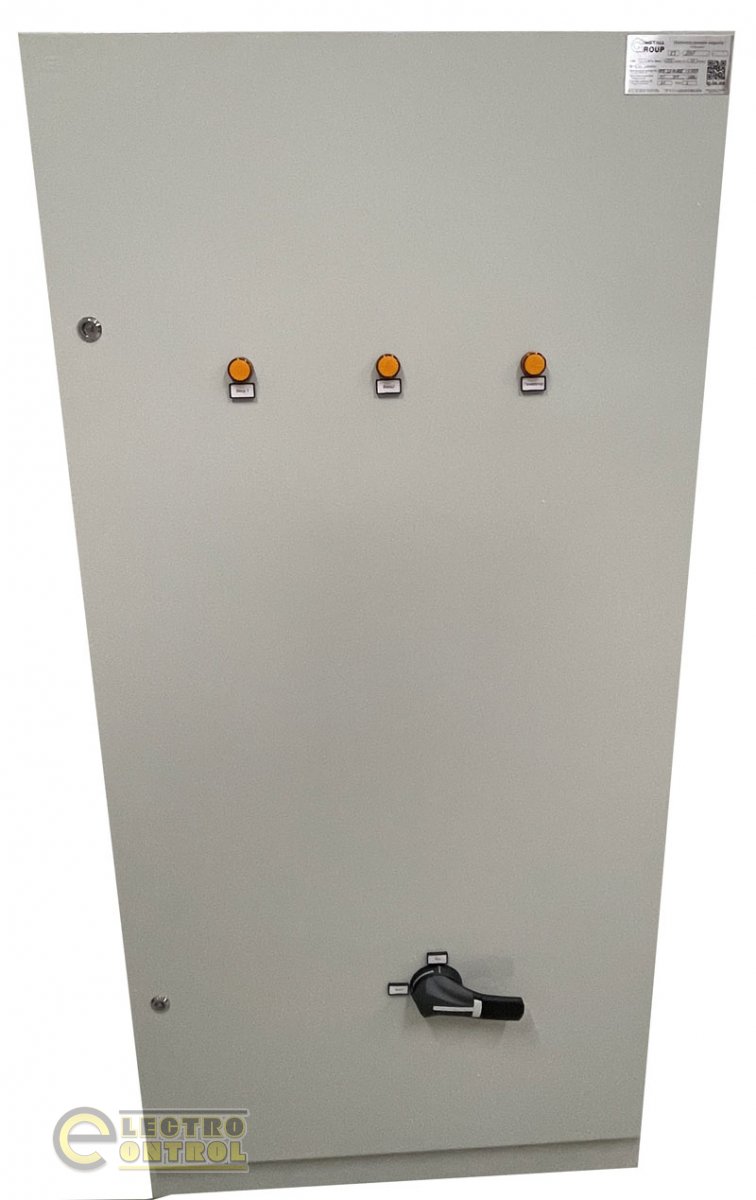

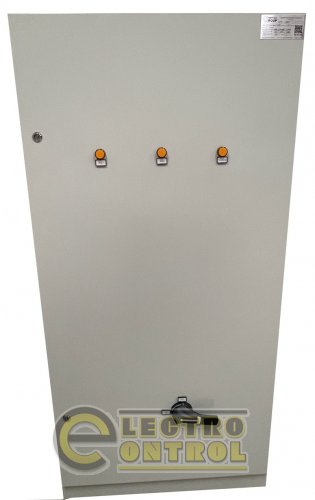

      Конструктивное исполнение корпуса щита автоматического ввода резерва АВР-300-160А:

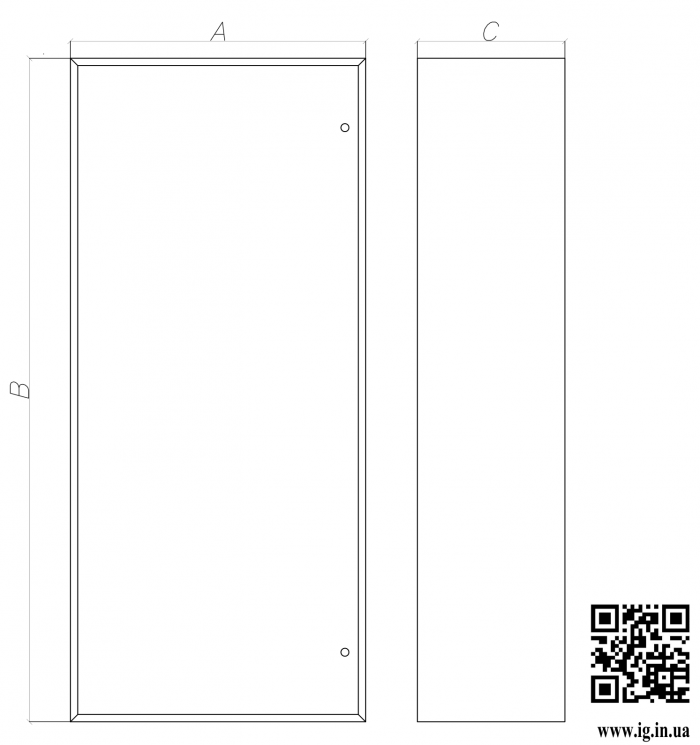

 ⇒ Размер – 1600х700х300мм (ВхШхГ)

 ⇒ Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм)

 ⇒ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика)

 ⇒ Климатическое исполнение – IP31 (по желанию заказчика можно выполнить до IP54)

 ⇒ Странна производитель – Украина

 ⇒ Производитель – ООО «Инсталл Групп».

Схема управления автоматическим вводом резерва АВР-300-160A:



        Принцип работы данной схемы автоматического ввода резерва АВР-300-160А:

      Данную схему щита автоматического ввода резерва на три ввода АВР-300 условно можно разделить на два уровня. На первом уровне осуществляется переключение между двумя ввода «Ввод 1» («Город 1») и «Ввод 2» («Город 2») с приоритетом по вводу «Ввод 1 ». Реле контроля фаз (РКФ), перекоса и последовательности фаз отслеживает наличие напряжения на каждой из фаз, правильность их переключения, контролирует параметры на основном вводе. При пропадании напряжения на основном вводе, а так же при выходе параметров сети основного ввода из установленных пределов, РКФ подает сигнал на размыкания контакта контактора основного ввода КМ1 в схеме управления, последовательно замыкается контакт на включения контактора КМ2 «Ввод 2».

     В случае, когда на вводе «Город 1» и на вводе «Город 2» пропадает напряжение схема управления переключается на второй уровень АВР. Где так же имеется два ввода: «Город» (КМ 3) и резервный ввод от дизель-генератора «Генератор» (КМ 4) с приоритетом по вводу «Город». Выключатель нагрузки QS1 всегда находится в положении «1» (включено). При пропадании напряжения на вводе «Город» реле контроля фаз (РКФ), перекоса и последовательности фаз размыкает контакт контактора КМ 3 и замыкает контакт на включения контактора КМ 4. Как только на вводе с приоритетом появляется напряжения, или параметры основной сети стабилизировались, происходит автоматическое переключения с резервного ввода на основной.

       Переключения между вводами выполняется с задержкой по времени.

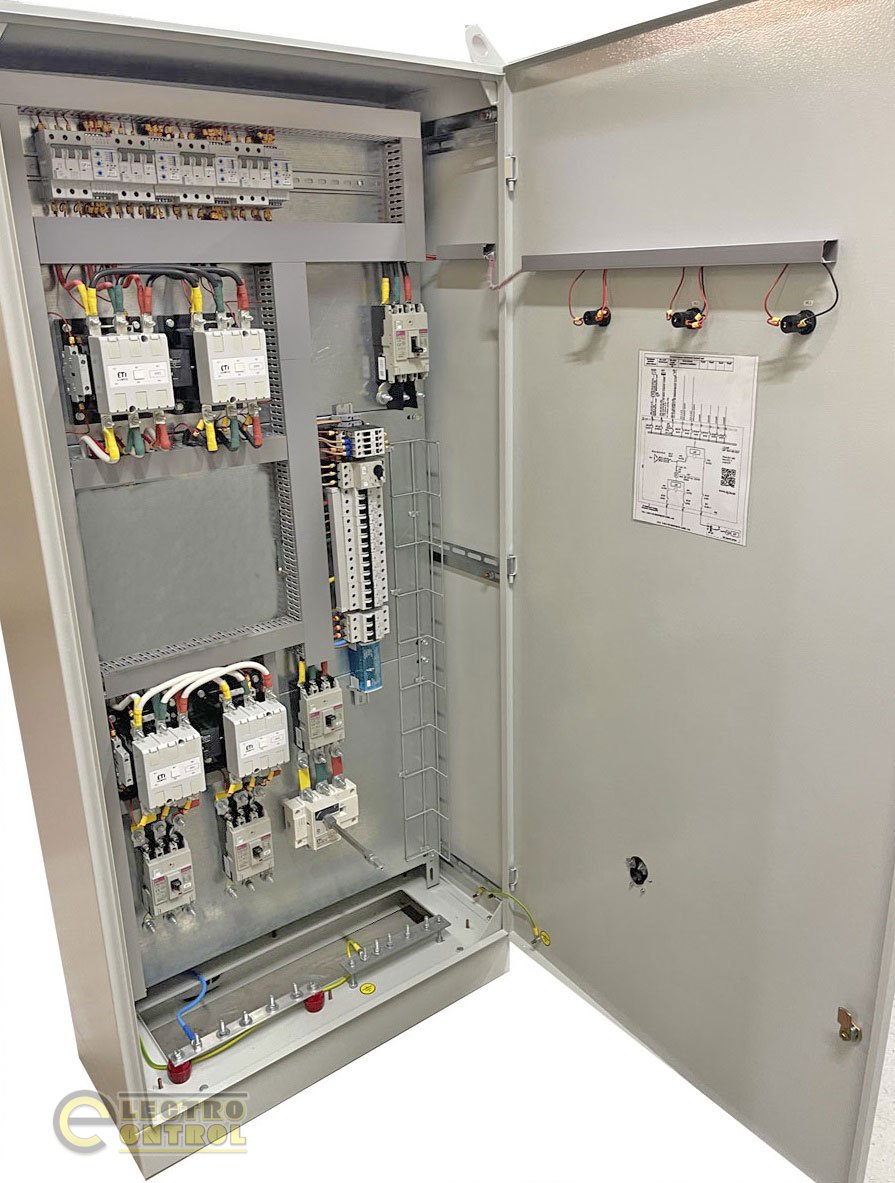

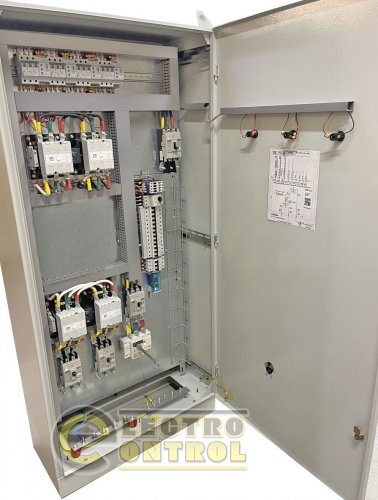

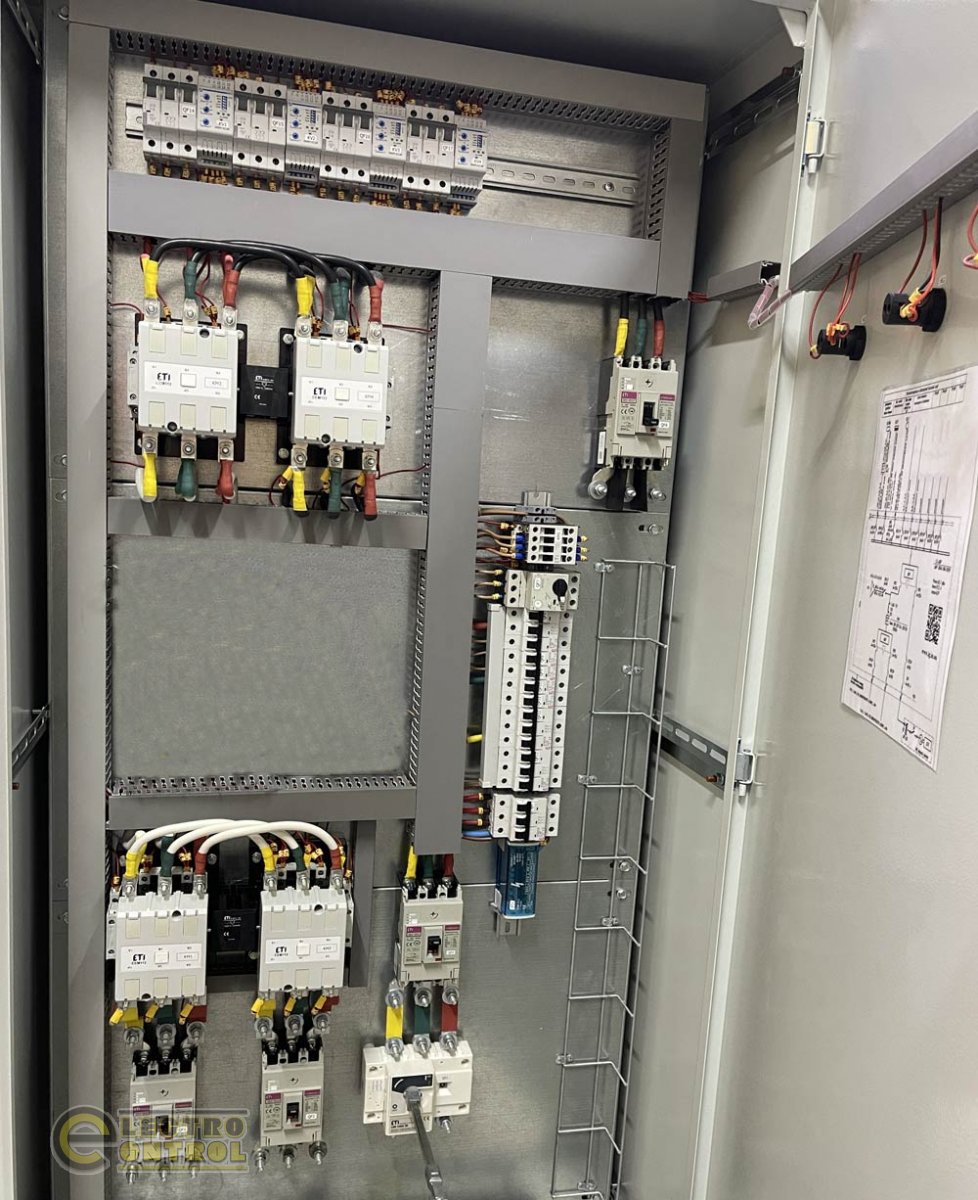

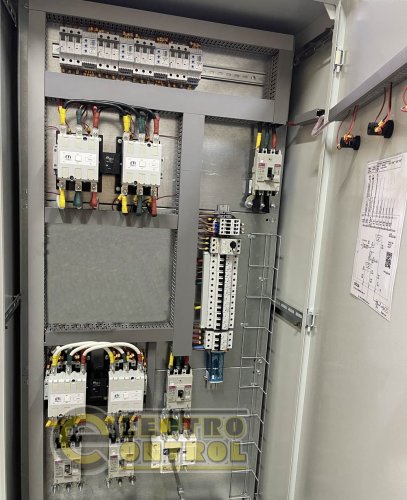

       Основной комплект оборудования которое входит в АВР-300-160А:

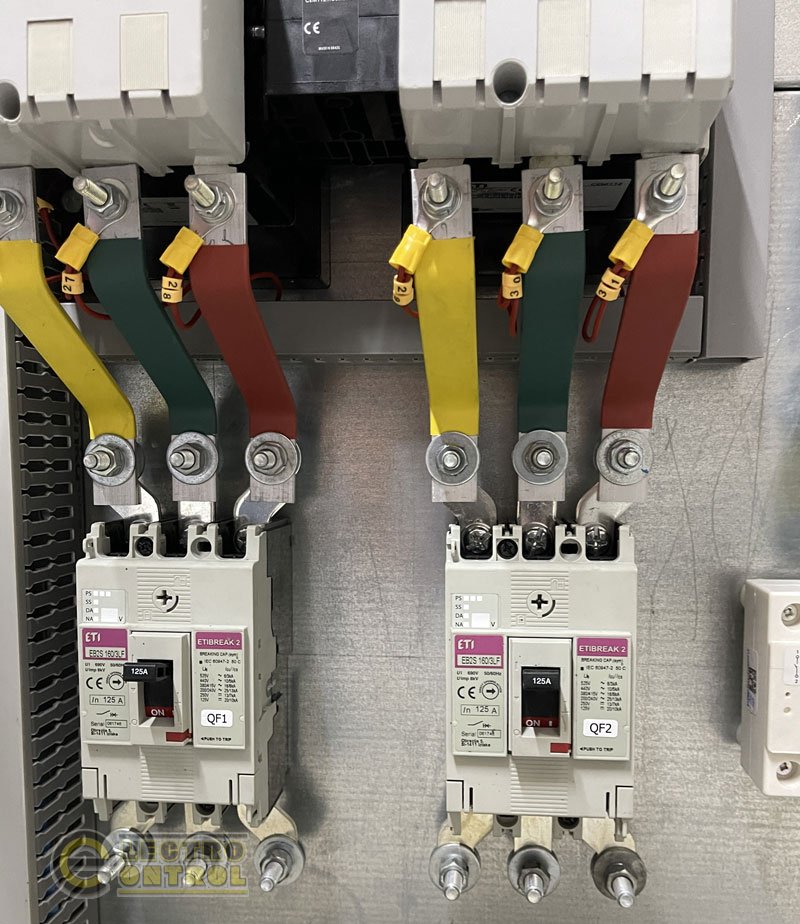

  •  Три вводных трёхполюсных автоматических выключателя

  •  Четыре трехфазных автоматических выключателя для защиты РКФ

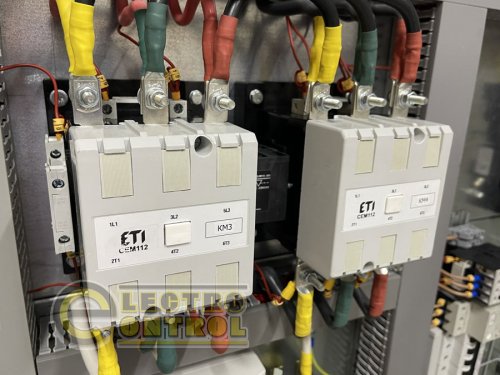

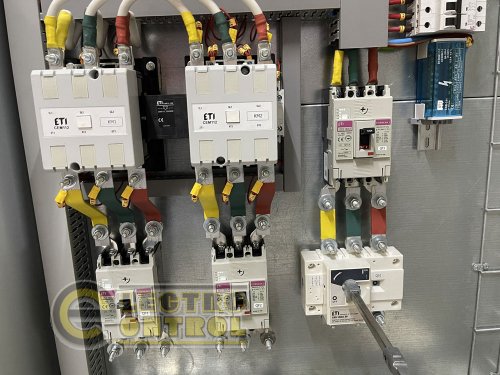

  •  Четыре силовых контактора для коммутации нагрузки в цепи

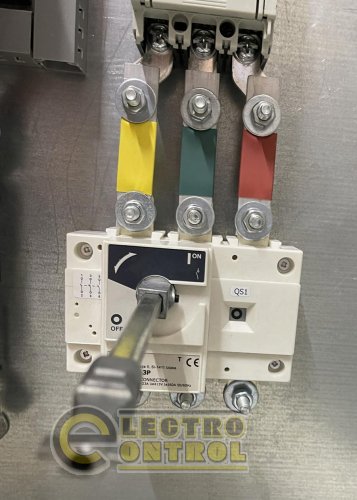

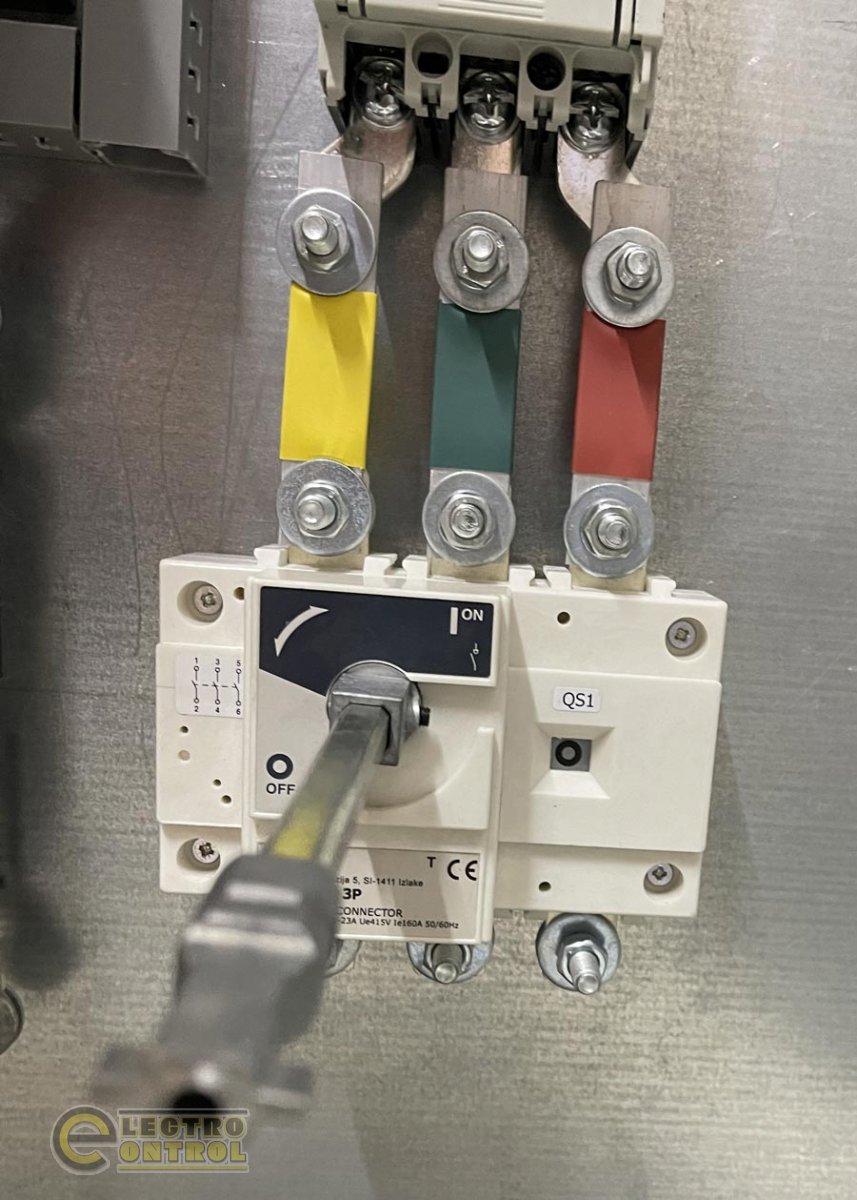

  •  Выключатель нагрузки (для ввода от генератора)

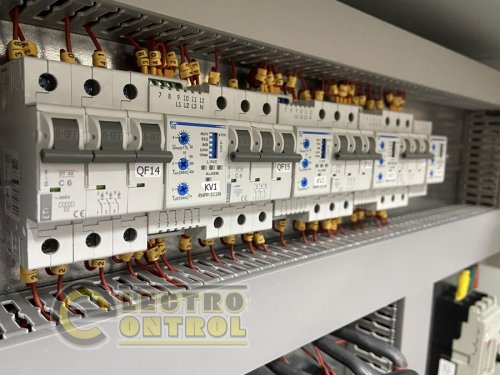

  •  Четыре реле напряжения, перекоса и последовательности фаз для контроля наличие напряжения на каждой из фаз, правильность их переключения, контроля параметров работы сети

  •  Индикаторы световой сигнализации

  •  По требованию заказчика возможно установка автоматических выключателей для подключения потребителей, дополнительной аппаратуры: реле времени, амперметров, вольтметров, анализатора параметров сети и т.п..

   Цена указанная на сайте была просчитана  с использованием оборудования производителя ЕТІ. При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других  бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.
