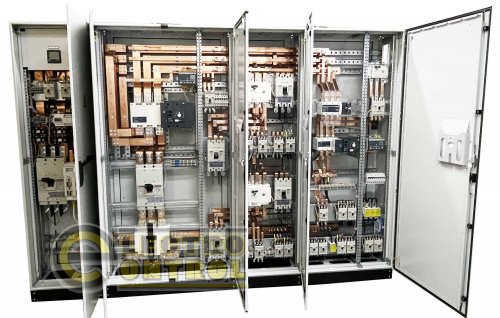

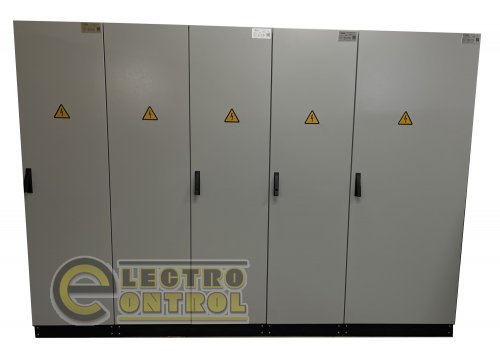

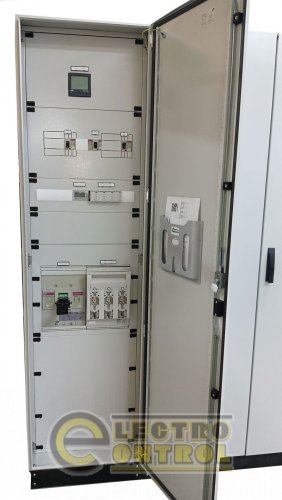

Главный распределительный щит ГРЩ-1250А
- 140875

  ГРЩ-1250

  8537
  Цена: 1 060 358.00грн
- Доставка в любой город Украины в течении 2-3 рабочих дней

  Cкидки постоянным клиентам

  Оплата
  - Мы работаем по 100% предоплате
  - Минимальная сумма заказа 500 грн
  - Безналичный расчет
  - Онлайн оплата по реквизитам
  Защита покупки

Характеристики

Номинальный ток: 1250А
Частота сети: 50Гц
Номинальное напряжение: 380/220В
Комплектация щитового оборудования, представленная на фото может не соответствовать указанной цене и описанию: !!!
Страна производитель товара: Украина

Описание Главный распределительный щит ГРЩ-1250А

♦ Условия оформления заказа на сборку щитового оборудования ♦

Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
Создаем типовый договор на сотрудничество с Вами
Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
Доставка по Вашему адресу обусловленным способом
Монтаж и наладка (если это предусмотрено в договоре)
В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020

Компания «Инсталл Групп» занимается производством щитового оборудования типа ГРЩ (главный распределительный щит) с номиналом тока до 4500А. Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль». Сборка щитов производится специалистами необходимой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.

Главный распределительный щит (ГРЩ) - это распределительное щитовое оборудование, через данный щит осуществляется приём и распределение электроэнергии по потребителям, будь то административное или жилое здание, или промышленный производственный объект. Так же в ГРЩ можно организовать учет потребляемой электроэнергии с помощью функционального блока, в котором будут содержатся трансформаторы тока, клеммные колодки и счетчики электроэнергии.

Дополнительные функции, которые выполняет главный распределительный щит ГРЩ:

• защита отходящих электролиний от перегрузок и от разных видов токов короткого замыкания («фаза L – ноль N» , «фаза L1- фаза L2(3)», «фаза L1(2,3) – земля PE»)

• контроль электрических параметров на электрических линиях с помощью установки в щите различный измерительных приборов

• возможность подключения систем автоматического ввода резерва (АВР)

• световая индикация внештатных и аварийных ситуаций

ГРЩ устанавливаются на вводе в жилые дома, офисные здания, общественные и административные постройки.

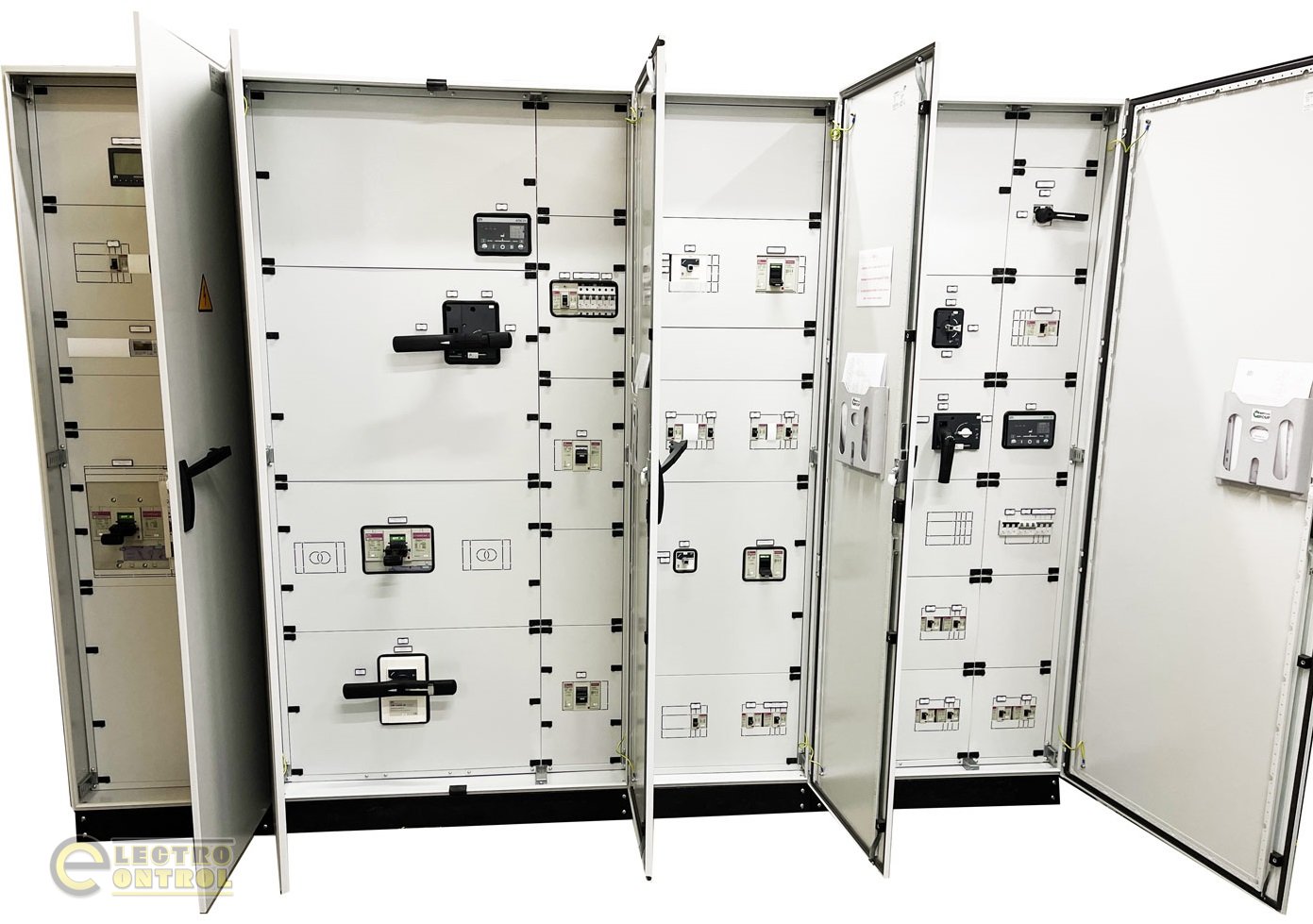

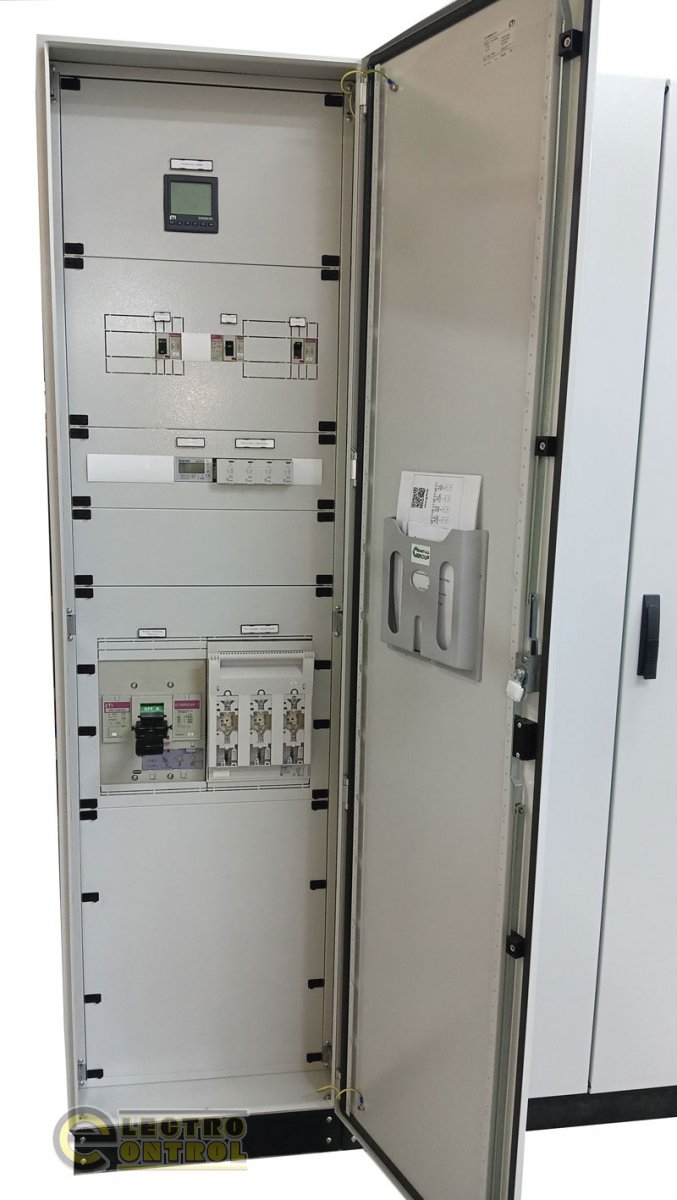

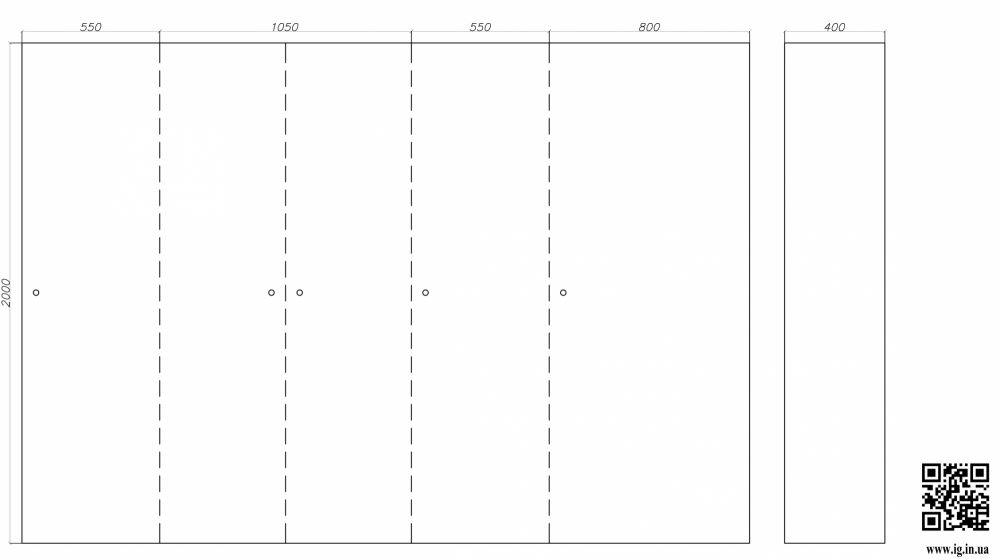

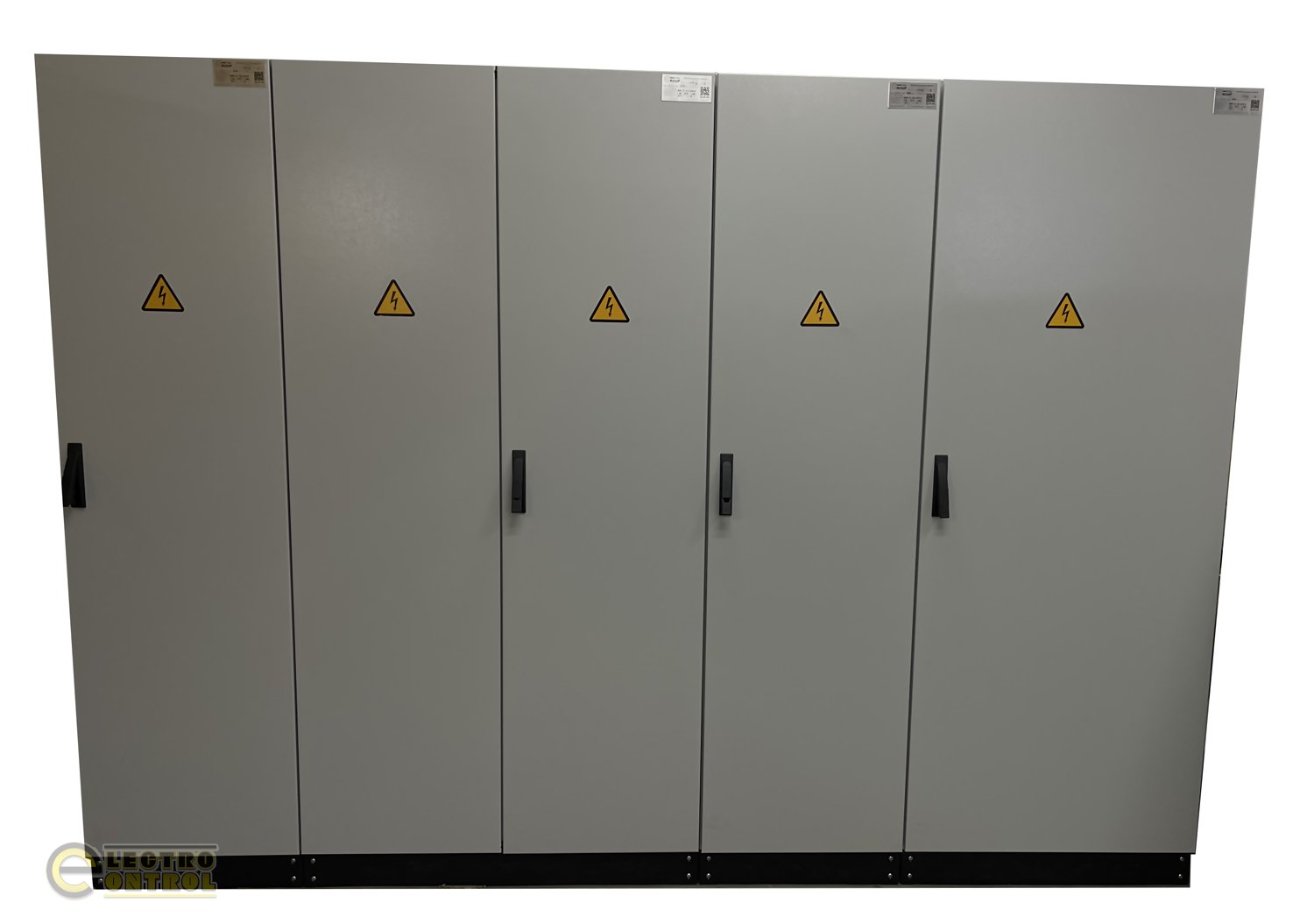

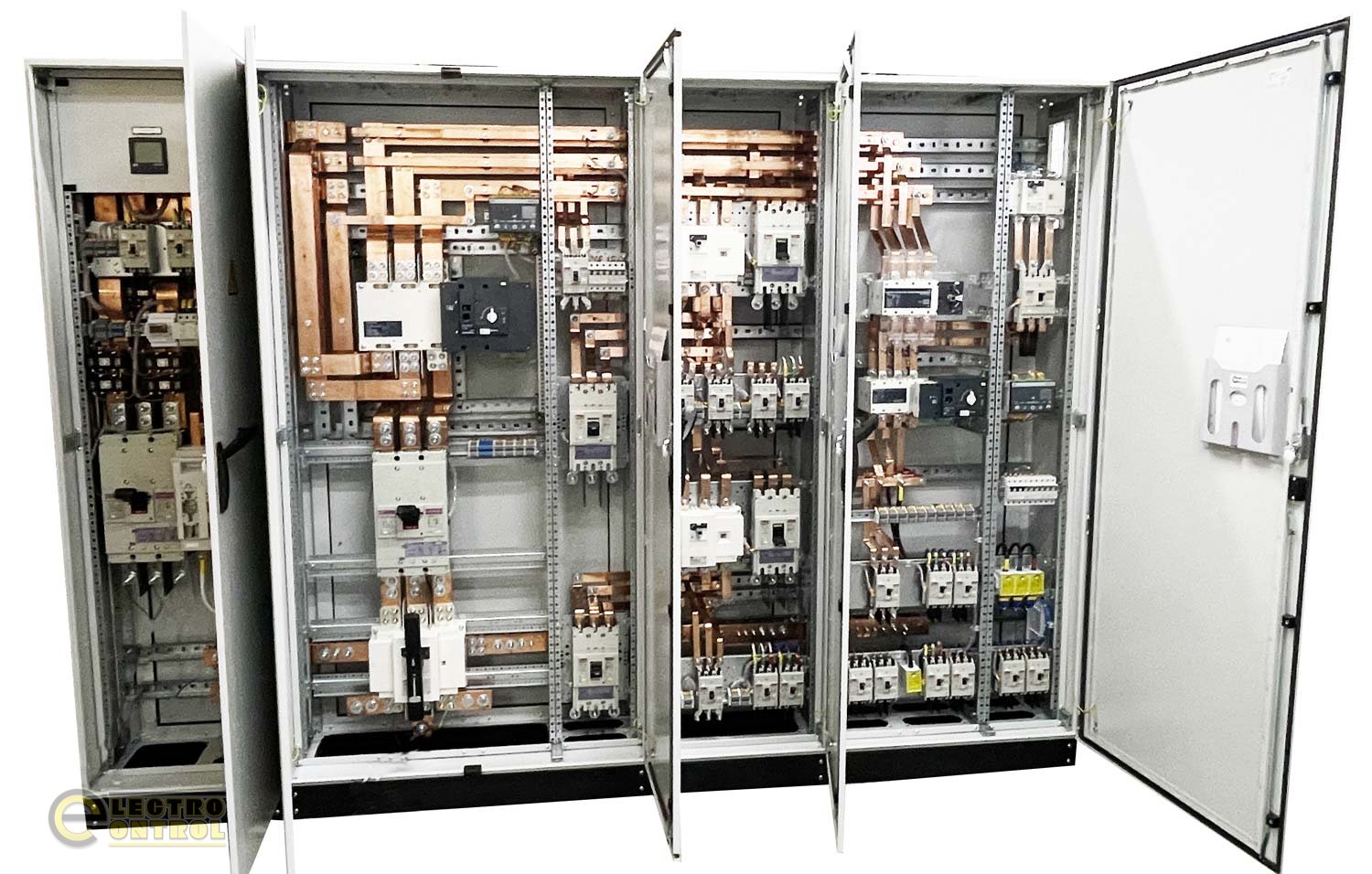

Габаритные размеры и внешний вид ГРЩ-1250А:

Конструктивное исполнение корпуса главного распределительного щита ГРЩ-1250А:

♦ Размер – В2000хШ2950хГ400мм (индивидуально заказу можно выполнить и другие габаритные размеры);

♦ Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм);

♦ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика);

♦ Климатическое исполнение – IP54 (по желанию заказчика можно выполнить разные варианты климатического исполнения);

♦ Странна производитель – Украина;

♦ Производитель – ООО «Инсталл Групп».

Корпус ГРЩ представляет сварные металлоконструкции между собой (их количество будет зависит от количества вводов и функций в щите), внутри которых находятся монтажные панели с электрической аппаратурой. В ГРЩ можно разместить такие виды функциональных панелей:

• распределительные;

• вводные;

• секционные;

• учетные;

• компенсации реактивной мощности;

• отсек под кабель.

По способу монтажа различают напольные, встраиваемые (в специальные ниши здания) и навесные, по этому ввод электрических кабелей возможен как сверху щита так и снизу.

Схема главного распределительного щита ГРЩ-1250А:

Описание данной схемы главного распределительного щита ГРЩ-1250А:

Данный ГРЩ запитывается через вводной автоматический выключатель на ток 1250 А, через трансформаторный прибор учета и анализатор сети на 1200/5. В данной схеме щита ГРЩ реализована схема электроснабжения от двух независимы ДГУ (дизель генераторное устройство). Один ДГУ запитывается от генератора на 1250А обеспечивающий 1 категорию электроснабжения для потребителей 1 категории электропотребления. Так же эти потребители запитываются через два ИБП (источник бесперебойного питания) с возможным обходом по байпасу через выключатель нагрузки. Переключение с городского ввода на ввод от ДГУ 1250А происходит через перекидной рубильник с мотор приводом на 1250А. Есть возможность ручного переключения электроснабжения от ДГУ 1250А на потребители 2ой категории через перекидной рубильник на 250А . Так же обеспечение потребителей 2 категории происходит через перекидной рубильник с мотор приводом на 250А от ДГУ на 80кВт. В данном ГРЩ на каждом отходящем на потребитель автоматическом выключателе установлен дополнительный контакт нормально открытый, обеспечивающий нужды диспетчеризации. Так же анализатор сети и прибор учета по городскому вводу имеют протокол RS-485, что обеспечивает беспрерывное снятие показаний электроэнергии и контроль по параметрам электроснабжения.

Основное силовое электротехническое оборудование в данном щите выполнено на оборудовании ЕТІ. При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.

Примечание: ГРЩ и ВРУ функционально очень схожи между собой, но различие заключается в конструкционном исполнении и габаритных размерах корпусов данных видов щитового оборудования. ГРЩ – это шкаф состоящих из нескольких панелей, а ВРУ – это более меньший по габаритам ящик с одной или двумя панелями. Поэтому, в главном распределительном щите можно организовать больше функций с большими вводными номиналами тока.
