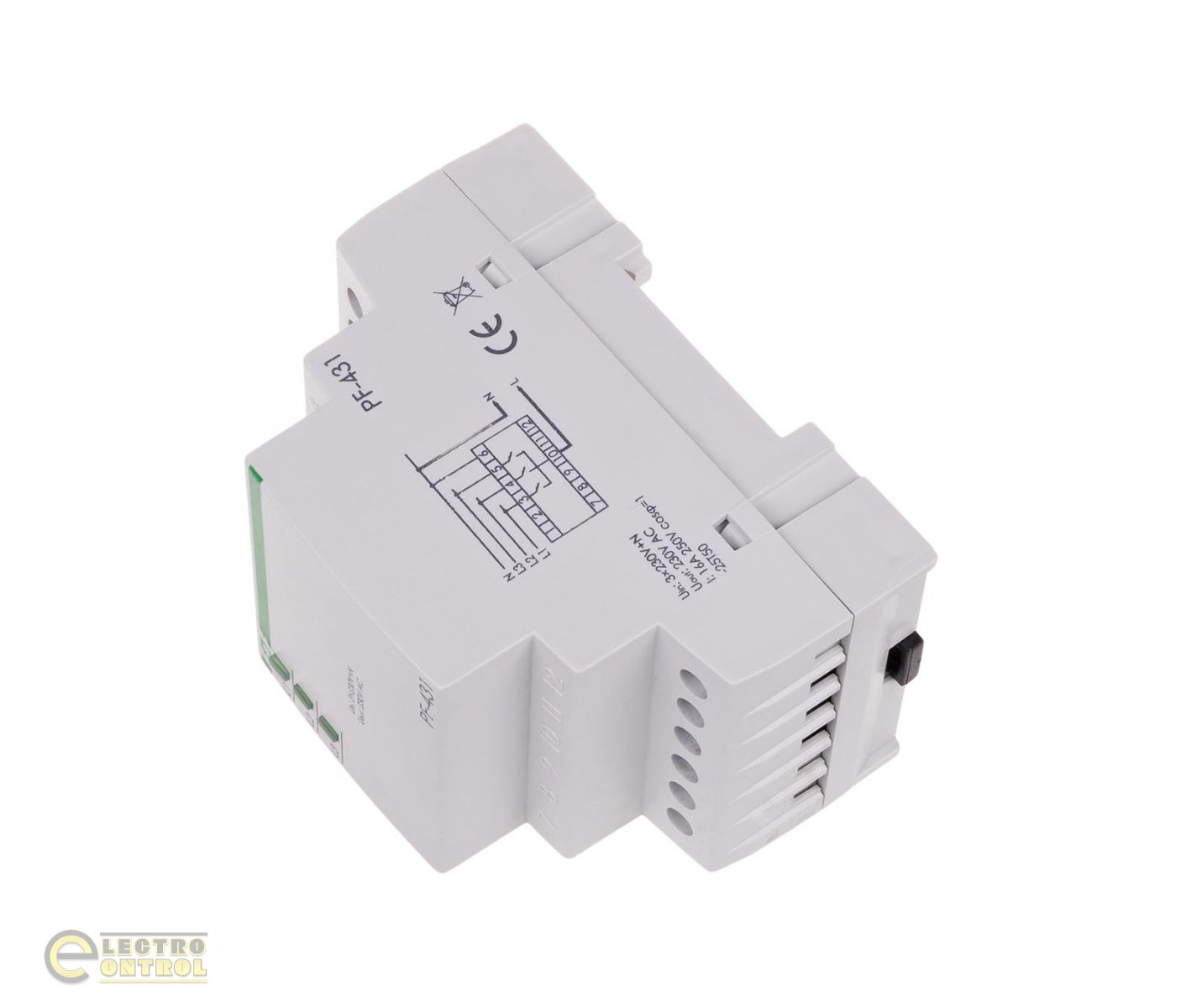

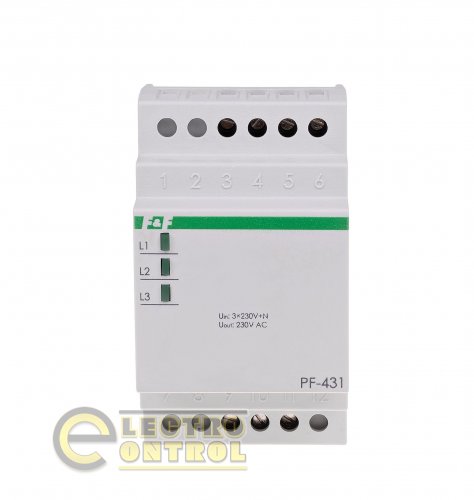

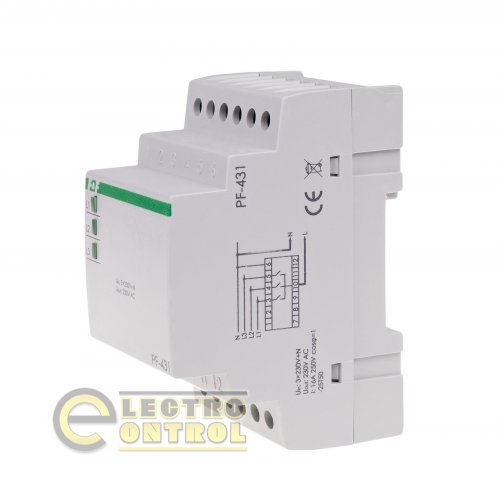

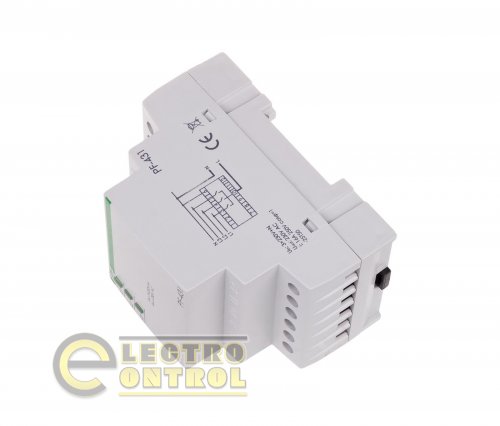

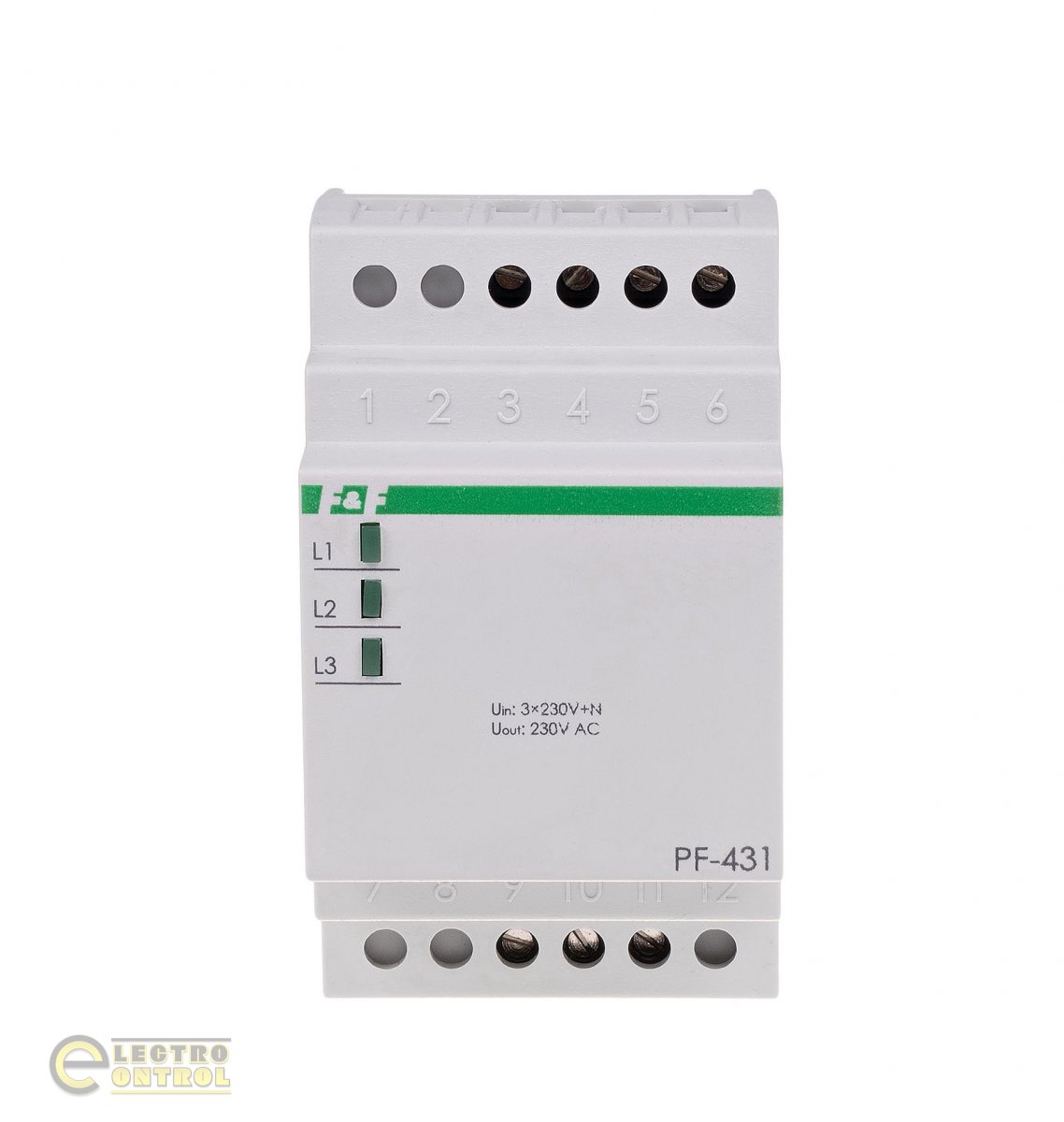

Автоматический переключатель фаз F&F с приоритетной фазой PF-431i

Приоритетная фаза, защита от пускового тока 160A/20мс

Назначение:

• Автоматический переключатель фаз PF-431 предназначен для поддержания постоянного уровня напряжения питания однофазных электроустройств в случае пропадания фазы питания или изменения уровня напряжения на ней вне установленных пределов путем переключения питания на другую фазу с правильными параметрами.

Действие:

• На вход переключателя подведено трехфазное четырехпроводное напряжение питания, а с выхода подается напряжение одной фазы.
• Если уровень выходного напряжения превысит установленные пределы, переключатель подаст на выход фазу с правильными параметрами.
• Во время переключения (отключение одной фазы и включение другой) на выходе кратковременно отсутствует напряжение.
• Повреждение реле рабочей фазы (перегорание контактов, разрыв цепи катушки) приведет к переключению питания на другую фазу.
• Конструкция устройства не позволяет включить более одного реле одновременно, поэтому в случае залипания контактов реле в цепи фазы с неправильными параметрами переключение на другую фазу не произойдет.

Фаза L1 является приоритетной.

• Если она будет иметь правильные параметры, переключатель подаст ее на выход несмотря на то, что уровень напряжения включенной фазы тоже правильный.
• Время переключения одной фазы на другую составляет 0,2 с.
