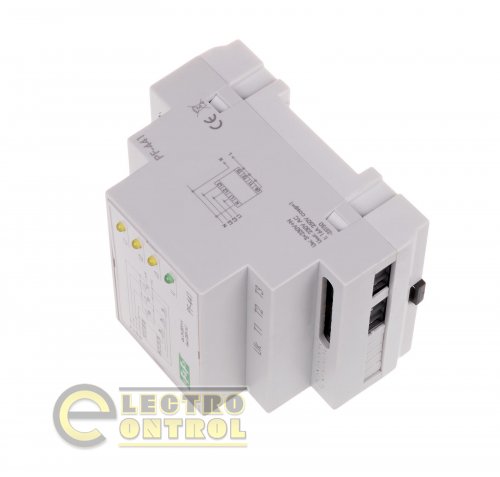

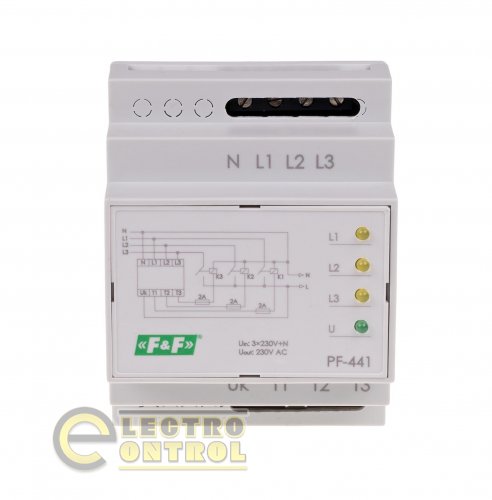

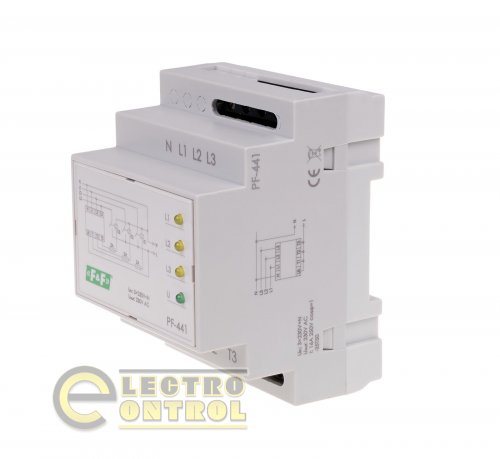

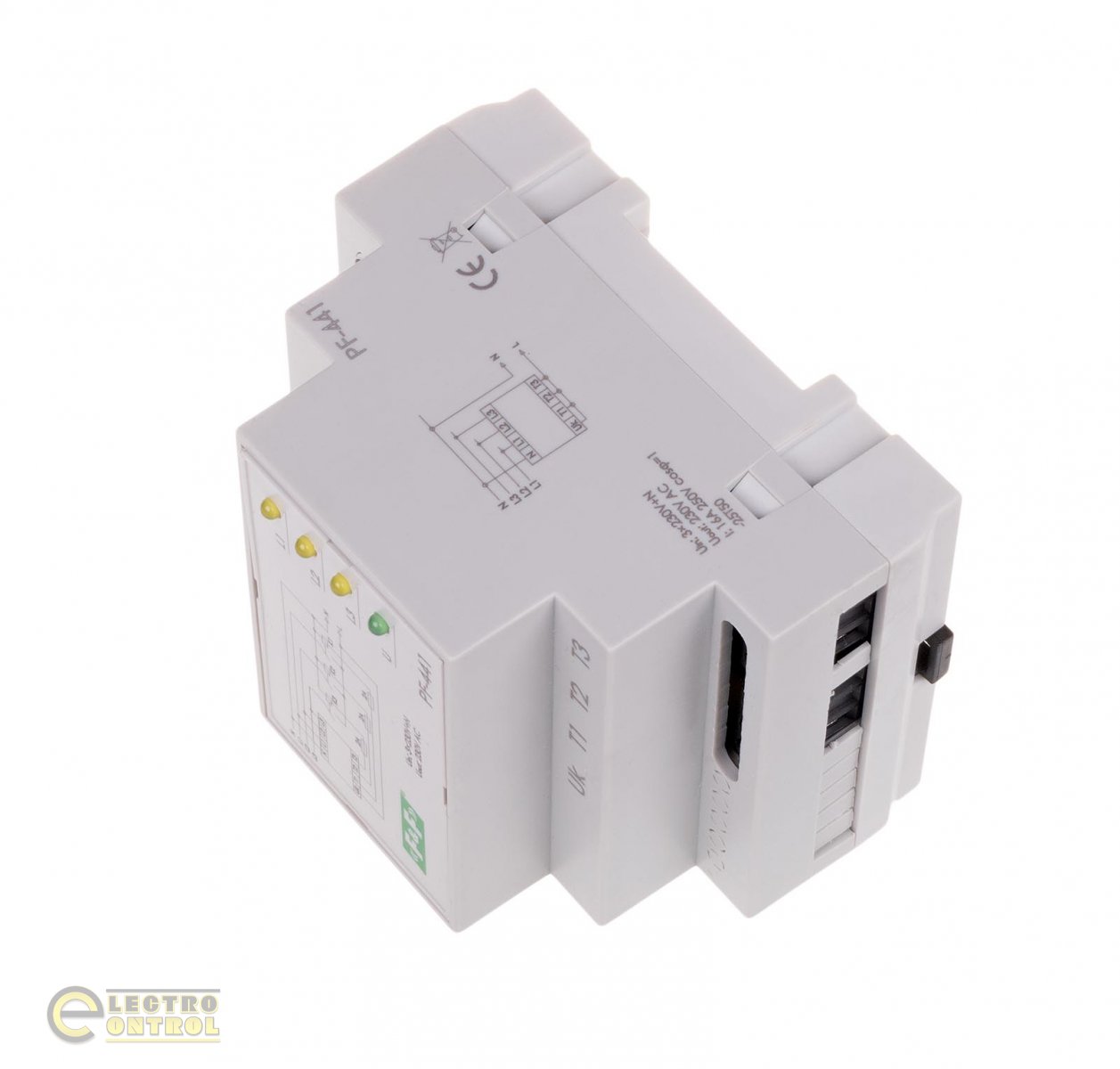

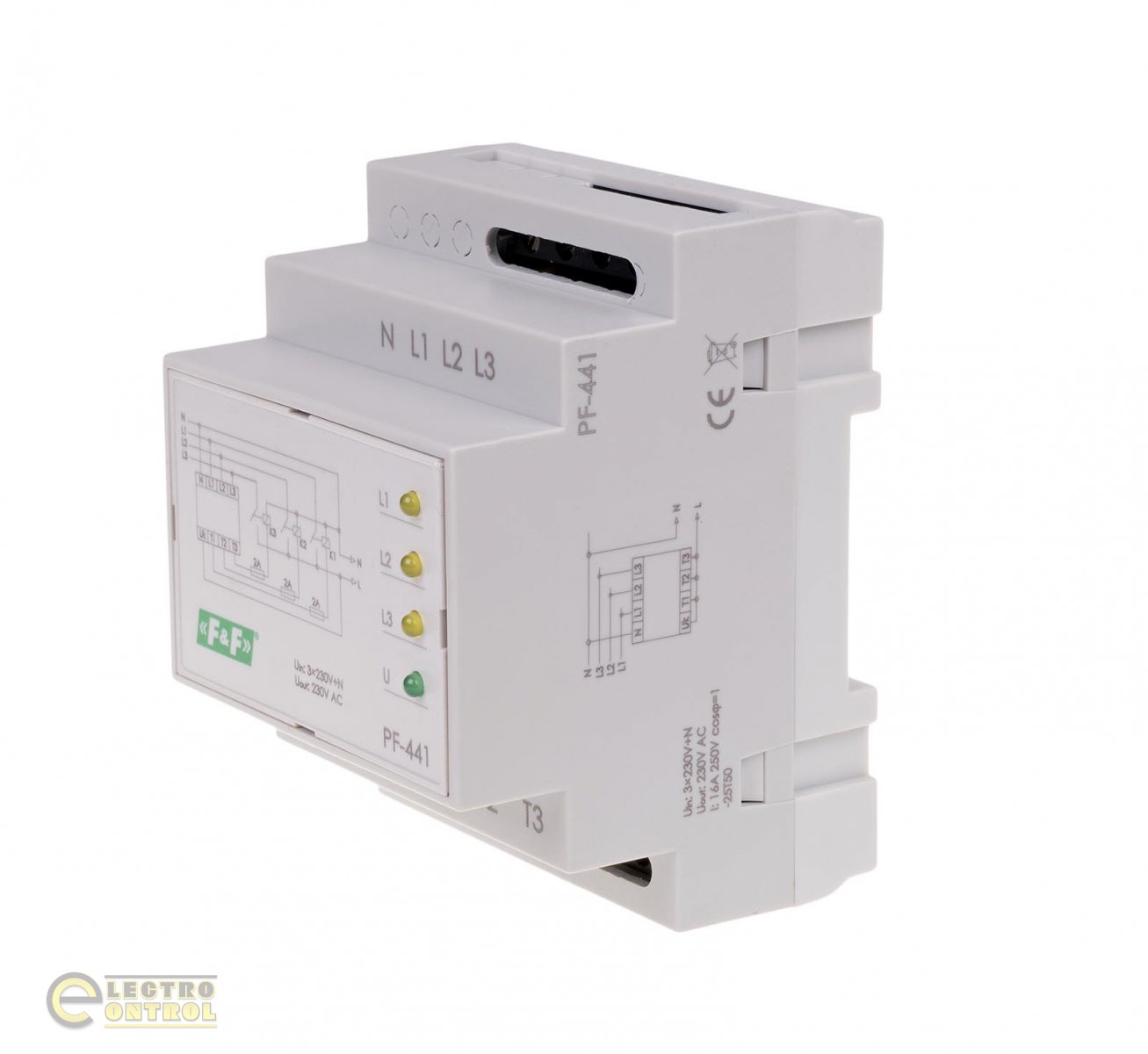

Автоматический переключатель фаз F&F с приоритетной фазой PF-441

Назначение:

• Автоматический переключатель фаз PF-441 предназначен для поддержания постоянного уровня напряжения питания однофазных электроустройств в случае пропадания фазы питания или изменения уровня напряжения на ней вне установленных пределов путем переключения питания на другую фазу с правильными параметрами.

Действие:

• На вход переключателя подведено трехфазное четырехпроводное напряжение питания, а с выхода подается напряжение одной фазы.
• Если уровень выходного напряжения превысит установленные пределы, переключатель подаст на выход фазу с правильными параметрами.
• Во время переключения (отключение одной фазы и включение другой) на выходе кратковременно нет напряжения.
• Переключатель фаз PF-441 приспособлен для присоединения трех дополнительных реле (контакторов) к каждой фазе для питания электроустройств током свыше 16 А.
• Без дополнительных реле максимальный ток питания составляет 16 А.
• Повреждение реле рабочей фазы (перегорание контактов, разрыв цепи катушки) приведет к переключению питания на другую фазу.
• Конструкция устройства не позволяет включить более одного реле одновременно, поэтому в случае залипания контактов реле в цепи фазы с неправильными параметрами переключение на другую фазу не произойдет.

Фаза L1 является приоритетной.

• Если она будет иметь правильные параметры, переключатель подаст ее на выход несмотря на то, что уровень напряжения подключенной фазы является правильным.

Время переключения одной фазы на другую составляет 0,5-0,8 с.
