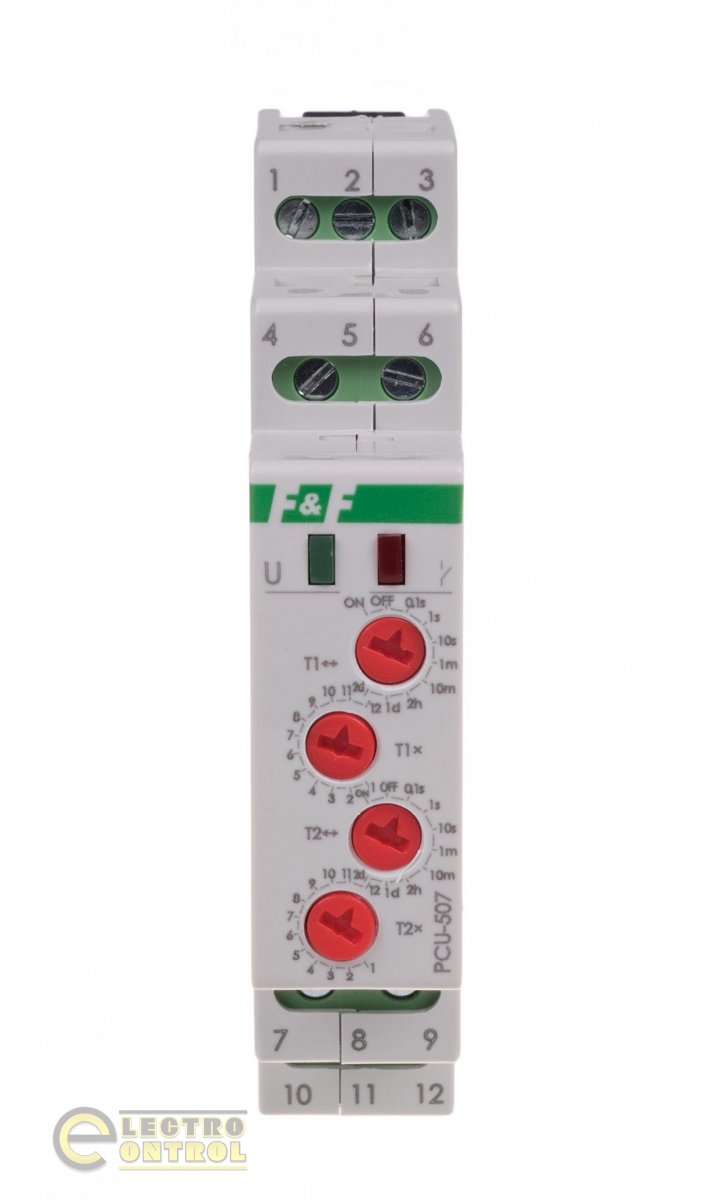

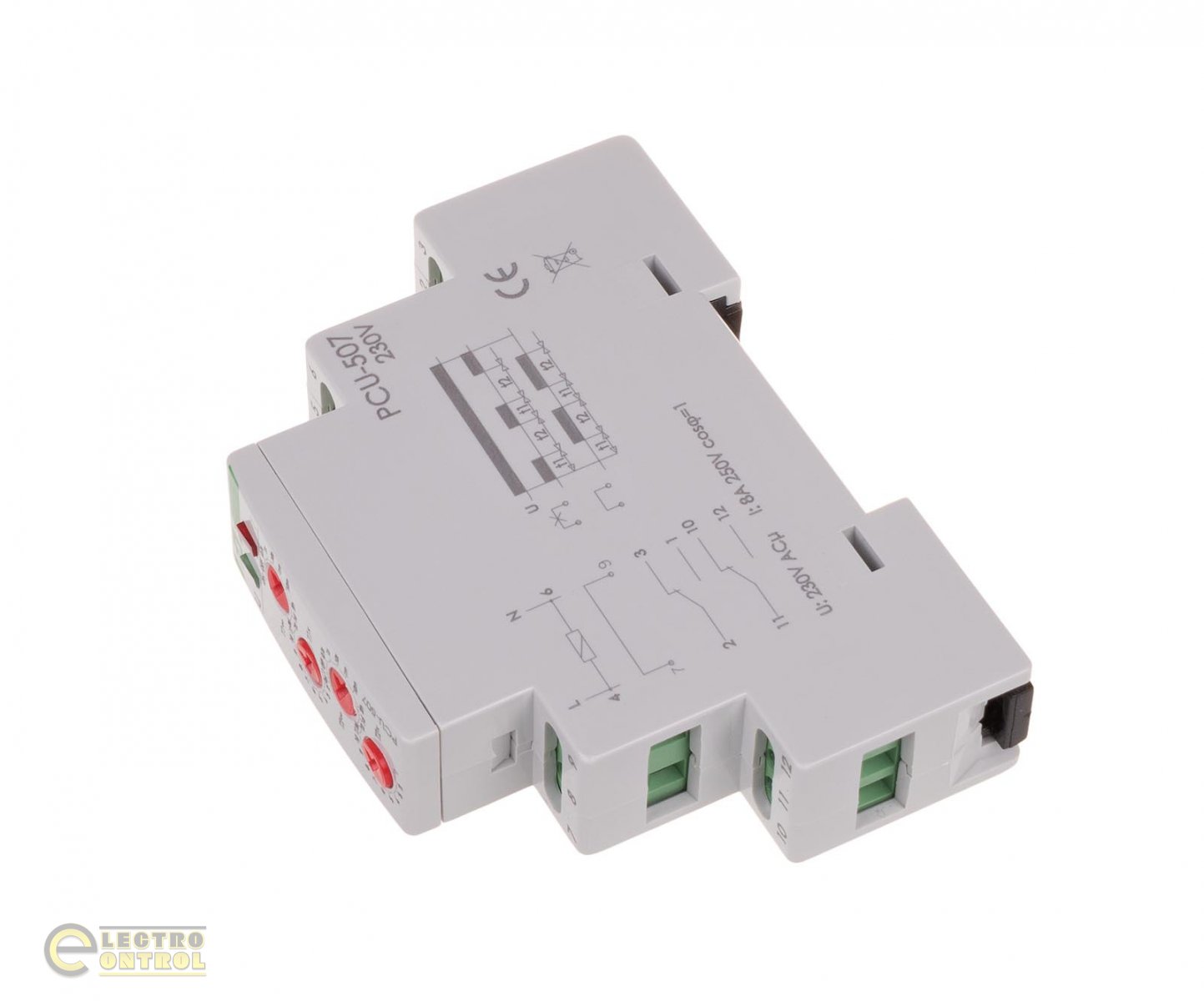

Реле времени PCU-507 циклическое 2х8А

Функция: цикличная работа, Напряжение питания: 230 В переменного тока, Монтаж: на Din-рейку 35 мм

• Реле времени с установкой двух независимых диапазонов t1 и t2 (рабочее время и время перерыва). Реле времени используются для контроля времени в промышленных системах и системах бытовой автоматизации (например, вентиляция, отопление, освещение, сигнализация и т. д.).

Функции:

• Задержка выключения - цикличная
  Контакты остаются в положениях 2-3 и 11-10, пока реле не будет включено. После подачи напряжения питания контакты переключаются в положения 2-1 и 11-12 за время t1. После промежутка времени t1 контакты возвращаются в положения 2-3 и 11-10 на промежуток времени t2. Последовательность этих переключений является циклической.

• Задержка включения - цикличная
  После подачи напряжения питания контакты остаются в положениях 2-3 и 11-10 в течение времени t1. После промежутка времени t1 контакты переключаются в положения 2-1 и 11-12 на промежуток времени t2. Через промежуток времени t2 контакты реле возвращаются в положения 2-3 и 11-10. Последовательность этих переключений является циклической.

Внимание!

• При включенном питании система не реагирует на изменение настроек временного диапазона.

• Работа с недавно установленным интервалом времени начинается после отключения и повторного включения питания.

Временные диапазоны:

• 0,1 с: 0,1–1,2 с

• 1 с: 1–12 с

• 10 с: 10–120 с

• 1 мин: 1–12 мин

• 10 мин: 10–120 мин

• 2 часа: 2–24 часа

• 1 день: 1–12 дней (24–288 часов)

• 2 дня: 2–24 дня (48–576 часов)

* При включенном питании в установленном временном диапазоне можно плавно регулировать время с учетом значения установки времени.

ON - коли живлення увімкнено, постійно контакти у положеннях 11-12 та 2-1.

OFF - коли живлення ввімкнено, постійно контакти у положеннях 11-10 та 2-3.
