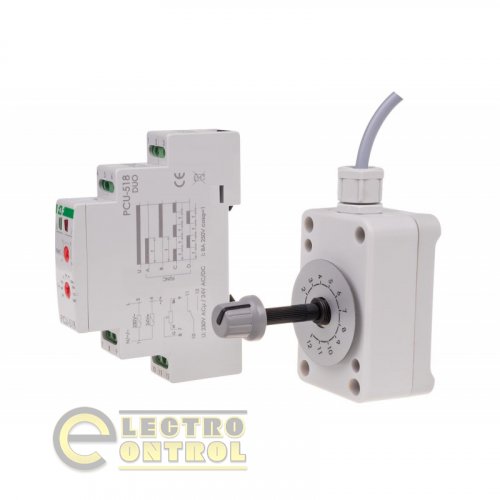

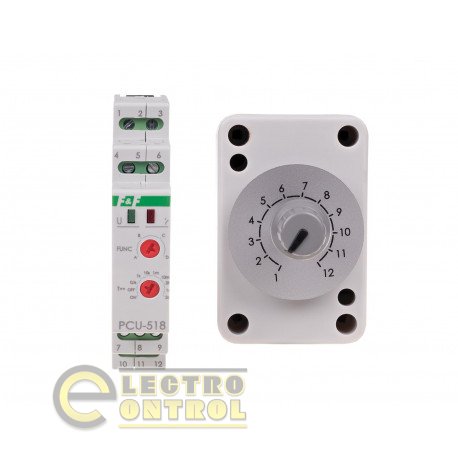

Реле времени PCU-518DUO с внешним потенциометром 1NO/NC 230В і 24В

С внешним потенциометром времени, 1NO/NC. Напряжение питания 230 В и 24 В. Реле времени служат для контроля времени в схемах промышленной автоматики и домашней (например: вентиляции, отопления, освещения, сигнализации и т. д.).

• ФУНКЦИИ:
• ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ (A)
  Пока реле не срабатывает, контакт остается в положении 11-10. После подачи напряжения питания контакт переключается в положение 11-12 и начинается отсчет заданного времени работы t. После отсчета времени t контакт возвращается в положение 11-10. Повторная активация режима работы реле возможна после отключения напряжения питания и повторного включения.
• ЗАДЕРЖКА ВКЛЮЧЕНИЯ (B)
  До и после подачи напряжения питания контакт остается в положении 11-10, начинается отсчет заданного времени работы t. После отсчета времени t контакт переключается в положение 11-12. Повторная активация режима работы реле возможна после отключения напряжения питания и повторного включения.
• ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ - ЦИКЛИЧНА (C)
  Режим работы отключения осуществляется циклически с равными интервалами заданного рабочего времени и перерыва.
• ЗАДЕРЖКА ВКЛЮЧЕНИЯ - ЦИКЛИЧНА (D)
  Режим работы отложенного включения осуществляется циклически через равные интервалы заданного рабочего времени и перерыва.

ЧАСОВЫЕ ДИАПАЗОНЫ:

• 0,1 сек: 0,1–1,2 сек.
• 1 сек: 1–12 сек.
• 10 сек: 10–120 сек.
• 1 мин: 1–12 мин.
• 10 мин: 10–120 мин.
• 2 часа: 2–24 часа.
• 1 день: 1–12 дней (24–288 часов).
• 2 дня: 2–24 дня (48–576 часов).

ON - постоянно контакт в положении 11-12, когда есть напряжение питания.
OFF - постоянно контакт в положении 11-10, когда есть напряжение питания.
