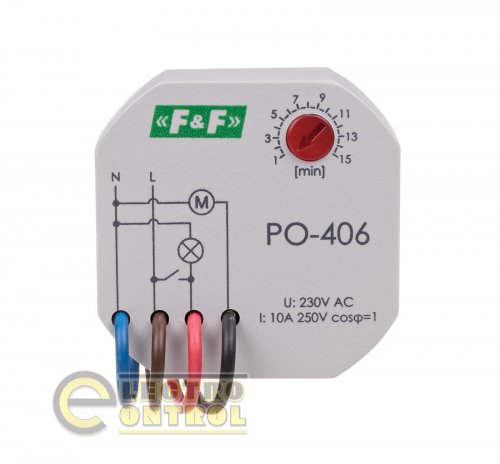

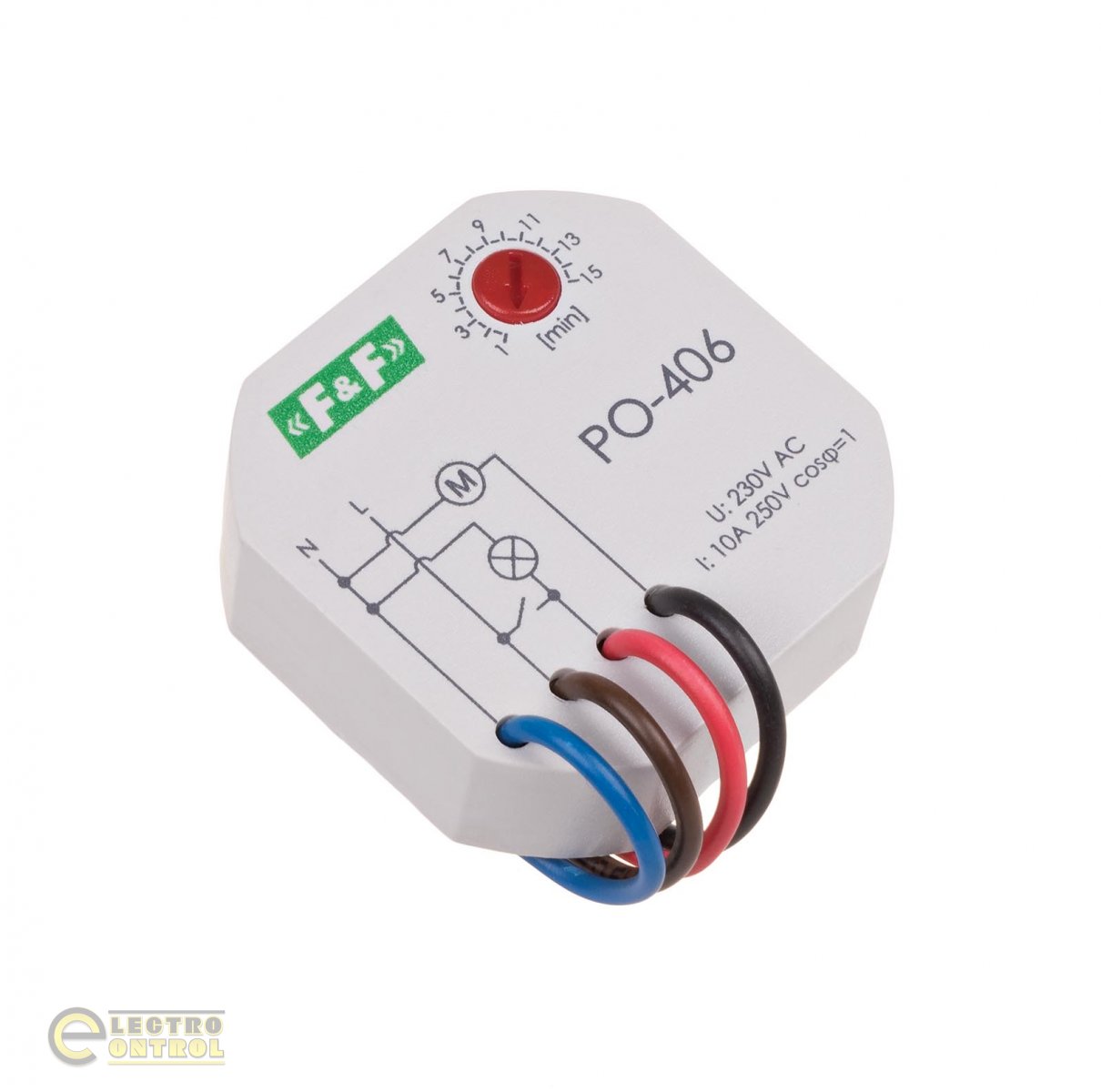

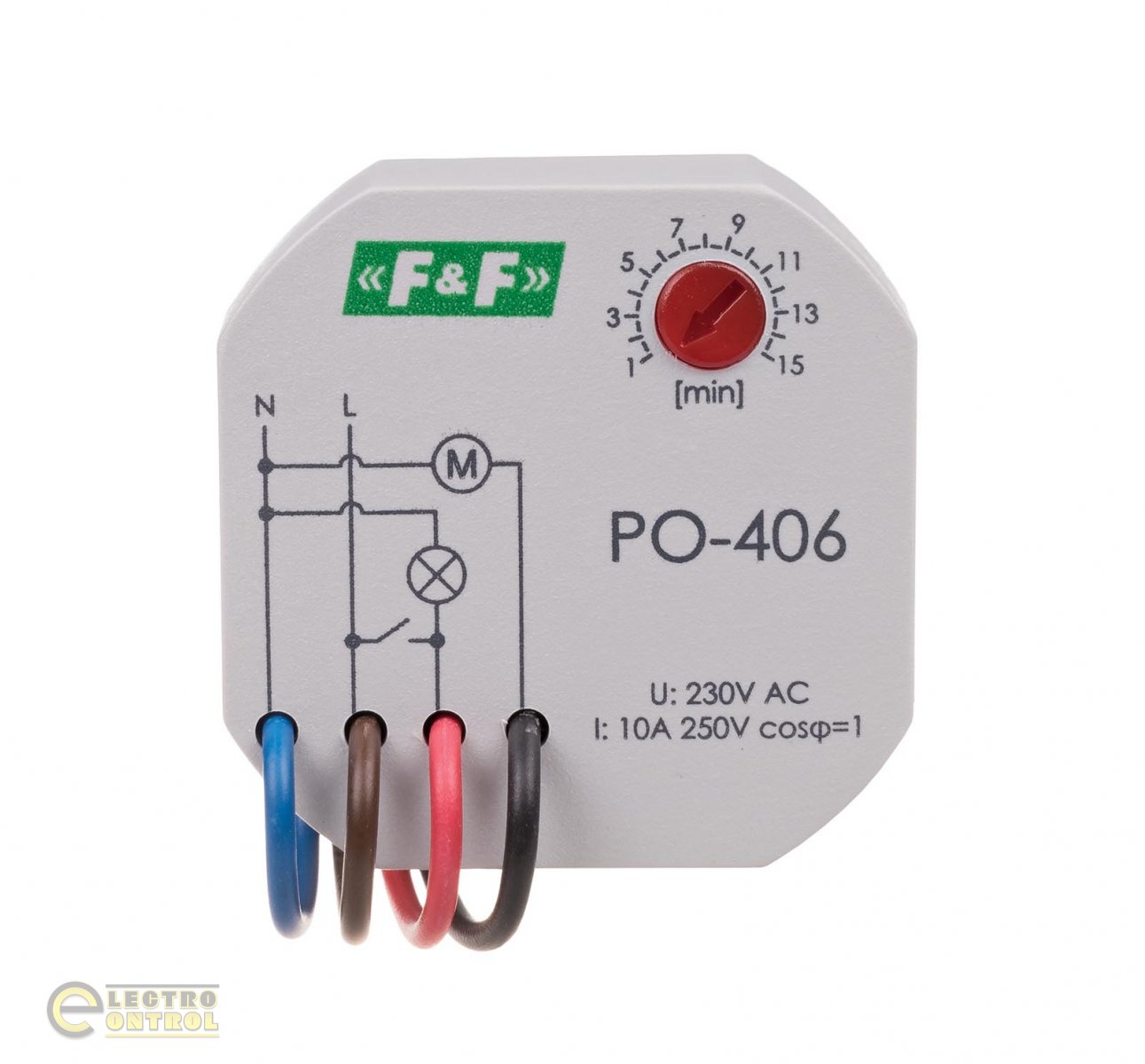

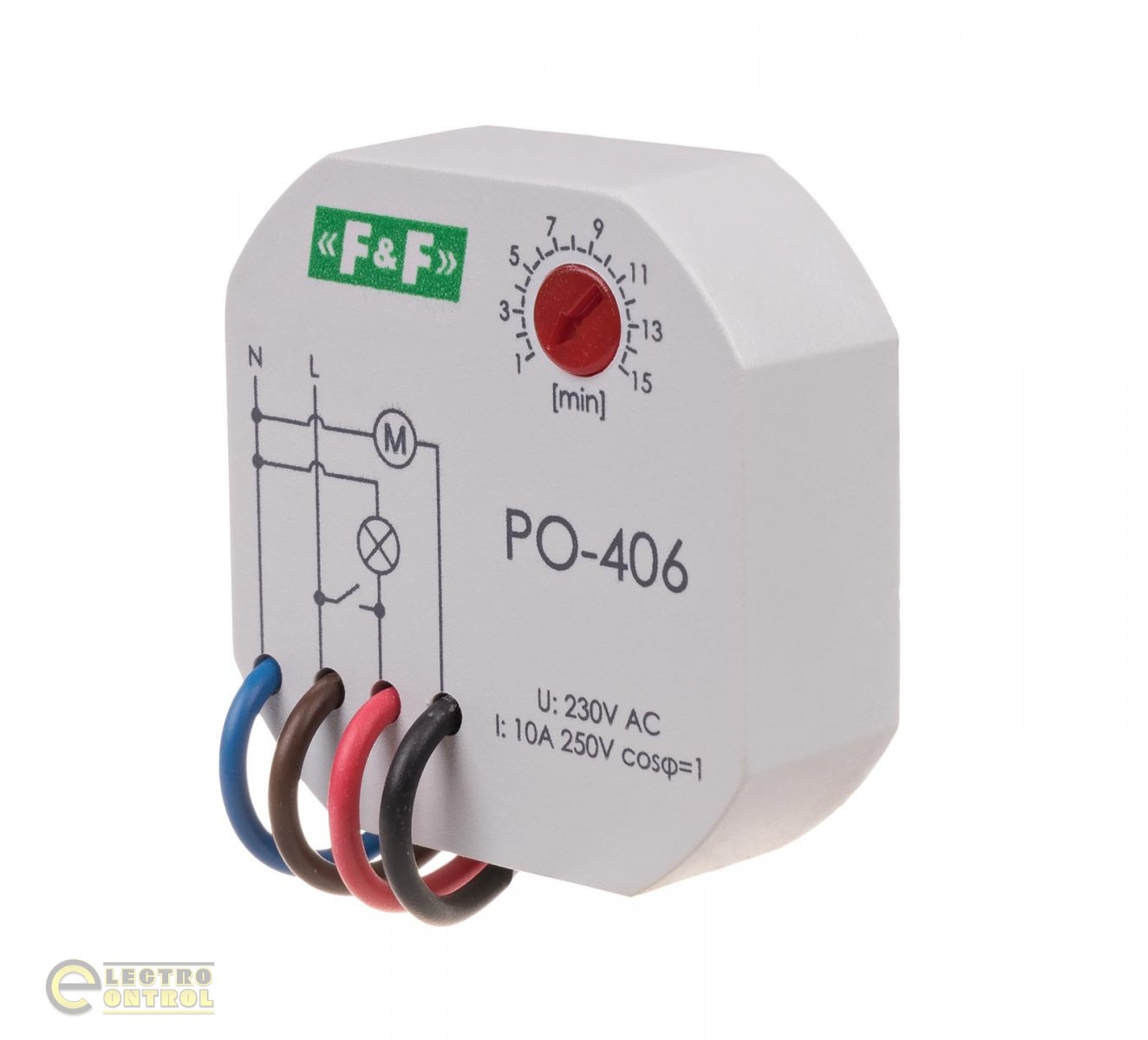

Реле времени PO-406 задержка после выключения

Назначение:

• Реле времени с отсчетом после отключения предназначены для поддержания включенного состояния электрических устройств в течение установленного времени после отключения напряжения управления. Например: вентилятор в ванной комнате включается вместе с освещением. После выключения освещения реле поддерживает работу вентилятора в течение установленного времени.

Действие:

• Подача напряжения управления S на реле вызывает замыкание контактов, включающих напряжение R, которое питает управляемое электрическое устройство. После пропадания напряжения управления реле поддерживает напряжение питания управляемого электроприбора в течение времени t, установленного потенциометром. По истечении времени t устройство будет отключено автоматически. Напряжение управления S, поданное в течение времени t, вызовет его отсчет заново.
