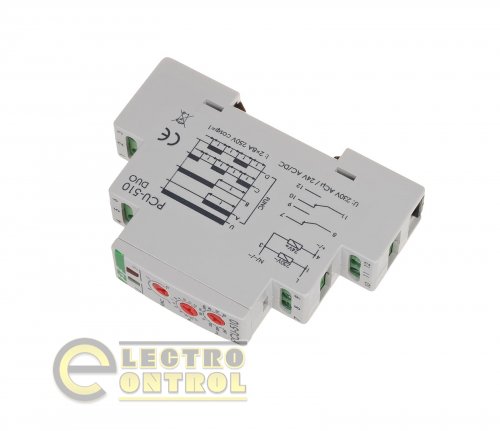

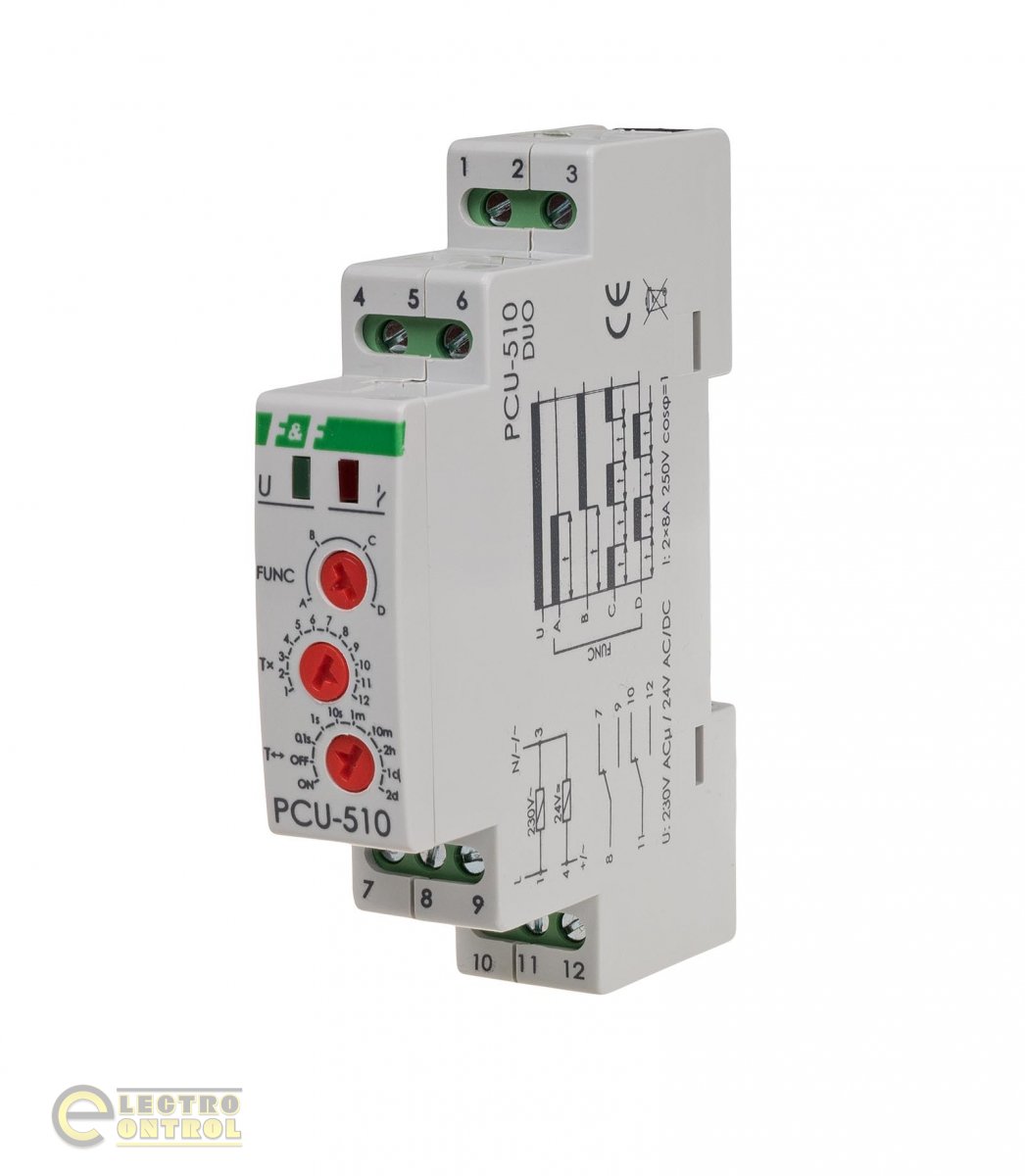

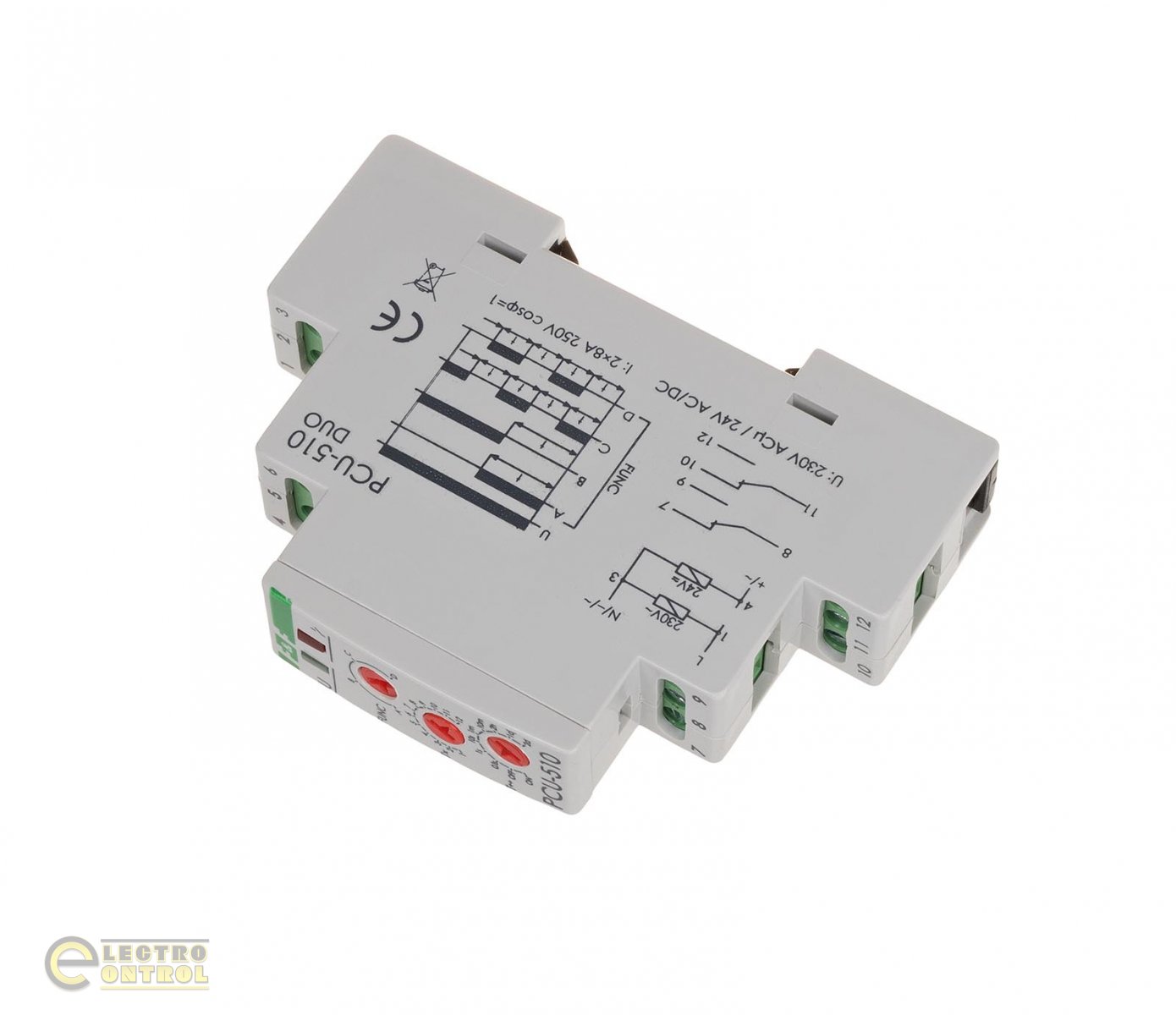

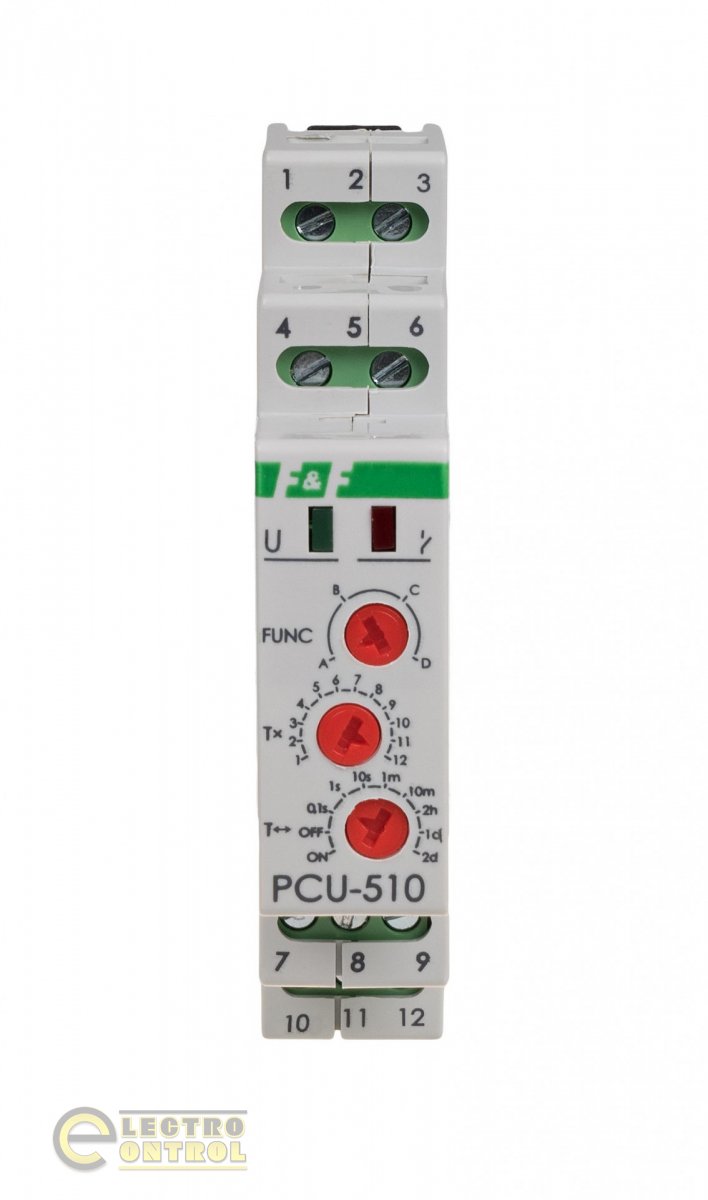

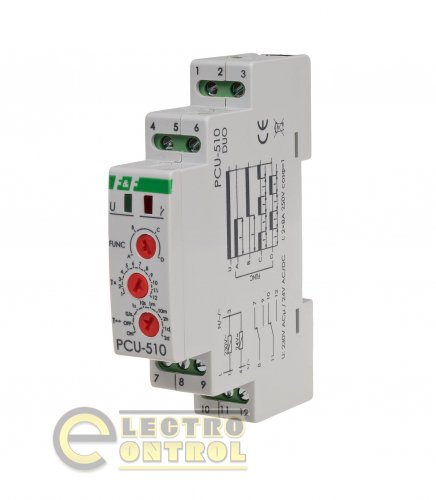

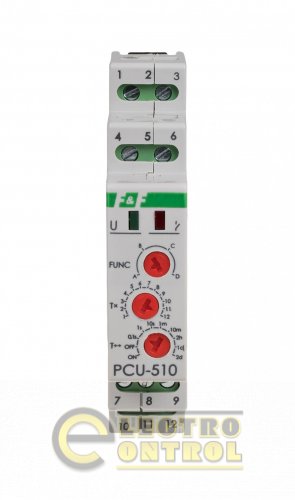

Реле времени PCU-510 DUO многофункциональное

Назначение: реле времени универсальное применяется для управления устройствами промышленной и бытовой автоматики, вентиляции, обогрева, освещения, сигнализации и т. д.

• Действие:

  • Задержка выключения (IA)

    До включения реле контакты остаются в положении 11-10. В момент включения питания (горит зеленый светодиод U) контакты выходного реле устройства замыкаются (положение 11-12) и начинается отсчет установленного времени t (горит красный светодиод), по окончании которого контакты возвращаются в исходное состояние (положение 11-10). После отключения напряжения питания и его повторного подачи рабочий режим реле реализуется снова.

  • Задержка включения (IR)

    Перед моментом включения и в момент включения питания (горит зеленый светодиод U), контакты выходного реле устройства остаются разомкнутыми (положение 8-7, 11-10) и начинается отсчет установленного времени t, по окончании которого контакты замыкаются (положение 8-9, 11-12, горит красный светодиод). После отключения напряжения питания и его повторного подачи рабочий режим реле реализуется снова.

  • Задержка выключения циклическая (CA)

    Режим работы задержки выключения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.

  • Задержка включения циклическая (CR)

    Режим работы задержки включения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.

Установка переключателя временного диапазона в положение:

• ВКЛ – приводит к продолжительному замыканию контактов выходного реле при включенном питании (положение 11-12).

• ВЫКЛ – приводит к продолжительному размыканию контактов выходного реле при включенном питании (положение 11-10).
