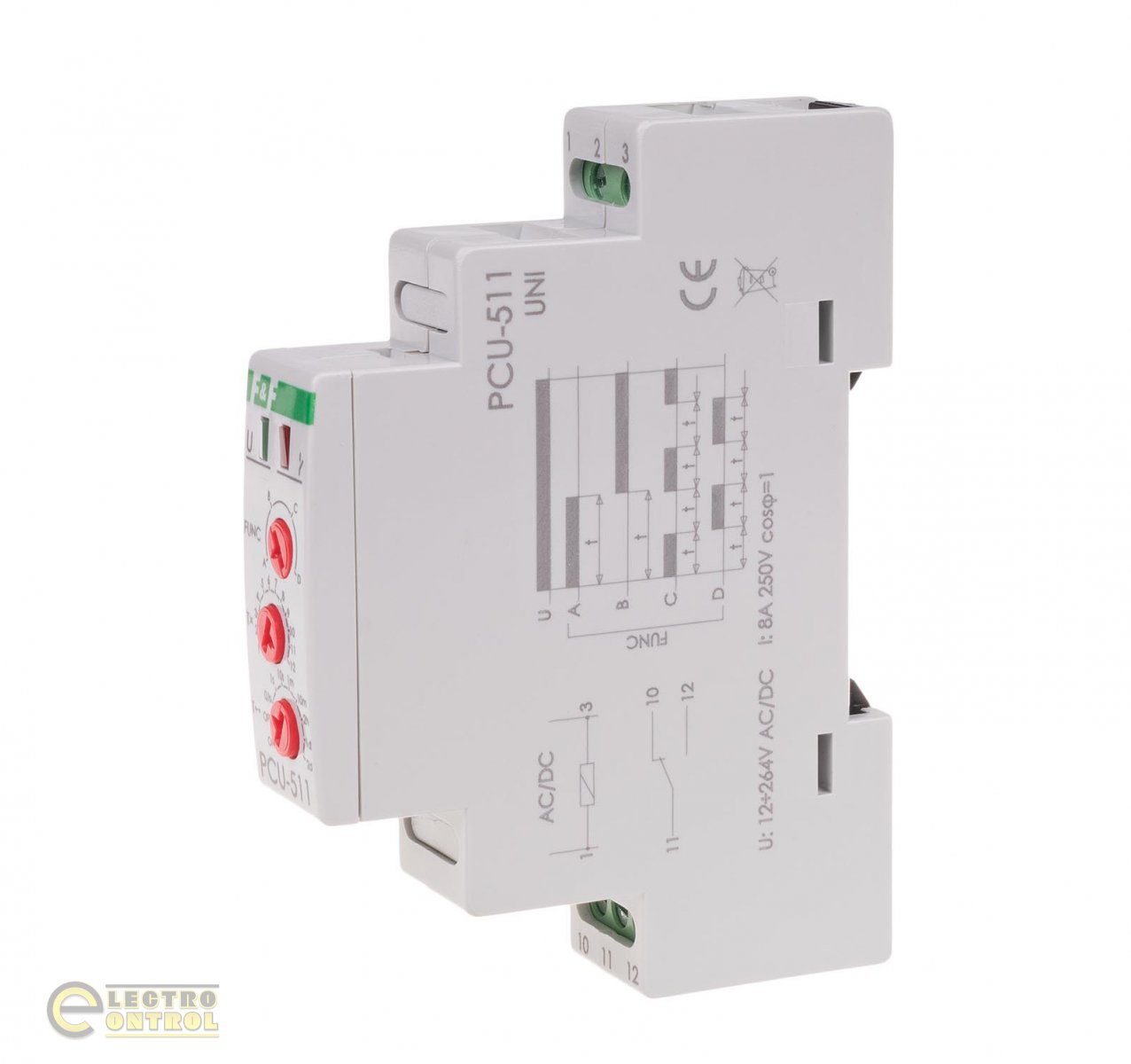

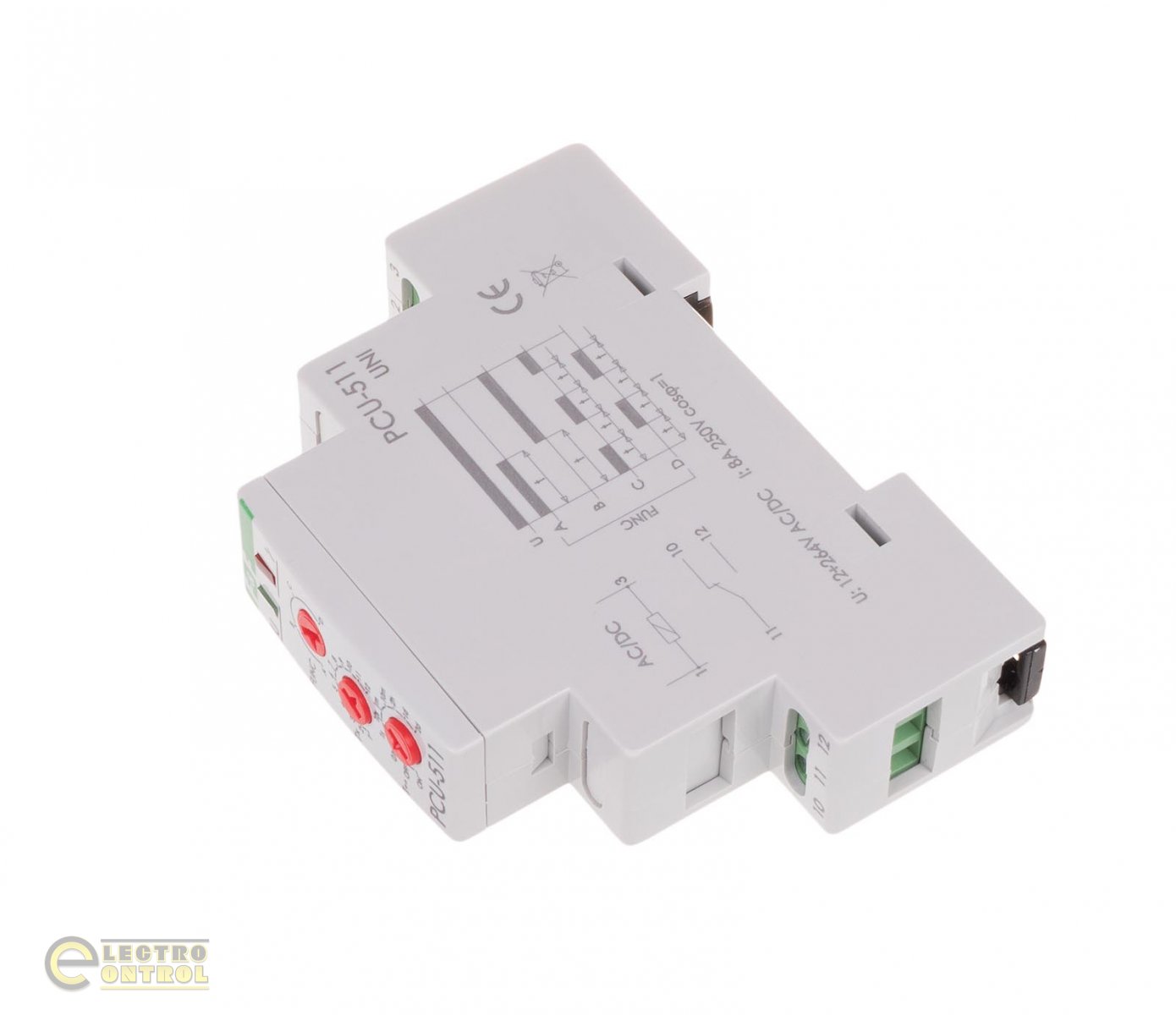

Реле времени PCU-511UNI многофункциональное

Назначение: реле часу предназначено для передачи команд из одной электрической цепи в другую с определенной, заранее установленной задержкой. Применяется для управления устройствами промышленной и бытовой автоматики, вентиляции, обогрева, освещения, сигнализации и т. д.

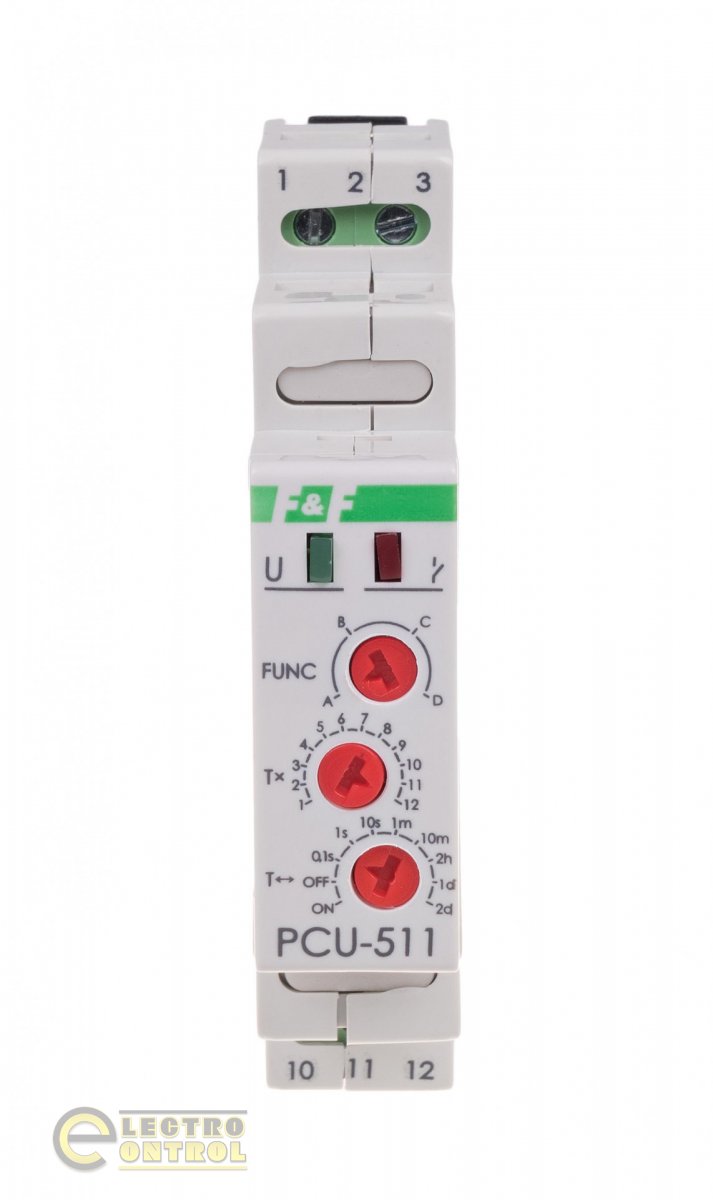

Встановлення робочого режиму: рабочий режим устройства определяется комбинацией положения переключателей (например, верхний в положении С, нижний в положении R определяют режим CR – циклическое включение).

Робочі режими:

• Задержка выключения (IA)
  • В момент включения питания контакты выходного реле устройства замыкаются и начинается отсчет установленного времени t в установленном диапазоне xt, по окончании которого контакты возвращаются в исходное состояние. После отключения напряжения питания и его повторного включения рабочий режим реле реализуется снова.
• Затримка включения (IR)
  • В момент включения питания, контакты выходного реле устройства остаются разомкнутыми и начинается отсчет установленного времени t в установленном диапазоне xt, по окончании которого контакты замыкаются. После отключения напряжения питания и его повторного включения рабочий режим реле реализуется снова.
• Задержка выключения циклическая (CA)
  • Режим работы задержки выключения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.
• Затримка включения циклическая (CR)
  • Режим работы задержки включения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.

Встановлення перемикача часового діапазону в положення:

• ВКЛ – призводит к продолжительному замыканию контактов выходного реле при включенном питании.
• ВЫКЛ – призводит к продолжительному размыканию контактов выходного реле при включенном питании.

Зауваження:
При включенном питании реле не реагирует на изменения временного диапазона.
Зменения временного диапазона вступают в силу после отключения напряжения питания и его повторного включения.
При включенном питании в установленном диапазоне можно плавно изменять задержку времени.
