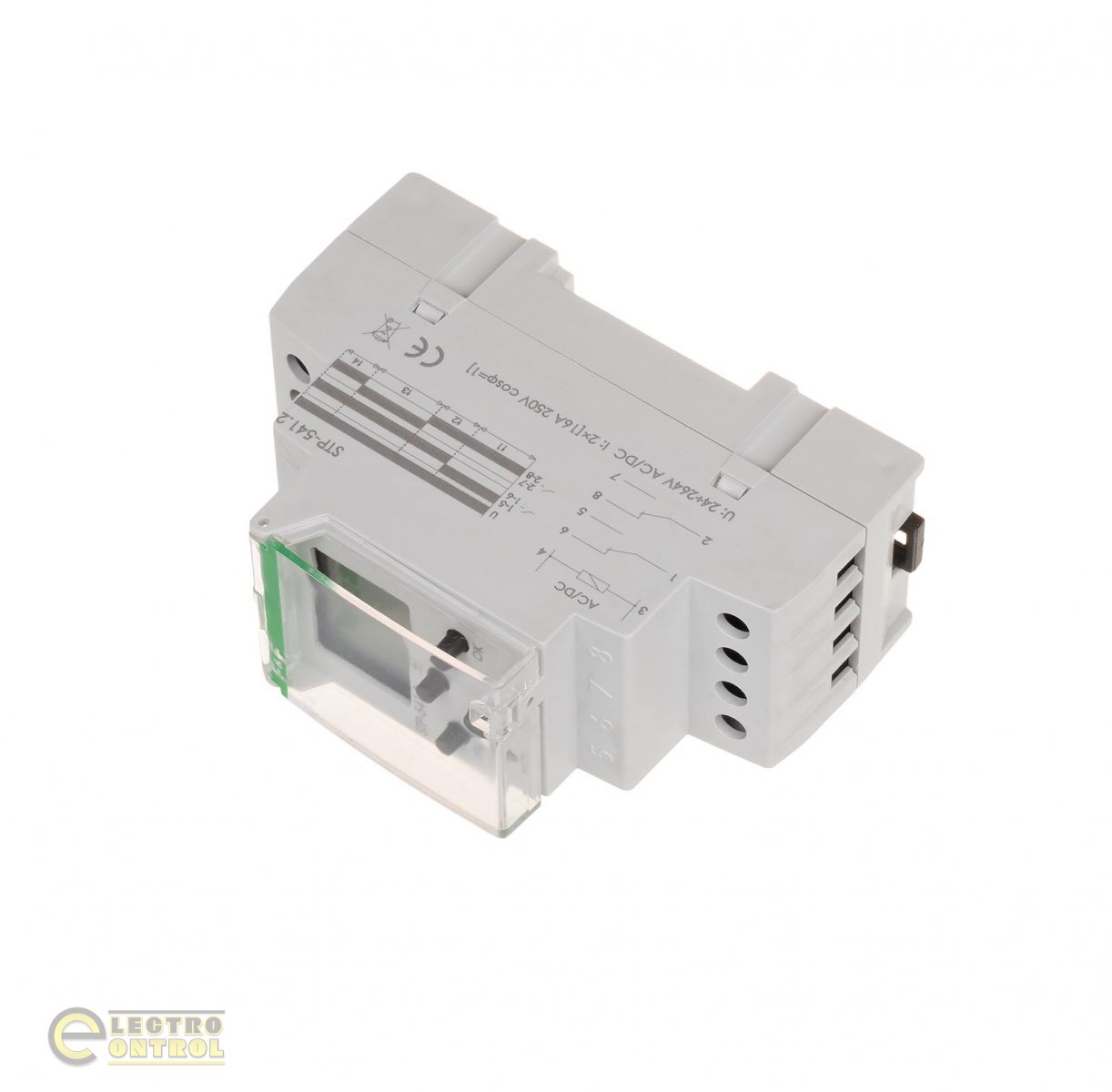

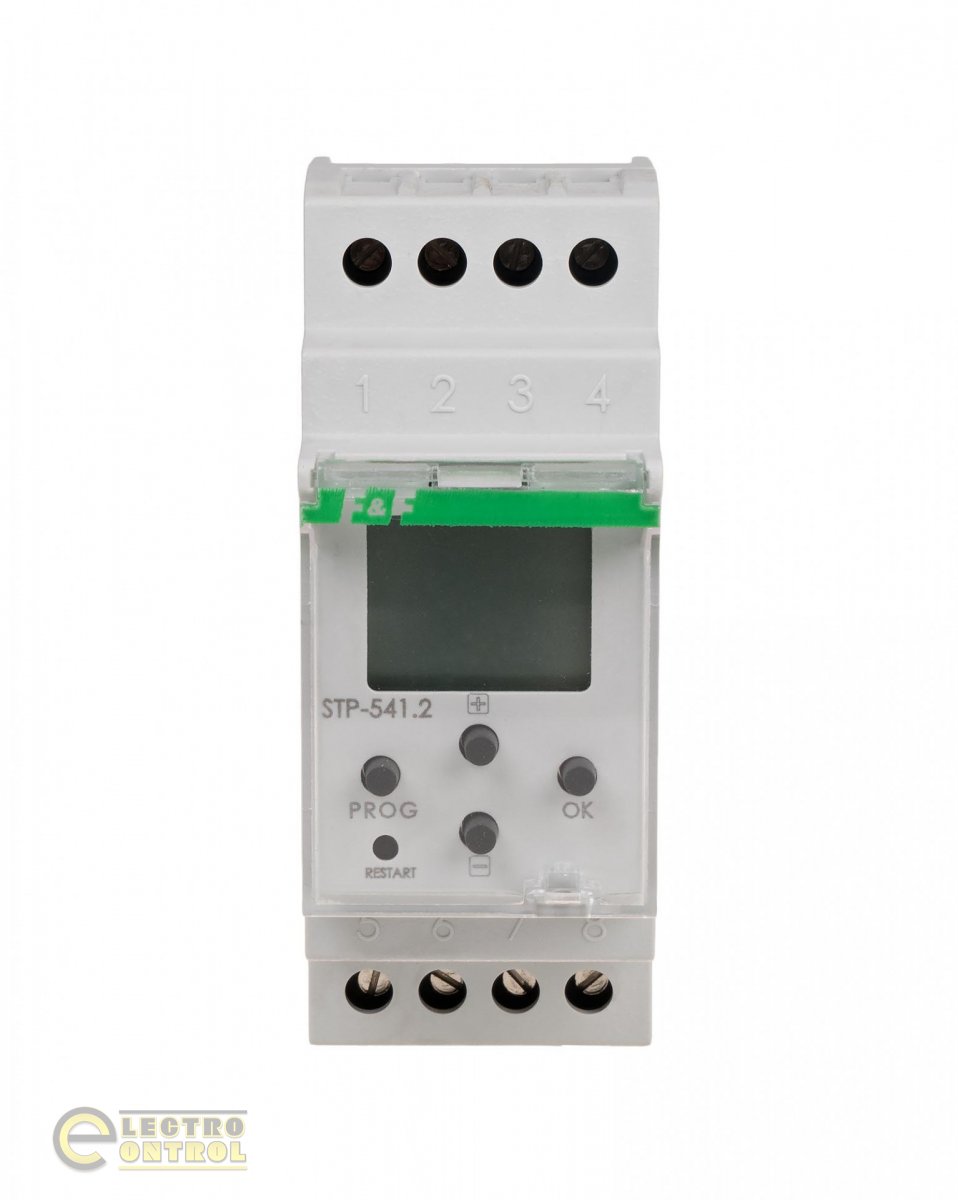

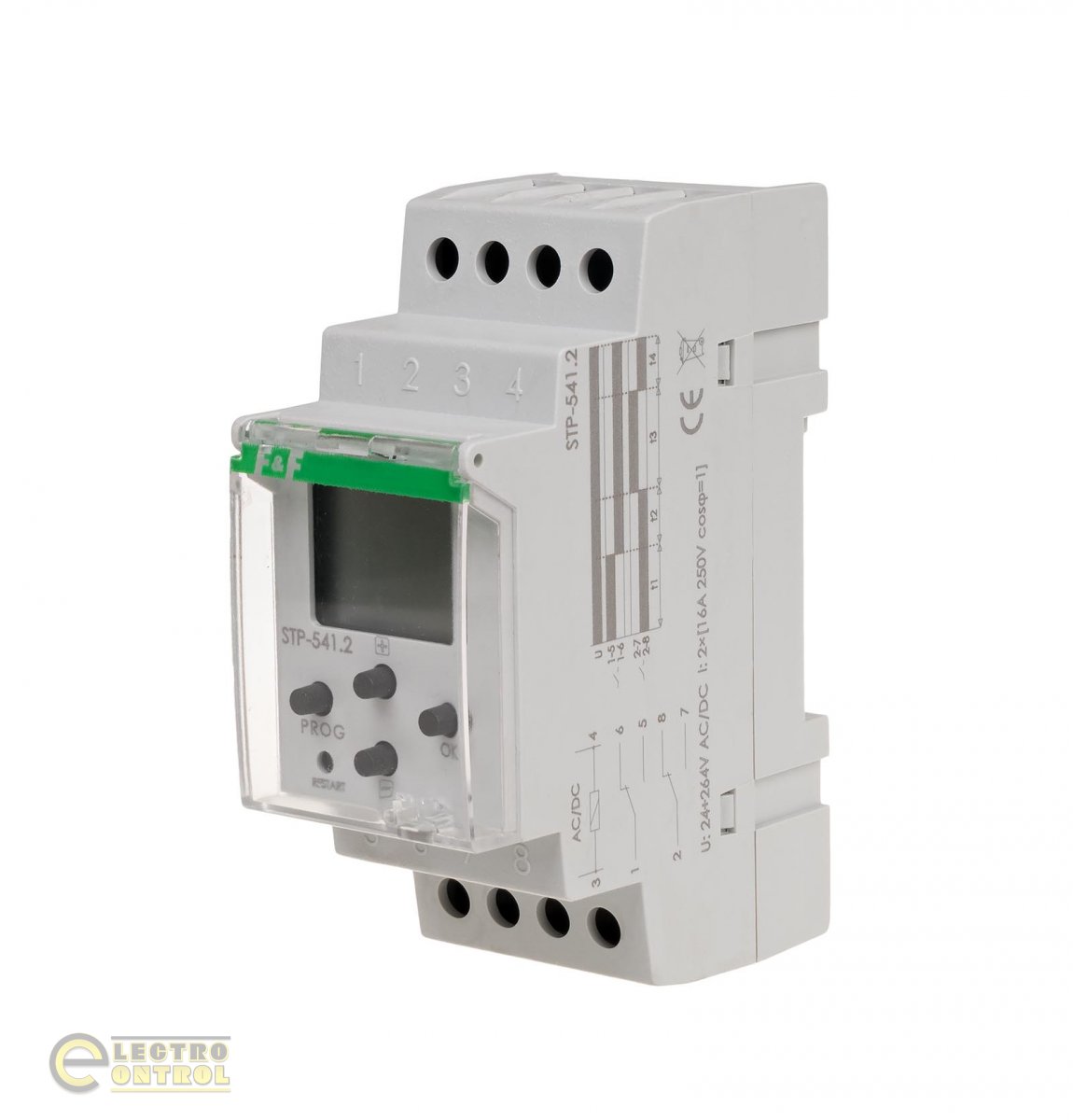

Реле времени программируемое STP-541 работа "в петле"

С возможностью программирования количества повторений циклов или работы "в петле".

• Назначение: реле управления STP-541 служит для управления технологическими процессами в системах промышленной автоматики, где возникает потребность в временном, циклическом, последовательном включении устройств с принудительными временными прерываниями между циклическими включениями с возможностью изменения направления вращения в случае управления двигателями.
• Действие: реле управления работает в соответствии с программой 4-х программируемых временных интервалов и программированным количеством циклов. Цикл - это сумма 4-х последовательных замыканий внешних реле. После подачи напряжения питания реле автоматически переходит к реализации программы. Контакты внутреннего реле будут замкнуты в позиции 1-5 на время t1. По окончании времени t1 контакты переключатся в положение 1-6 на время t2. По окончании времени t2 вторая группа контактов будет переключена в позицию 2-7 на время t3. По окончании времени t3 контакты переключатся в положение 2-8 на время t4. По окончании времени t4 реле начнет цикл сначала, начиная отсчет времени t1. Цикл будет повторяться в соответствии с запрограммированным количеством повторений или бесконечно в режиме работы "в петле". Пропадание напряжения питания на время больше 1 секунды приведет к остановке выполнения программы. Повторное подача напряжения питания реле начнет выполнение программы сначала, это относится и к количеству запрограммированных циклов.
