Щит управления теплоснабжением ЩТП

 ♦Условия оформления заказа на сборку щитового оборудования♦

1. Клиент выдает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
2. В соответствии с техническим заданием мы готовим коммерческое предложение и отправляем Вам его любым каналом связи
3. Создаем типовый договор на сотрудничество с Вами
4. Вы оплачиваете свой заказ удобным Вам способом, согласно выставленному  счету нашей компанией
5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
7. Доставка по Вашему адресу обусловленным способом
8. Монтаж и наладка (если это предусмотрено в договоре)
9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020

---

       Компания «Инсталл Групп» занимается производством щитов управления в системах теплоснабжения ЩТП. Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль». Сборка щитов производится специалистами необходимой квалификации в производственном цехе компании «Инсталл Групп». Сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.

   Щиты управления теплоснабжением ЩТП широко используются для автоматизации систем отопления, водоснабжения в жилых, административных и производственных зданиях.



         Данный вид щитового оборудования выполняет такие функции:

⇒ Регулировка температуры в подающем трубопроводе отопления в зависимости от погодных условий, внутренней тепловой нагрузки;

⇒ Регулировка температуры воды в системах ГВС (система горячего водоснабжения);

⇒ Ручное или автоматическое включение/выключение насосов;

⇒ Автоматическое управления насосами с помощью использования свободно-программированных контролеров ПЛК;

⇒ Индикация рабочих и аварийных режимов работы системы.

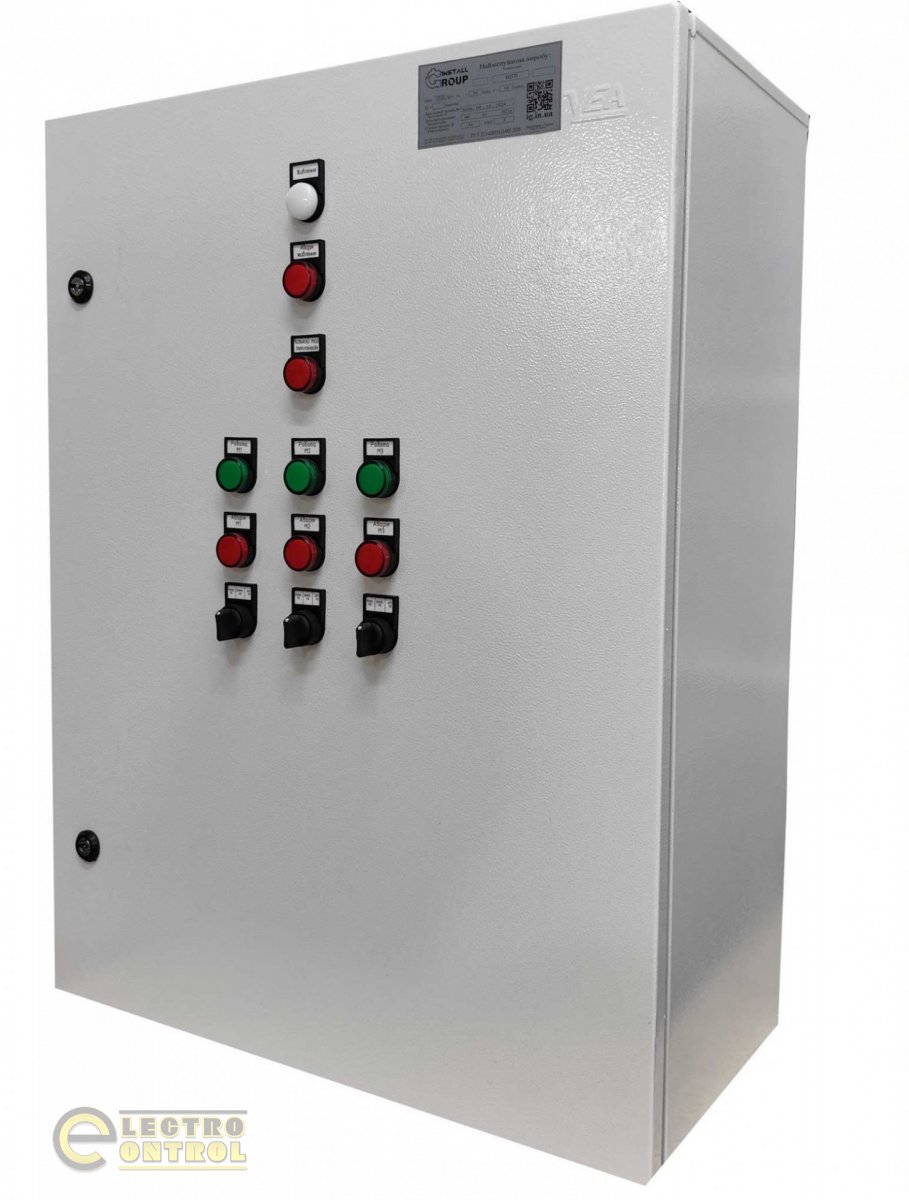

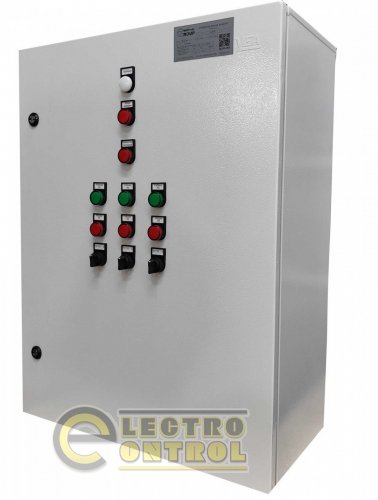

        Конструктивное исполнения корпуса щита ЩТП:

→ Размер – 800х600х250 (ВхШхГ)мм. Соответственно ТЗ от клиента;

→ Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм), нержавеющая сталь, ударопрочный АBS, ASA или PES пластик;

→ Климатическое исполнение – IP65 (по желанию заказчика можно выполнить корпус различного климатического исполнения);

→ Странна производитель – Украина;

→ Производитель – ООО «Инсталл Групп».

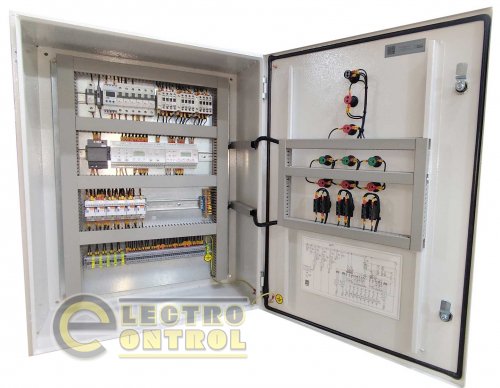

        Основное электрооборудования, которое может входить в щит управления теплоснабжением:

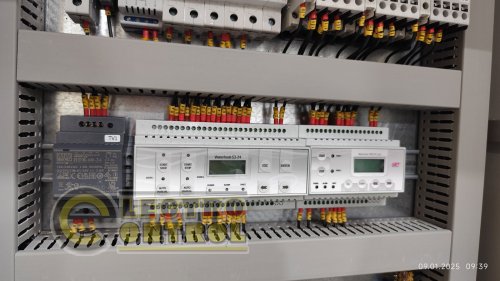

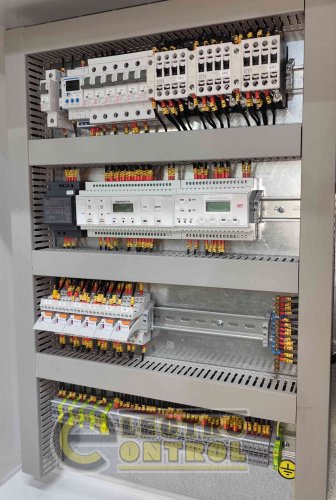

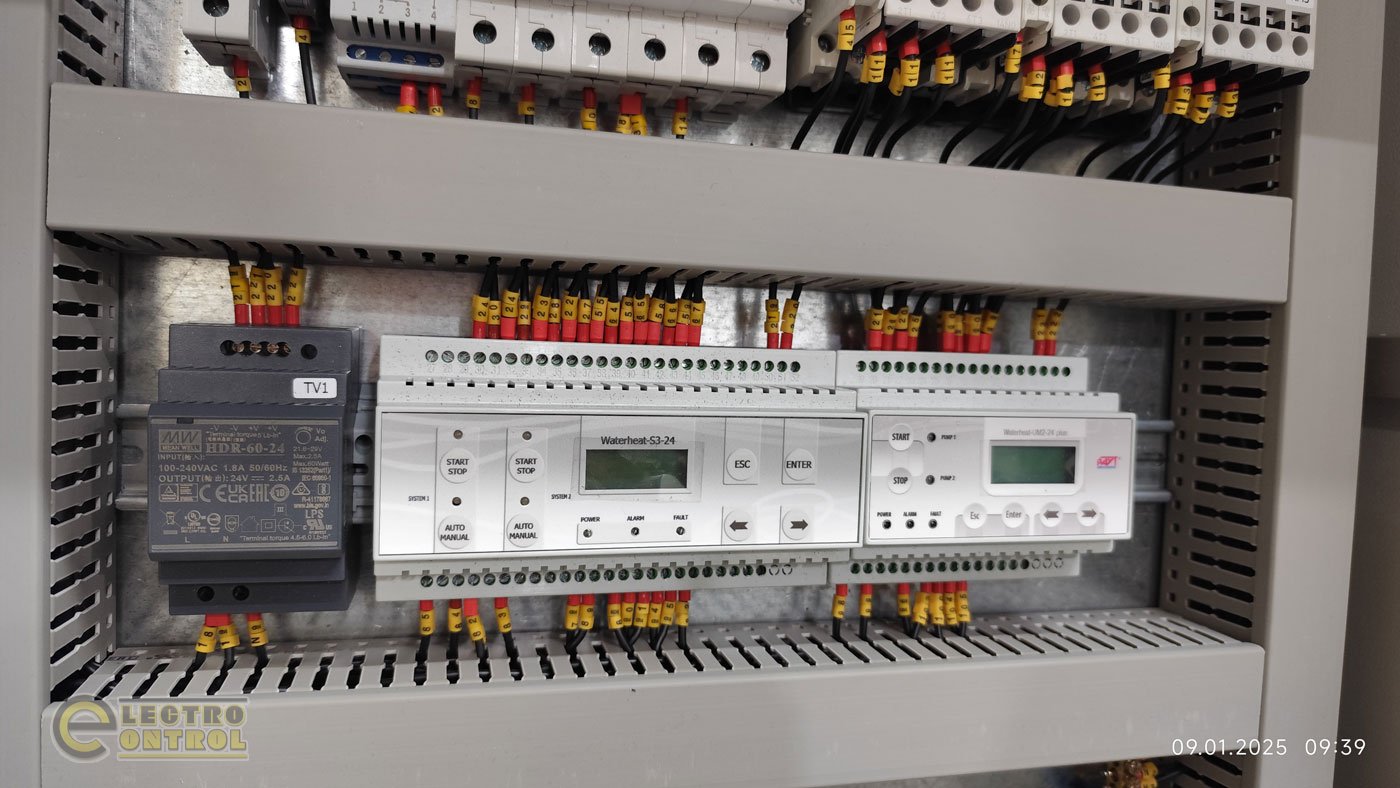

⇒ Программируемые логические контроллеры  и дополнительные модули расширения к ним. Производитель выбирается согласно пожеланиям заказчика. В щите представленного на фото был использования ПЛК  Waterheat-S3-24 та Waterheat-UM2-24 plus производителя Raut Avtomatic.

⇒ Регуляторы температуры и давления;

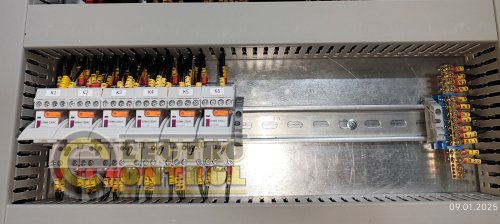

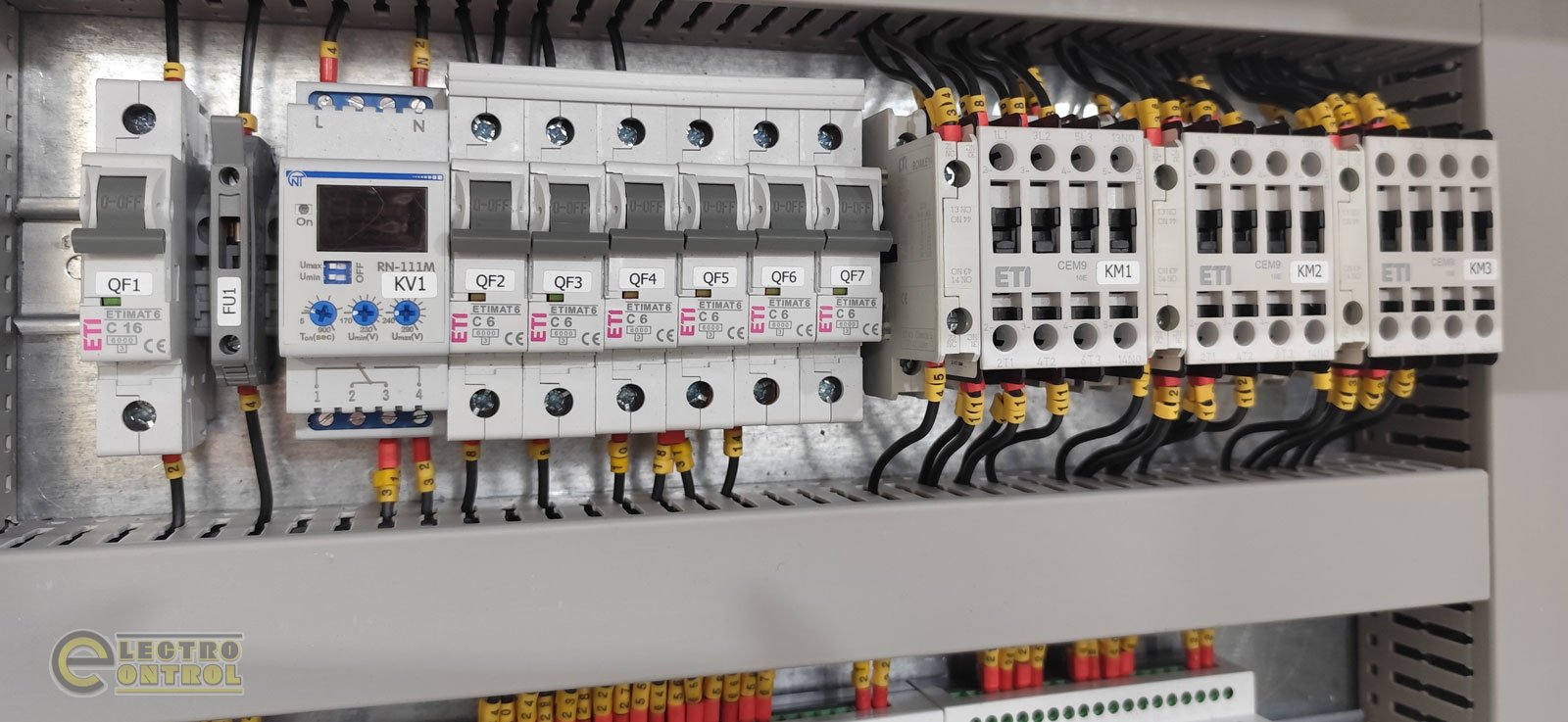

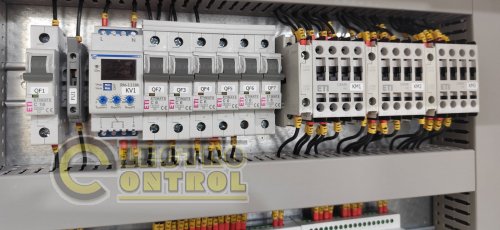

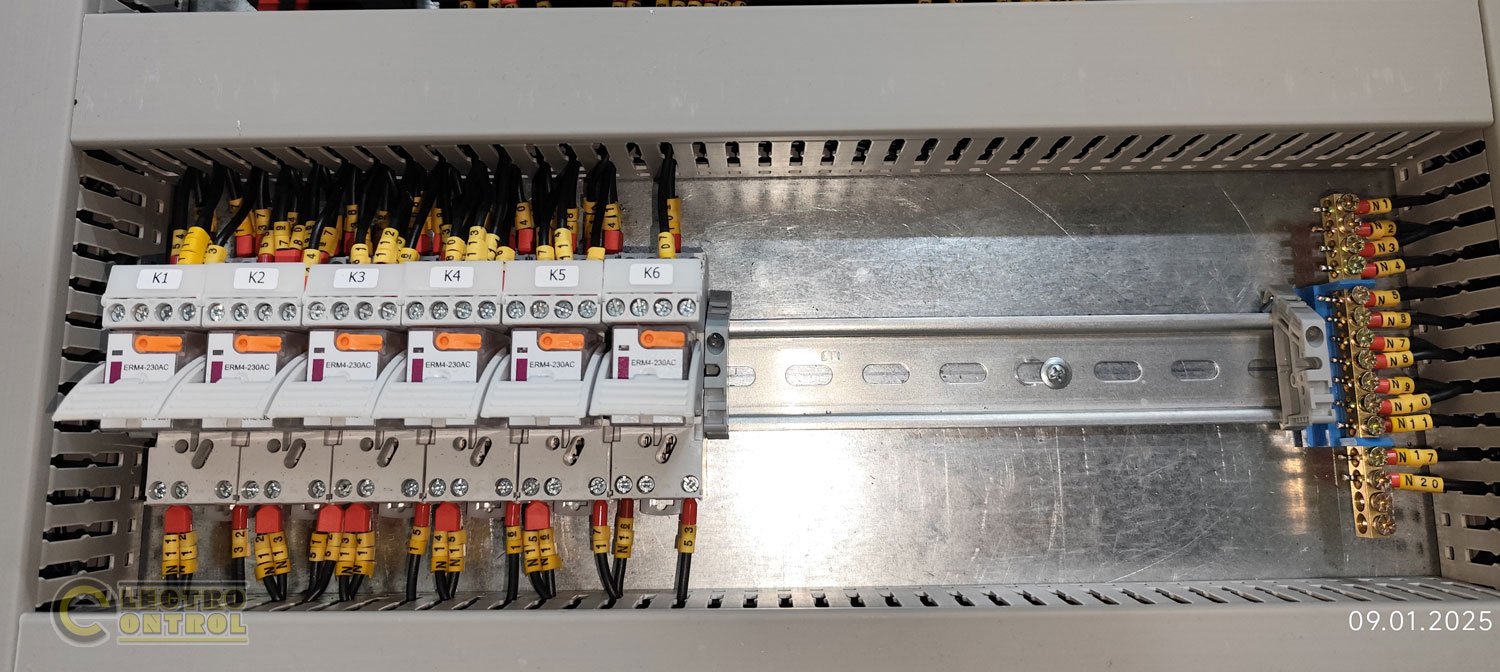

⇒ Защитная и коммутационная аппаратура: автоматические выключатели, контакторы (пускатели), промежуточное реле, реле контроля напряжения сети;

⇒ Измерительные датчики и приборы: датчик температуры, датчик расхода, датчик давления;

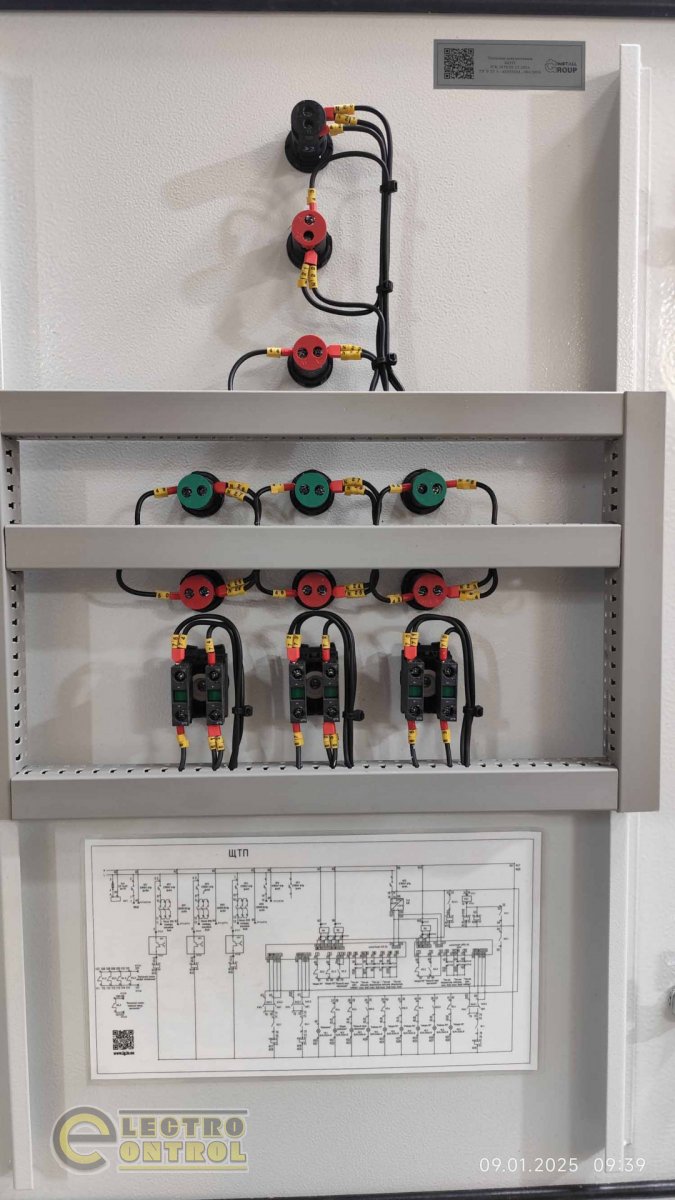

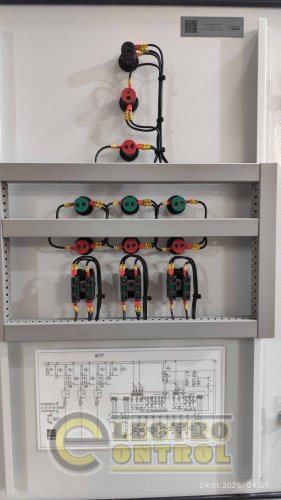

⇒ Устройства индикации и управления: лампы индикации, зуммеры, панель мониторинга;

⇒ По желания заказчика щит может быть так же укомплектован такими приборами: частотным преобразователем, устройством плавного пуска, счетчиком теплоснабжения, блоками питания, модулями связи Ethernet, RS-485 и др..

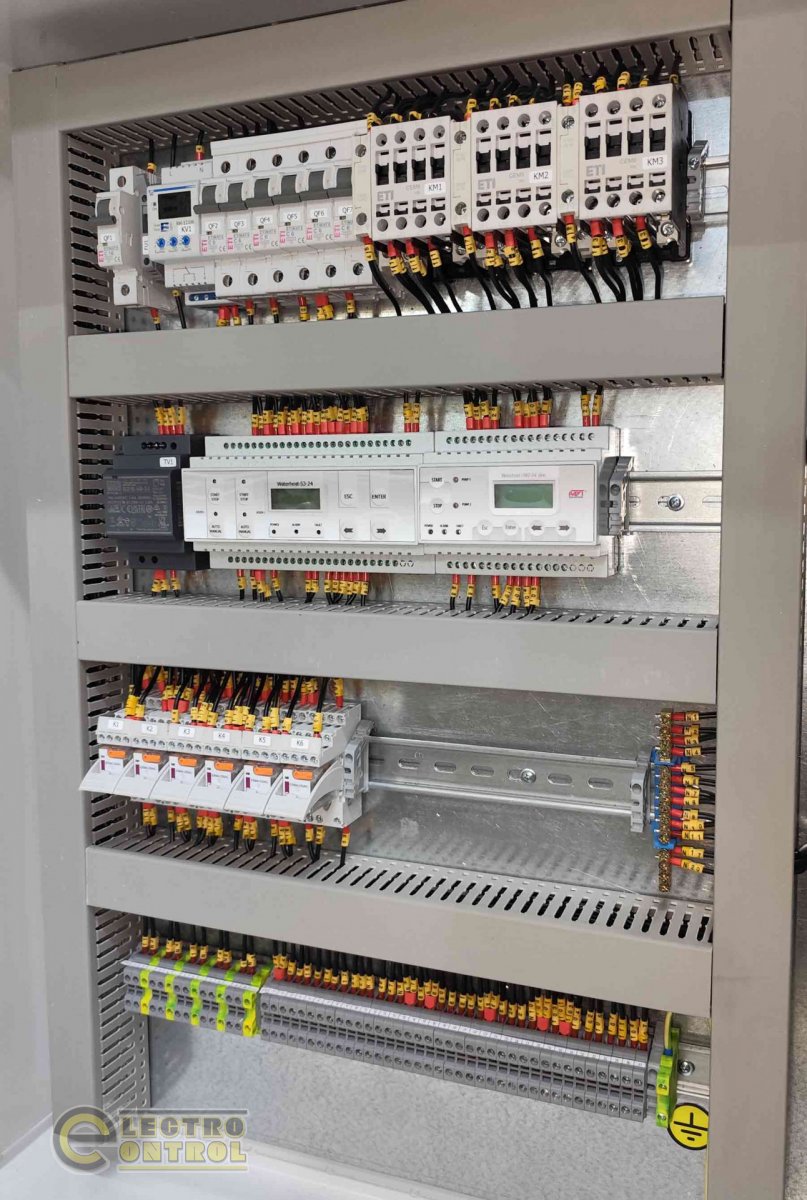

Цена за щит представленого на фото была просчитана с использованием защитной и коммутационной аппаратуры европейского производителя электрооборудования ETI(Словения), ПЛК  - производитель Raut Avtomatic (Украина).

При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других  бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEC (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.
