• Под заказ (стоимость указана ориентировочная; просчет осуществляется по индивидуальному заказу)

    Инженер-конструктор по Электрощитовому Оборудованию

    Просчет заказа

  • Вводно-распределительное устройство ВРУ-1250А (медь)

Характеристики

  • Номинальный ток: 1250А
  • Номинальное напрежение: 230В/400В
  • Частота сети: 50Гц
  • Комплектация щитового оборудования, представленная на фото может не соответствовать указанной цене и описанию: !!!
  • Страна регистрации бренда : Украина

♦Условия оформления заказа на сборку щитового оборудования♦

  1. Клиент выдает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
  2. В соответствии с техническим заданием мы готовим коммерческое предложение и отправляем Вам его любым каналом связи
  3. Создаем типовый договор на сотрудничество с Вами
  4. Вы оплачиваете свой заказ удобным Вам способом, согласно выставленному  счету нашей компанией
  5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
  6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
  7. Доставка по Вашему адресу обусловленным способом
  8. Монтаж и наладка (если это предусмотрено в договоре)
  9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
  10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020

      Компания «Инсталл Групп» занимается производством щитового оборудования типа ВРУ (вводно-распределительное устройство). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль».  Сборка щитов производится специалистами необходимой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению. Компания «Инстал Групп» производит вводно-распределительные устройство ВРУ с номиналом тока от 160А до 2500А.
Вводно-распределительное устройство ВРУ-1250А предназначено для приема, распределения потребляемой электроэнергии в электрических цепях переменного тока частотой 50Гц и напряжением 400В, а так же защищает отходящие электролинии от перегрузок и токов короткого замыкания. С помощью этого типа щитового оборудования можно проводить оперативные включения и отключения электрических сетей.

Цена указанная на сайте была просчитана с использованием оборудования производителя ETI(Словения), силовые шины - медные.


Дополнительные задачи, которые можно решить с помощью вводно-распределительного устройства ВРУ-1250А:
  • возможность бесперебойного питания потребителей от 2-х, 3-х независимых вводных источников электроэнергии. Переключения между вводами можно выполнят в ручном или автоматическом (с помощью моторизированных рубильников) режимах
  • при необходимости предоставляется возможность перераспределения нагрузки между потребителями
  • защита электрооборудования от атмосферных грозовых разрядов и помех (с помощью установки в щите ограничителя перенапряжения ОПН)
  •  возможность введения коммерческого и технического (по необходимости) учета.

Вводно-распределительное устройство ВРУ-1250А применяются производственной, жилой, общественной, административной и бытовой области.

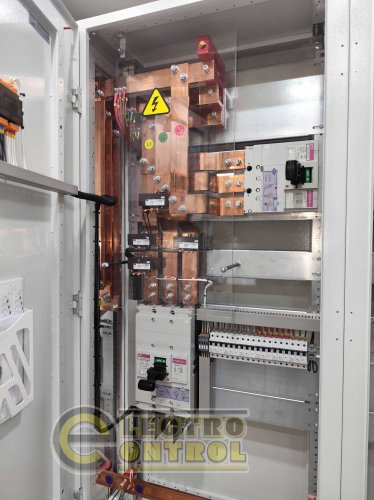

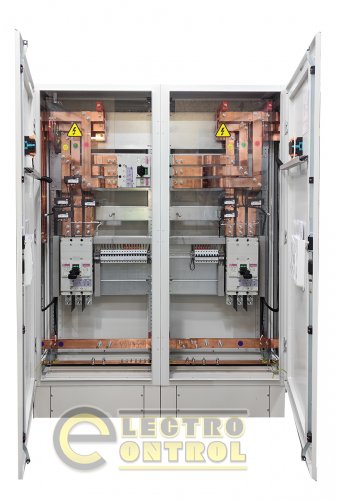

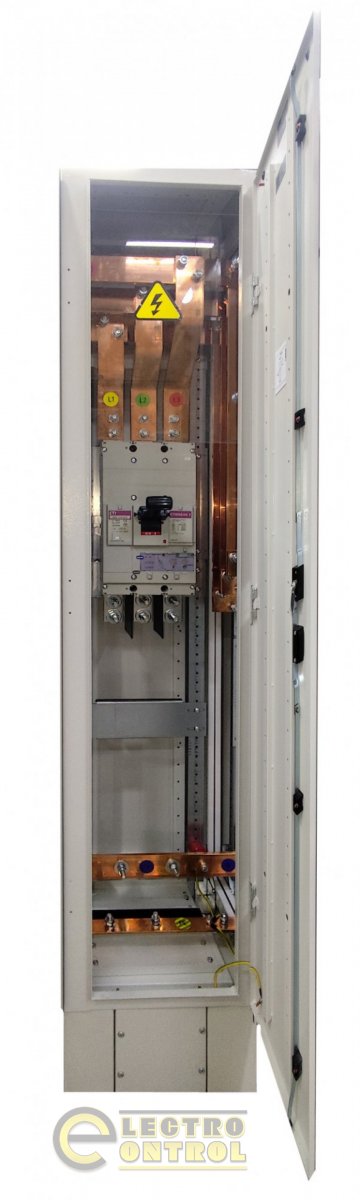

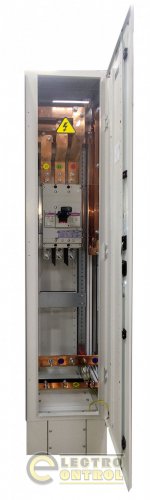

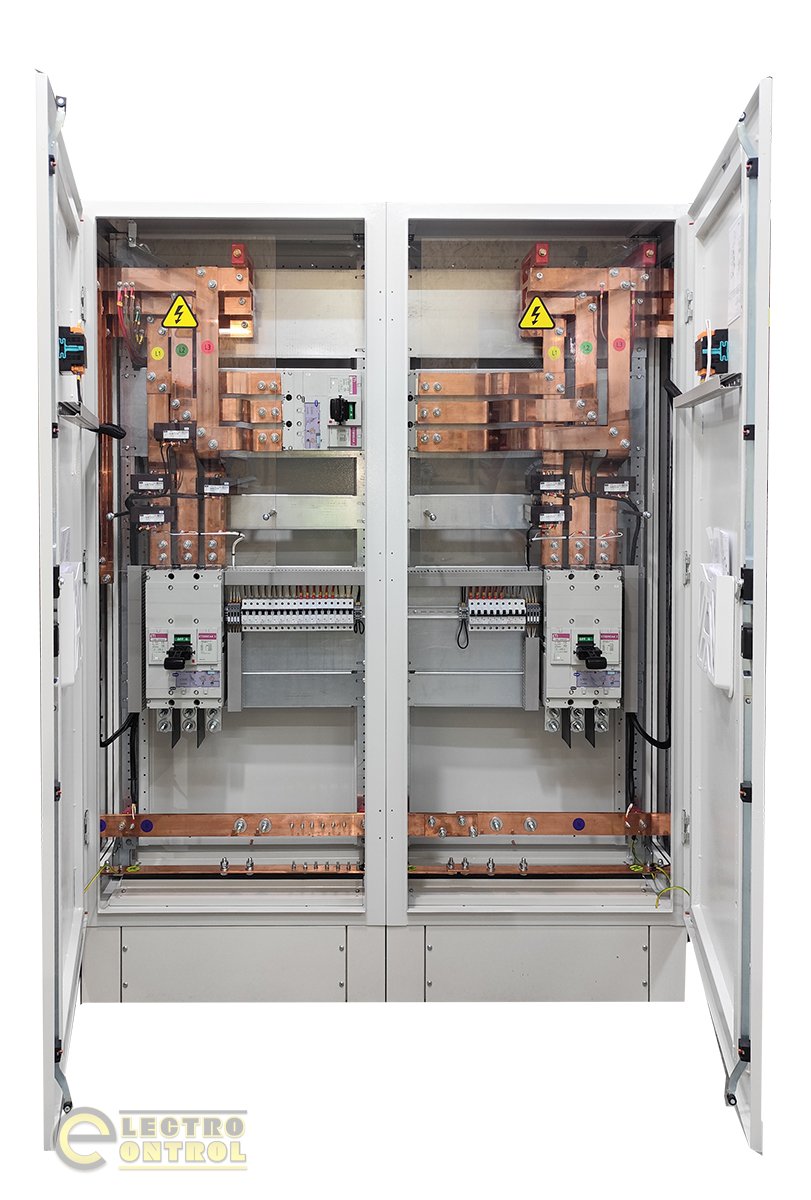

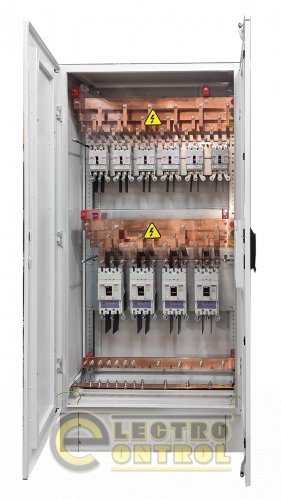

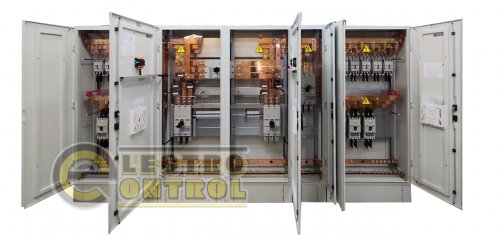

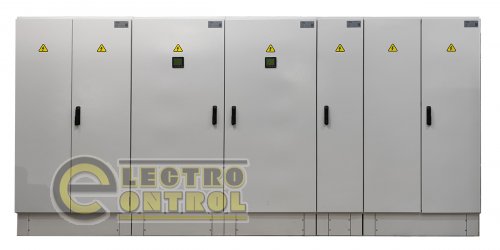

Внешний вид и габаритные размеры вводно-распределительного устройства ВРУ-1250А:



     Конструктивное исполнение ВРУ-1250А:

 ► Размер - 4000х1800х400мм (ШхВхГ) мм
 ► Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм)
 ► Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика)
 ► Климатическое исполнение – IP31 (при необходимости можно выполнить разные типы климатических исполнений)
 ► Странна производитель – Украина
 ► Производитель – ООО «Инсталл Групп»


Подробнее: https://ecshop.com.ua/p140803-shchit_avtomaticheskogo_vvoda_rezerva_avr-400-3v-400a


Схема вводно-распределительного устройства ВРУ-1250А:




           Принцип работы данной схемы вводно-распределительного устройства ВРУ-1250А:

       ВРУ обеспечивает две секции потребителей электроэнергией от трех разных вводов: "Город 1", "Город 2", "Солнечная электростанция СЕС". Выбор источника снабжения каждой секции потребителей происходит в ручном режиме с помощью автоматических выключателей. В схеме так же установлен секционный автоматический выключатель, его функция: обеспечивать ту или иную секцию шин питанием от ввода, на котором пристуствует питание (при условии, что ввод от которого потребители питаются по умолчанию отсуствует). В щите предусмотрен анализ параметров сети по вводам с помощью трансформаторов тока и аналозаторов сети (А1, А2). Каждый из потребителей защищен автоматическим выключателем соотвествуещого номинала тока (QF1, .. , QF15).


    Основной комплект оборудования которое входит во ВРУ-1250А (соотвественно техническому заданию от заказчика):

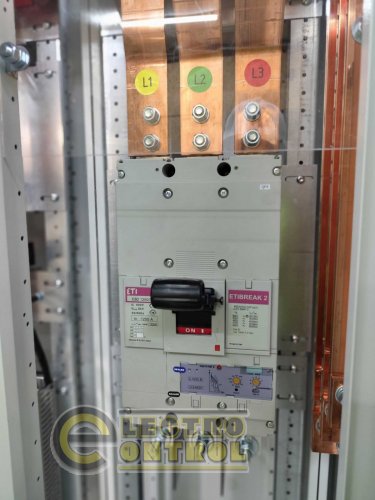

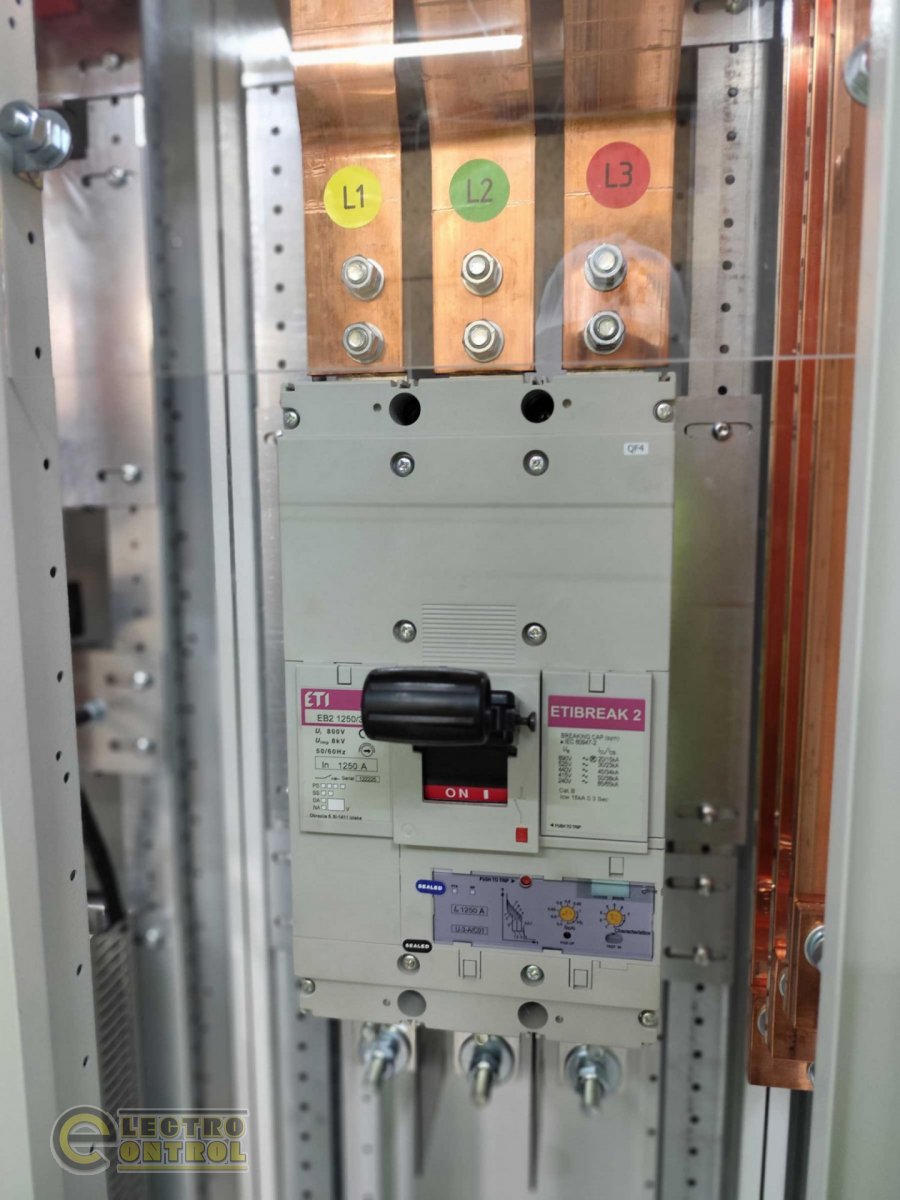

  • Три вводных автоматических выключателей 1250А;
  • Секционный автоматический выключатель 1250А;
  • Трансформаторы тока для подключения анализаторов сети;
  • Трансформаторы тока для снятия параметров для регулятора УКРМ;

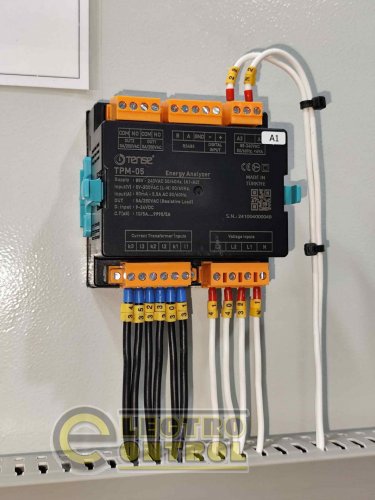

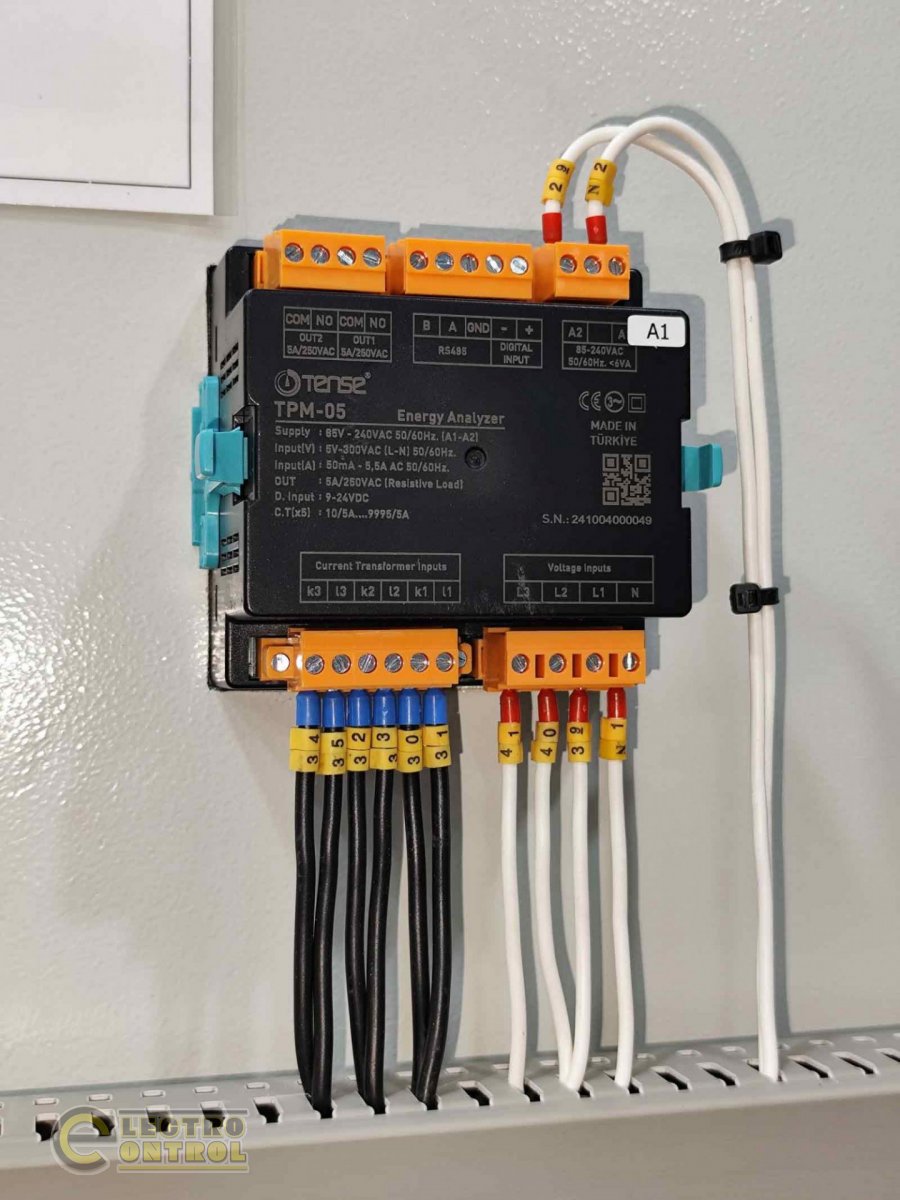

  • Анализаторы сети;

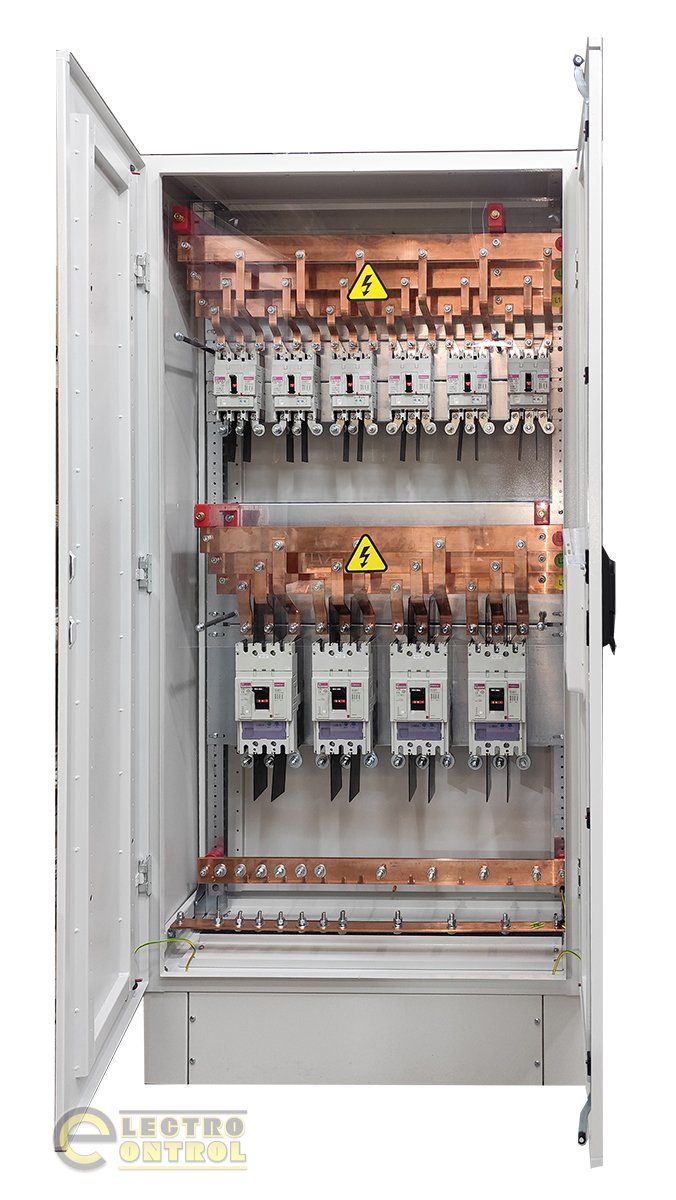

  • Корпусные автоматические выключатели для подключения потребителей и защиты отходящих линий до потребителей от токов короткого замыкания и перегрузок;
  • Нулевая шина N и шина заземления PE;
  • По требованию заказчика возможно установка дополнительной аппаратуры (устройство ограничения перенапряжения ОПН, световой индикации, амперметров, вольтметров, анализатора параметров сети, и т.п.)
     Цена указанная на сайте была просчитана с использованием оборудования производителя ETI(Словения), силовые шины - медные. При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других  бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д..
