Характеристики

  • Номинальный ток: 3200А
  • Номинальное напряжение: 380В
  • Степень защиты корпуса: IP54
  • Комплектация щитового оборудования, представленная на фото может не соответствовать указанной цене и описанию: !!!
  • Страна регистрации бренда : Украина

  ♦Условия оформления заказа на сборку щитового оборудования♦

  1. Клиент выдает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
  2. В соответствии с техническим заданием мы готовим коммерческое предложение и отправляем Вам его любым каналом связи
  3. Создаем типовый договор на сотрудничество с Вами
  4. Вы оплачиваете свой заказ удобным Вам способом, согласно выставленному  счету нашей компанией
  5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
  6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
  7. Доставка по Вашему адресу обусловленным способом
  8. Монтаж и наладка (если это предусмотрено в договоре)
  9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
  10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020

    11.

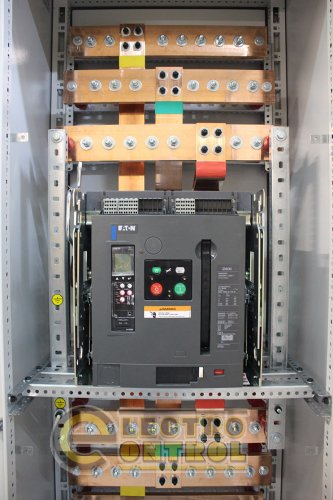

    Компания «Инсталл Групп» занимается производством щитового оборудования типа щит силовой ЩС-3200А. Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль».  Сборка щитов производится специалистами высокой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.

    Цена указанная на сайте была просчитана с использованием оборудования производителя EATON(США), корпус щита - изготовитель DKC Europe S.R.L (Италия), силовые шины – медные.  Цена на данный вид щита будет зависеть от технического задания заказчика: комплектации щита, типа автоматического выключателя, степени защиты корпуса, материала токоведущих частей.

    Силовой распределительный щит ЩС 3200А номинальным током 3200А предназначен для ввода и распределения электроэнергии 3×380/400В, защита силовых линий и подключённого оборудования, безопасной коммутации нагрузок большой мощности.

    Данный вид щитового оборудования используется в таких сферах:

  • промышленные предприятия;
  • солнечные и энергетические станции;
  • торгово-офисные центры;
  • производственные и складские комплексы;
  • главные распределительные щиты (ГРЩ).

    Преимущества использования данного щита силового ЩС-3200А:

  • высокая механическая и термическая стойкость;
  • рассчитан на высокие токовые нагрузки;
  • возможность индивидуальной комплектации;
  • удобство обслуживания и эксплуатации;
  • соответствие требованиям ПУЭ и ДСТУ.

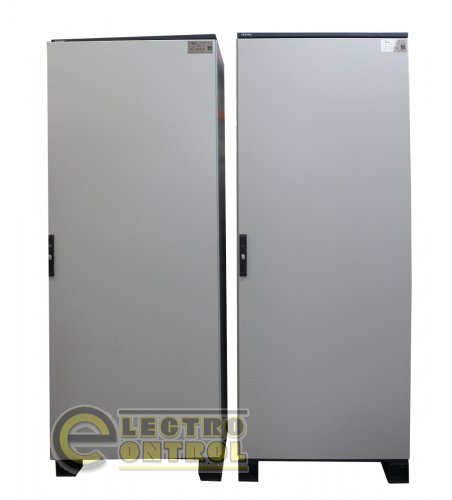

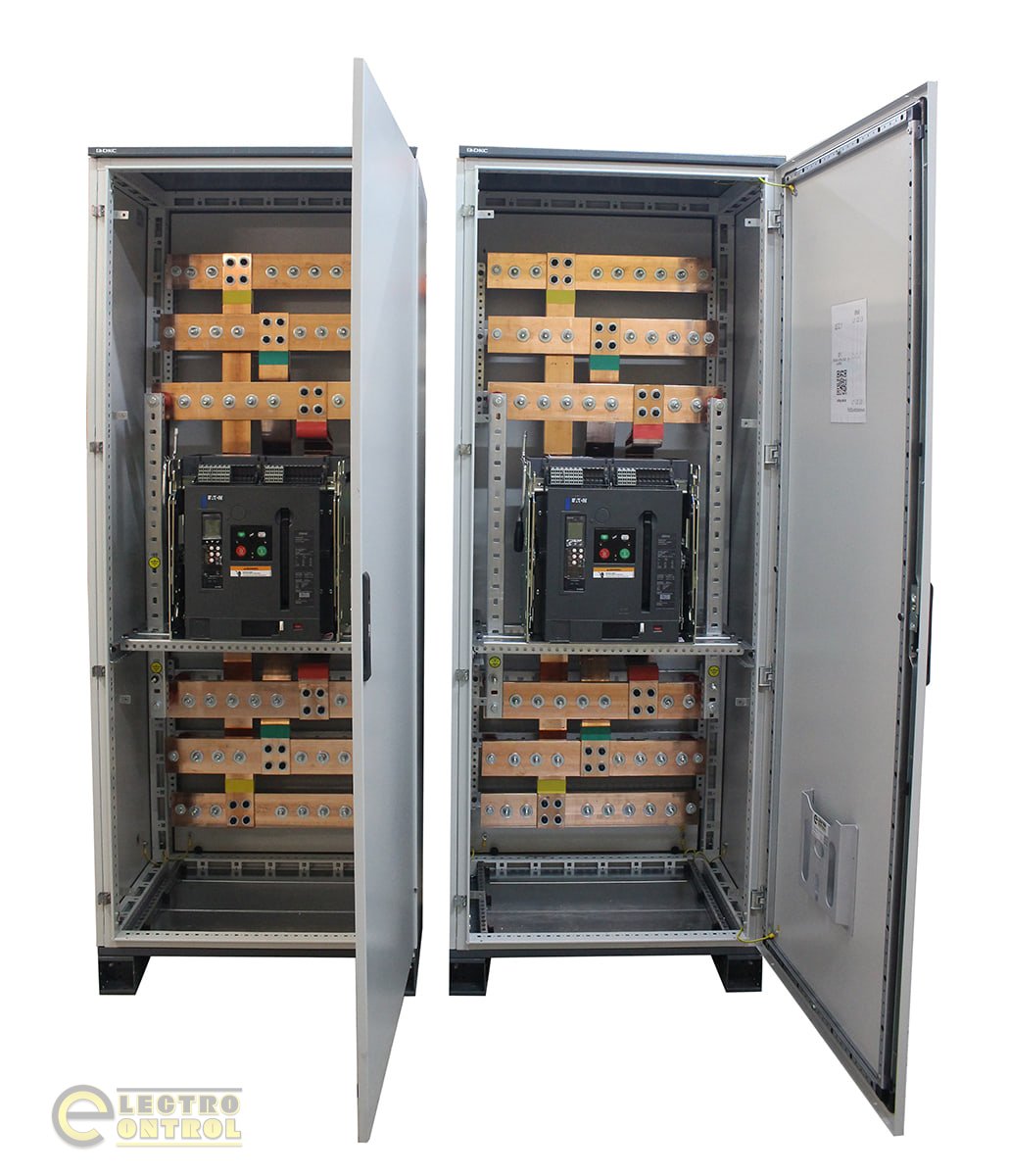

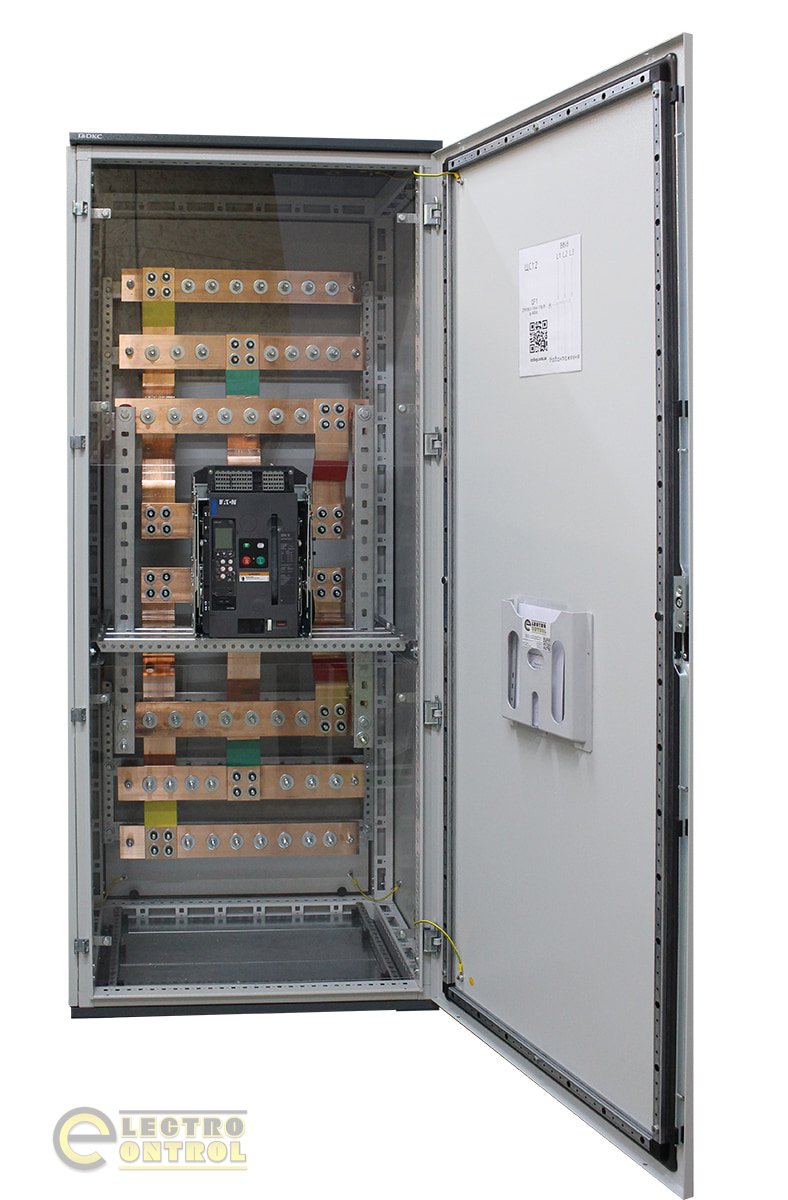

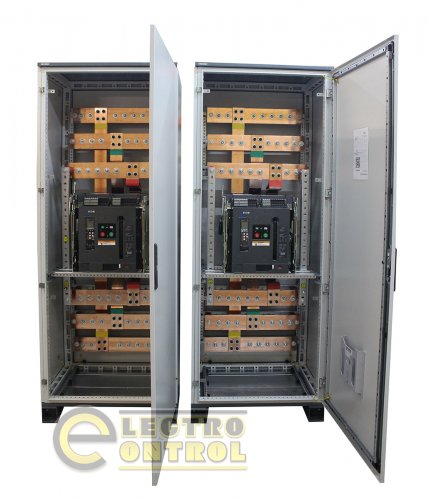

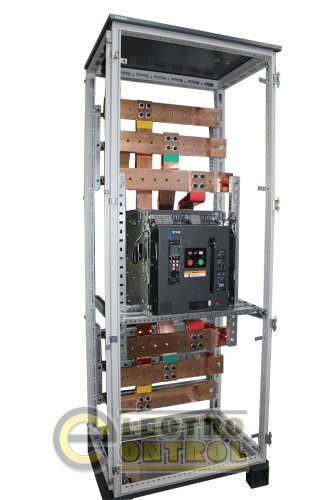

Габаритные размеры и внешний вид ЩС-3200А:



    Конструктивное исполнение корпуса Щита силового ЩС-3200А:

  • Размер – 1800х800х600мм (ВхШхГ)мм;
  • Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм), нержавеющая сталь;
  • Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика);
  • Климатическое исполнение – IP54 (по желанию заказчика можно выполнить корпус различного климатического исполнения);
  • Странна производитель – Украина;
  • Производитель – ООО «Инсталл Групп».

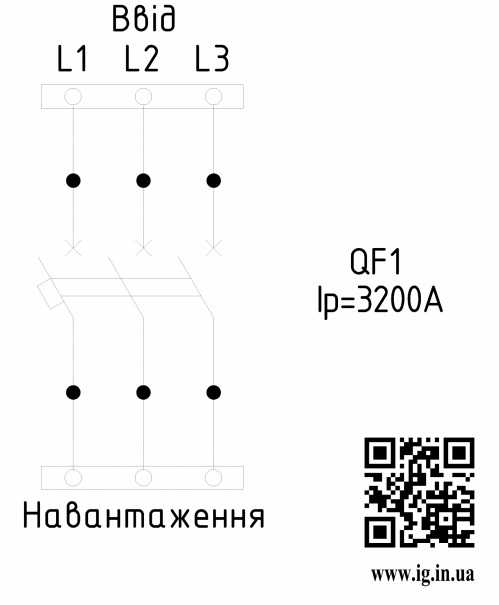

Схема управления Щита силового ЩС-3200А:

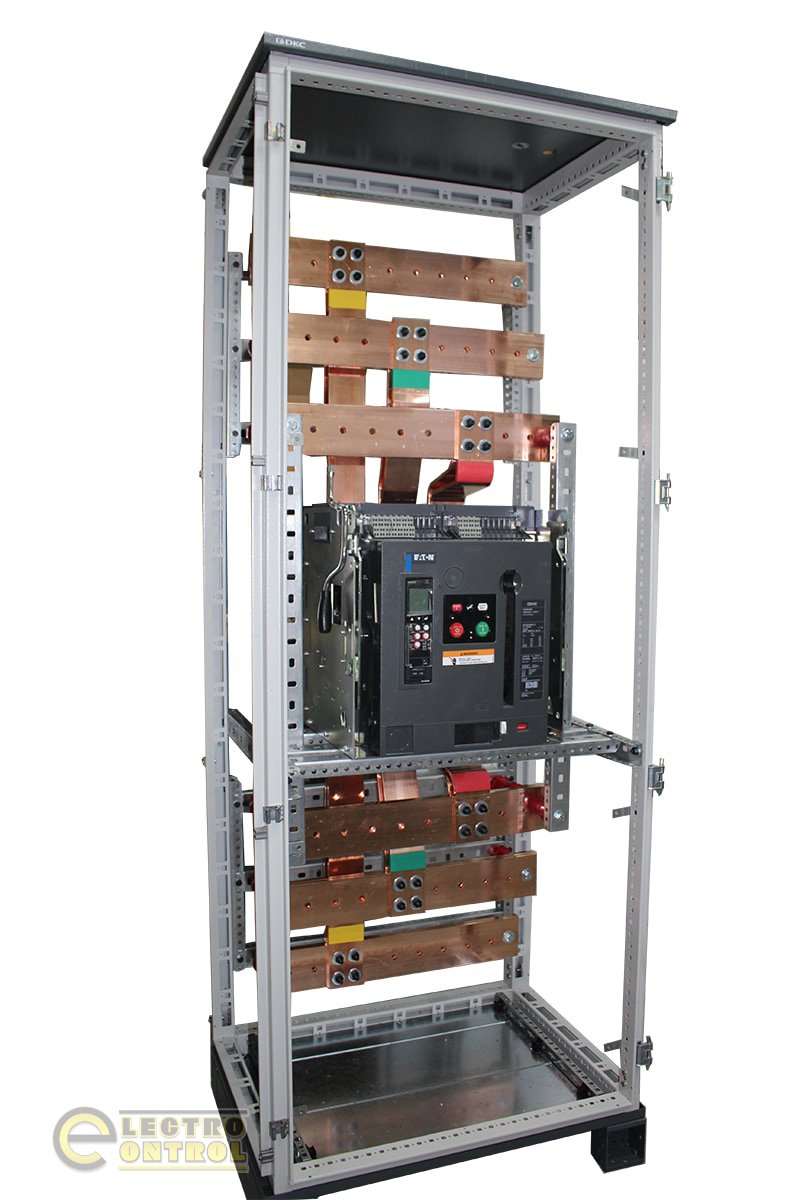

Основной комплект оборудования, которое входит в ЩС-3200А:

  • Воздушный силовой автоматический выключатель QF1 на ток до 3200А, выкатного типа;

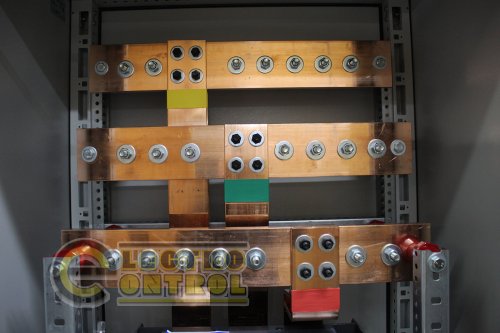

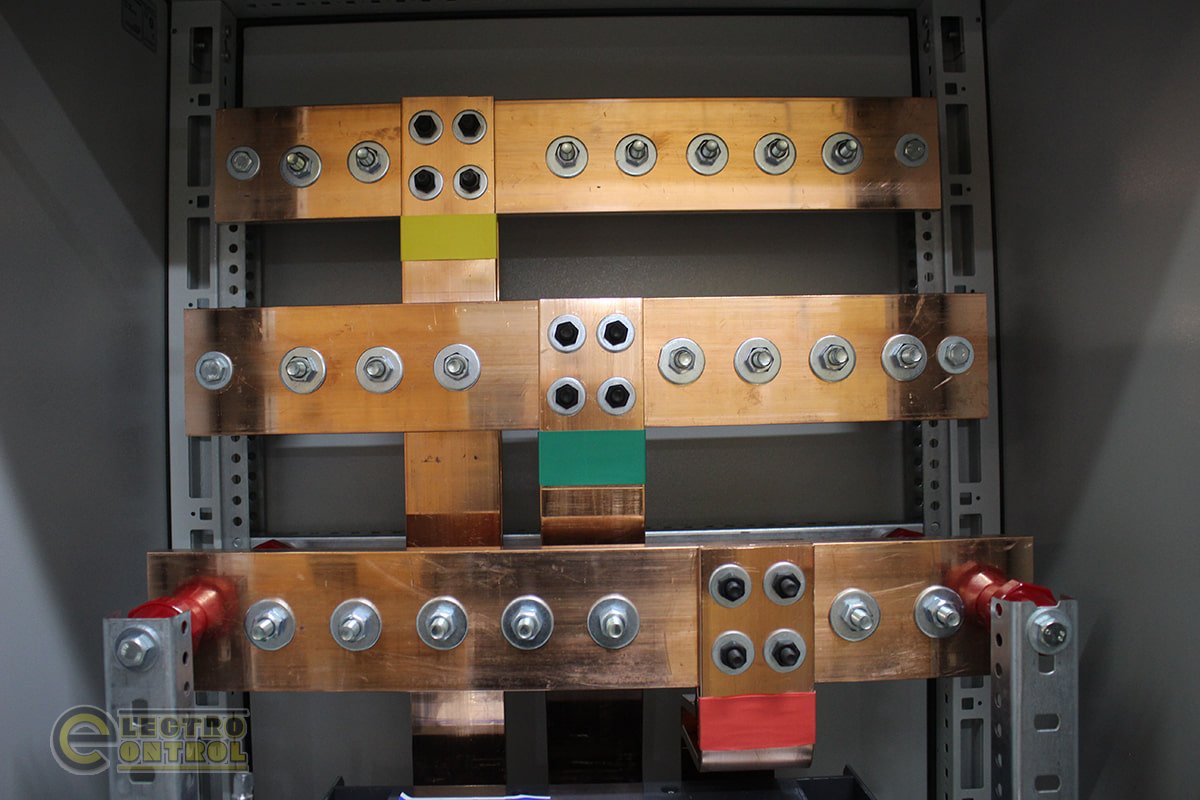

  • Медные токопроводящие шины (L1, L2, L3)
  • Верхний или нижний ввод кабелей (по проекту)
  • Защитные экраны и предупредительные знаки электробезопасности
  • По требованию заказчика возможна установка дополнительной аппаратуры: ОПН, амперметров, вольтметров, анализатора параметров сети и т.п..
Цена указанная на сайте была просчитана  с использованием оборудования производителя ЕATON. При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других  бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEC (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д..
