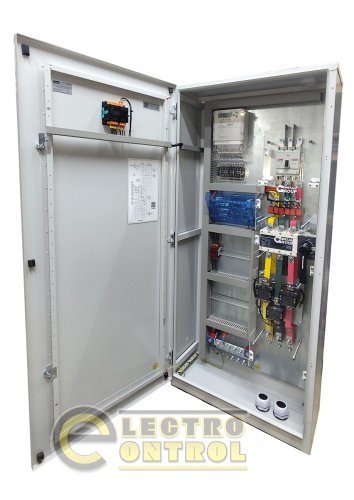

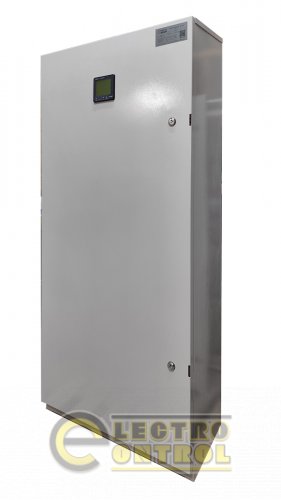

Ящик вводной-учетный ЯВУ-250А (ЩУ-250А) "Город - ДГУ"

  ♦Условия оформления заказа на сборку щитового оборудования♦

1. Клиент выдает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
2. В соответствии с техническим заданием мы готовим коммерческое предложение и отправляем Вам его любым каналом связи
3. Создаем типовый договор на сотрудничество с Вами
4. Вы оплачиваете свой заказ удобным Вам способом, согласно выставленному  счету нашей компанией
5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
7. Доставка по Вашему адресу обусловленным способом
8. Монтаж и наладка (если это предусмотрено в договоре)
9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020

---

   Компания «Инсталл Групп» занимается производством щитового оборудования типа ЯВУ (ящик вводно-учетный). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль».  Сборка щитов производится специалистами высокой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.

    Цена указанная на сайте была просчитана с использованием оборудования производителя ETI(Словения).

   Представленный щит ЯВУ-250А (ЩУ-250А) с возможностью работы от сети и генератора предназначен для коммерческого учёта потребляемой электроэнергии в трёхфазных сетях переменного тока 0,4 кВ. Щит обеспечивает измерение активной электроэнергии, контроль токов по фазам, безопасное подключение нагрузки, а также возможность учёта электроэнергии от основной сети.

     Данный вид щитового оборудования используется в таких сферах:

• Промышленные предприятия и производственные цеха;

• Коммерческие объекты (ТЦ, склады, бизнес-центры);

• Жилые и административные здания;

• Объекты с резервным электроснабжением от дизель- или бензогенератора;

• Временные и строительные площадки;

• Объекты с повышенными требованиями к контролю потребления электроэнергии.

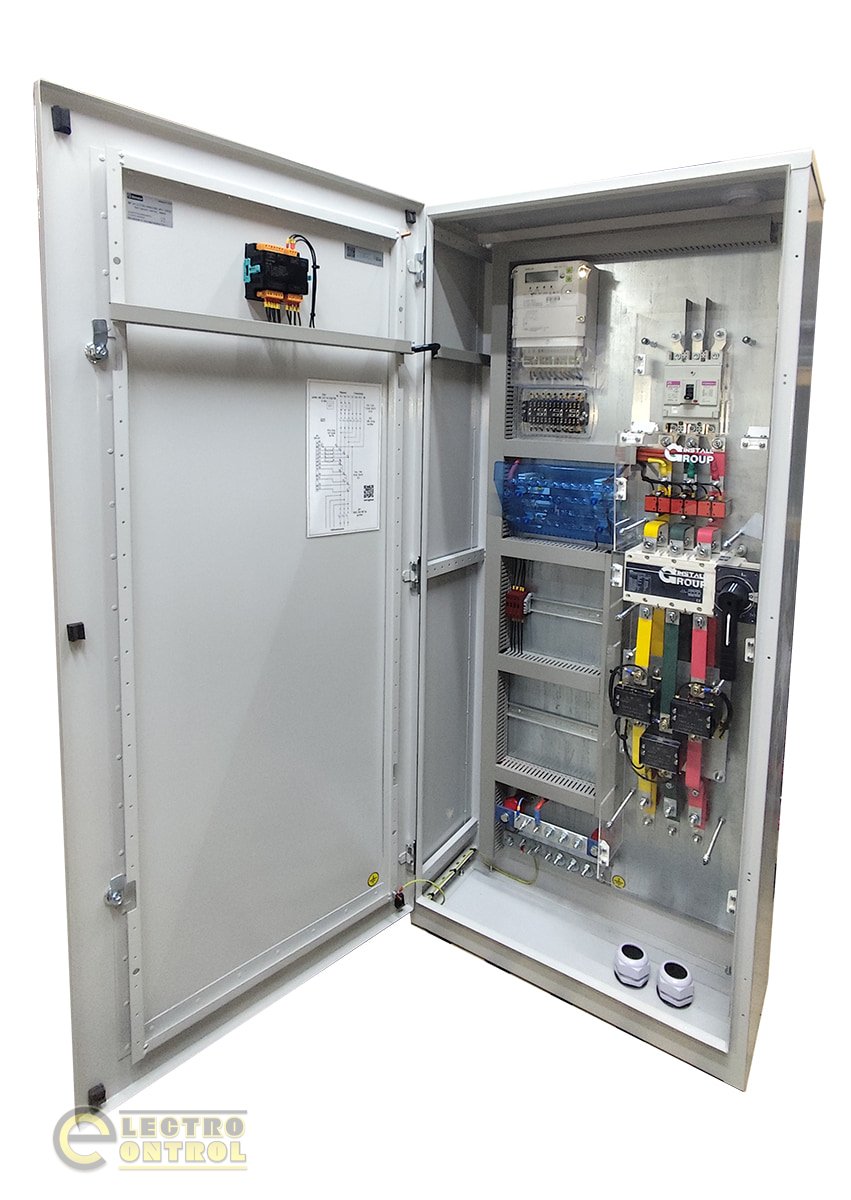

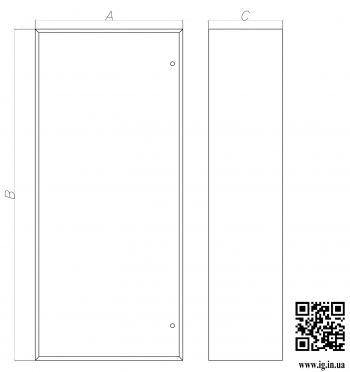

Внешний вид и габаритные размеры ЯВУ-250А (ЩУ-250А) "Город - ДГУ":



    Конструктивное исполнение корпуса Ящика вводного-учетного ЯВУ-250А (ЩУ-250А) "Город - ДГУ":

 ♦ Размер – 1600х700х300мм (ВхШхГ)мм
 ♦ Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм), нержавеющая сталь, ударопрочный ABS, ASA или PES пластик
 ♦ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика)
 ♦ Климатическое исполнение – IP54 (по желанию заказчика можно выполнить корпус различного климатического исполнения)
 ♦ Странна производитель – Украина
 ♦ Производитель – ООО «Инсталл Групп»

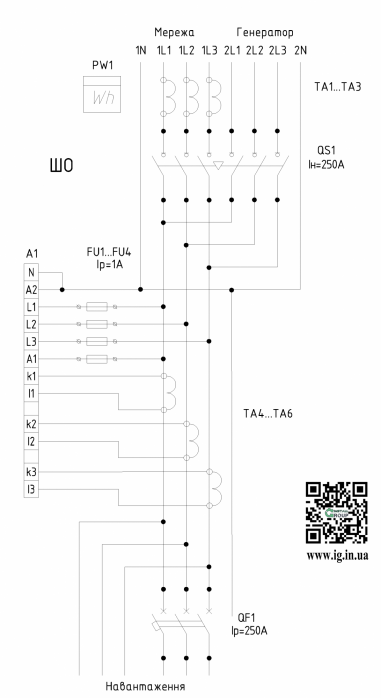

Схема управления ЯВУ-250А (ЩУ-250А) "Город-ДГУ":



   Принцип работы данной схемы ЯВУ-250А (ЩУ-250А) "Город-ДГУ":

Питание может поступать от основной сети («Мережа») или от генератора, что реализовано через коммутационное устройство (переключатель нагрузки QS 1).

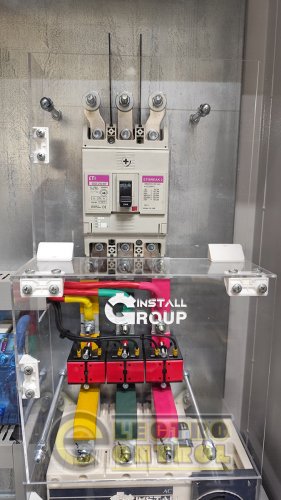

По вводу «Мережа» осуществляется коммерческий учет (кВт·ч) с помощью трансформаторов тока TA1–TA3 с коэффициентом трансформации 250/5 А и классом точности 0,5S, что обеспечивает высокую точность учёта. Для контроля параметров сети в щите установлен мультиметр А1, который подключен через трансформаторы тока ТА4-ТА6  с коэффициентом трансформации 250/5 А и классом точности 0,5. Коммутация и отключение нагрузки выполняются через послеучетный автоматический выключатель, установленный на выходе щита.

Нулевая шина и разделение цепей выполнены в соответствии с требованиями ПУЭ, что повышает надёжность и безопасность эксплуатации.

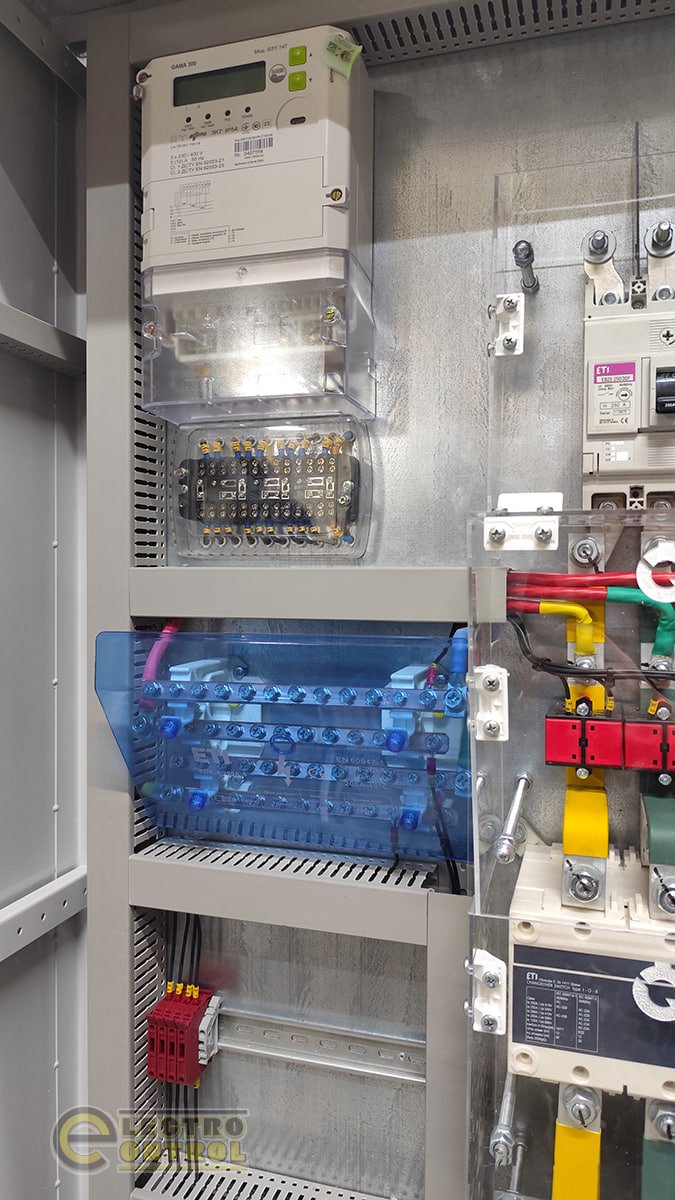

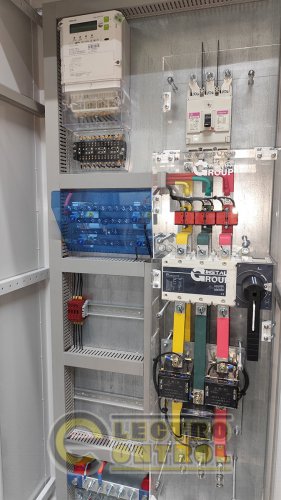

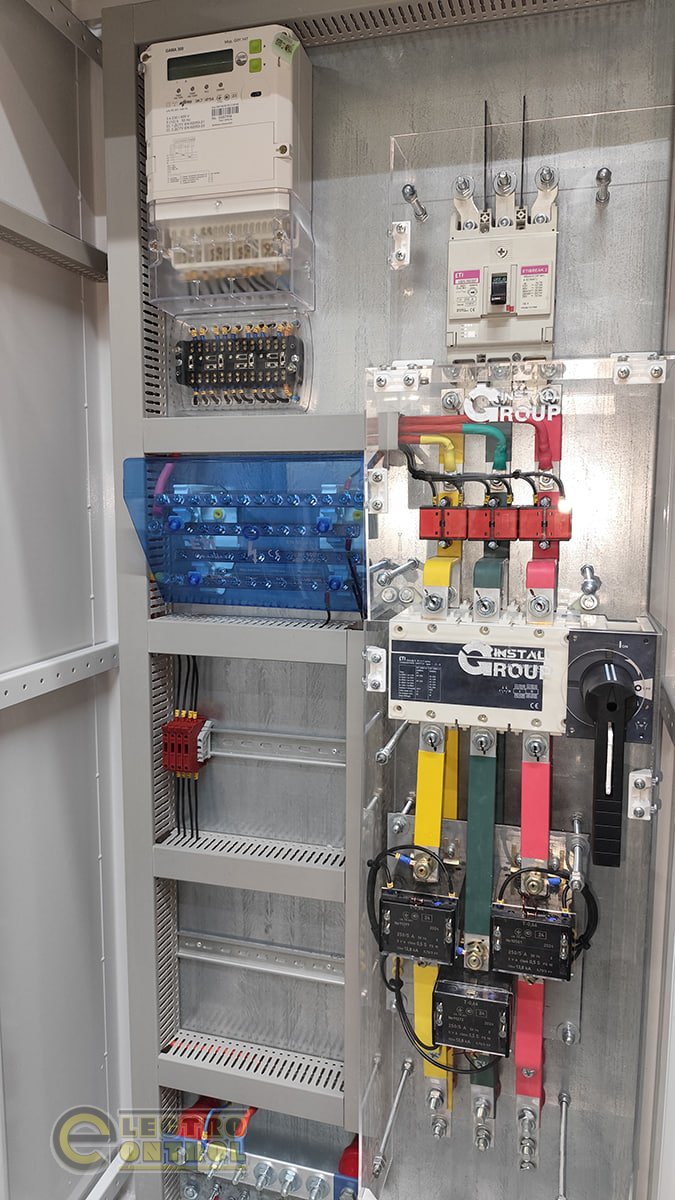

     Основной комплект оборудования которое входит в ЯВУ-250А (ЩУ-250А) "Город-ДГУ":

• Вводной перекидной рубильник QS 1

• Трансформаторы тока 250/5. Трансформаторы тока с классом точности Т-0,5S производителя "МЕГОММЕТР" и ІМЕ (Италия) соответственно ТЗ.

• Счетчик электроэнергии. Есть возможность укомплектовать счетчиками следующих производителей: ELGAMA-ELECTRONIKA (Литва); MTX TeleTec (Украина), NIK (Украига). Примечание: счетчики ELGAMA и MTX комплектуются для коммерческого и технического учета

• Клеммная колодка позволяет подключатся к счетчику в независимости от сечения проводов/кабелей приходящих в щите. А так же дает возможность изымать счетчик для поверки счетчика с шунтированием трансформатора тока

• Цифровой мультиметр

• Нулевая шина N и шина заземления РЕ

Цена указанная на сайте была просчитана  с использованием оборудования производителя ЕТІ. При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других  бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEC (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д..
