Характеристики

  • Устройство: диф. автомат
  • Номинальный ток, А: 25
  • Количество полюсов: 4
  • Отключающая способность, kA: 6 kA
  • Отключающая характеристика: С
  • Ток утечки, mA: 300
  • Тип: A
  • Серия: АВДТ34
  • Страна производитель товара: Китай

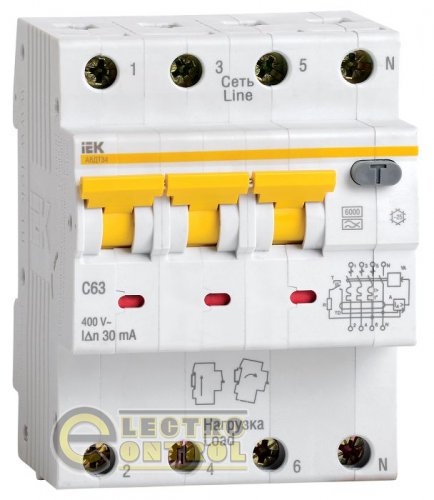

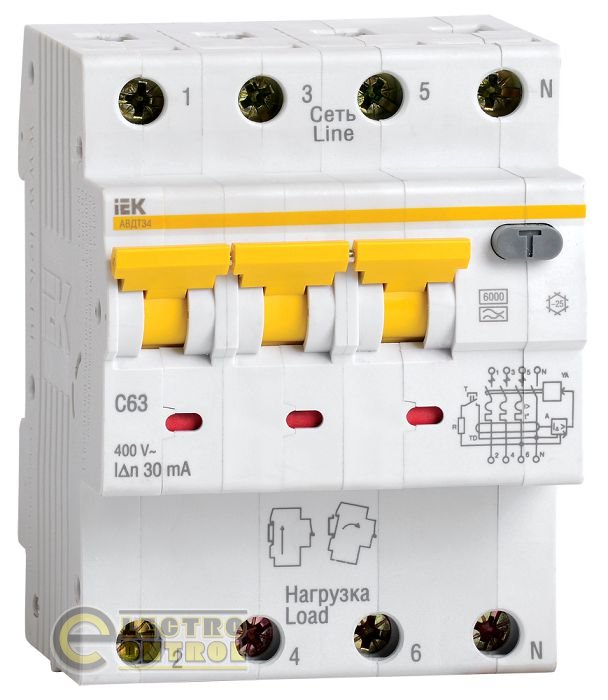

Автоматические выключатели дифференциального тока АВДТ34 со встроенной защитой от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.

Автоматические выключатели дифференциального тока АВДТ34 выпускаются в 4-полюсном исполнении на номинальные токи 6А, 10 А, 16 А, 25 А, 32 А и номинальные отключающие дифференциальные токи 10 мА, 30 мА, 100 мА, 300 мА.

Преимущества

  • Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков
  • Номинальный условный ток короткого замыкания 6000 А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты
  • Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
  • Высокая электрическая износостойкость - не менее 6000 включений.
  • Серебросодержащие напайки на контактах
  • Широкий ассортимент номинальных токов (6 А, 10 А, 16 А, 25 А, 32 А) и номинальных отключающих дифференциальных токов (10 мА, 30 мА, 100 мА, 300 мА)
  • Индикатор положения контактов.
  • Расширенный диапазон рабочих температур от –25 °С до +40 °С.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
  • Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
  • Главные контакты 4-полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично «обрыву нуля» в сети.
  • Возможность подключения:

    - универсального контакта состояния КДУ60

    - расцепителя независимого РН 60

Технические характеристики
Число полюсов 3Р+N
Наличие защиты от сверхтоков В каждом фазном полюсе
Номинальное рабочее напряжение Ue, В 400
Диапазон рабочих напряжений U, В 50?460
Номинальная частота сети, Гц 50
Номинальный ток In, А 25
Номинальный отключающий дифференциальный ток (уставка) I?n, мА 300
Номинальный не отключающий дифференциальный ток I?n0, А 0,5I?n
Номинальная наибольшая коммутационная способность Icn, А 6000
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип А
Характеристика срабатывания от сверхтоков, тип С
Механическая износостойкость, циклов В-О, не менее 10000
Электрическая износостойкость, циклов В-О, не менее 6000
Максимальное сечение провода, присоединяемого к зажимам, мм? 25
Наличие драг. металлов: серебро, г/полюс 0,8
Масса, кг 0,4
Степень защиты по ГОСТ 14254 (МЭК 529) IP20
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ3.1
