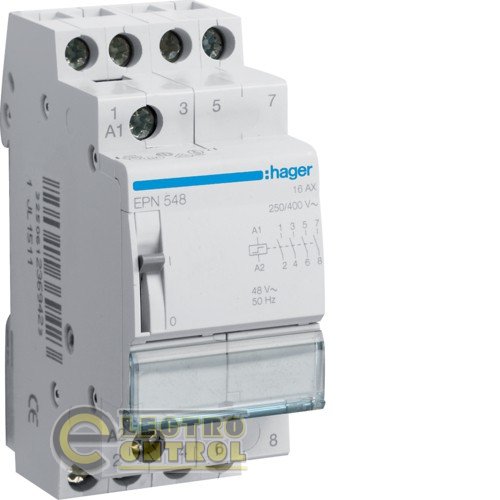

Hager EPN548 48В-AC 16А 4НО

Детальный обзор импульсного переключателя Hager EPN548 48В-AC 16А 4НО

Импульсное реле Hager EPN548 с двумя нормально открытыми контактами используется для импульсного управления цепями освещения с потребляемым током 16А. Реле также функционирует как выключатель с дистанционным управлением.

Hager EPN548 быстро и без проблем устанавливается в электрические распределительные устройства в жилых и офисных помещениях. Дополнительные модули позволяют организовать централизованное управление освещением всех комнат на одном или всех этажах здания.

Высокая степень защиты обеспечивается тем, что ручное включение и индикация положения контактов находится непосредственно на аппарате. Легкое и надежное подсоединение проводников осуществляется благодаря использованию новой технологии присоединения QuickConnect. Винтовые втулочные клеммы, которые монтируются крестовой отвёрткой PZ2, обеспечивают безопасное подсоединение кабеля.

Максимальная длительность импульса на катушку управления реле не должна превышать 60 секунд, при длительности одного импульса более одной минуты катушка реле будет поврежден.

Технические параметры импульсного реле Hager EPN548

• Тип контактов: 4 НВ
• Количество контактов: 4
• Номинальный ток: 16 A
• Напряжение при переменном токе 48 V
• Напряжение цепи управления постоянного тока: 24 V
• Кильксть модулей: 2
• Номинальное рабочее напряжение переменного тока 250/400 V
• Номинальное напряжение изоляции: 400 V
• Пусковая мощность поглощается 55 VA
• Частота: 50/60 Hz
• Тип соединения: Винтовой
• Общая рассеиваемая мощность под номинальным током: 4,8 W
• Количество механических процессов: 500000
• Поперечный разрез соединения с гибким проводом: 1 - 6 мм²
• Поперечный разрез соединения с жестким проводом: 1,5 - 10 мм²
• Эксплуатационная температура: -5 to 40 ° C
• Температура хранения: -40 to 80 ° C
• Высота: 83 mm
• Ширина: 35 mm
• Глубина: 63 mm

Схема подключения импульсного управления EPN548 48В-AC 16А 4НО
