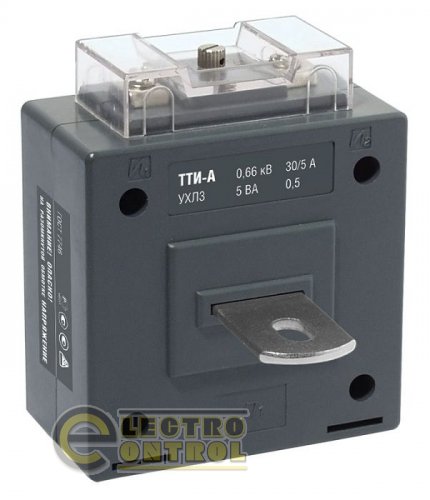

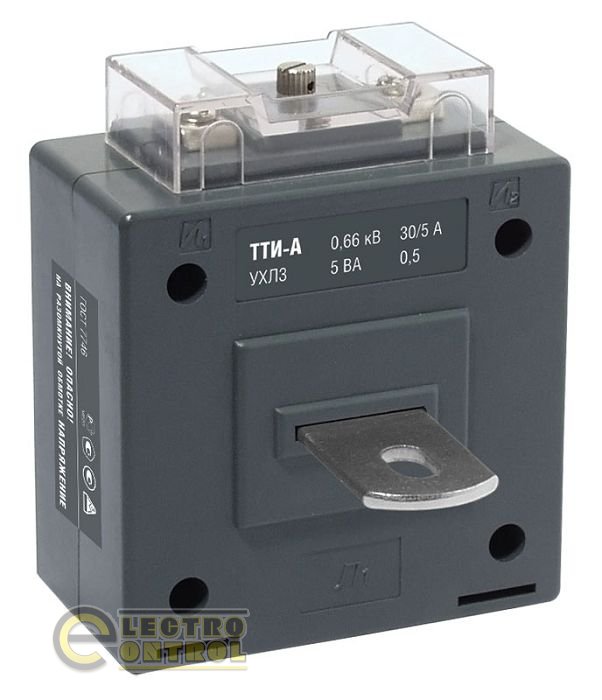

Трансформатор тока ТТИ-А 75/5А 5ВА класс 0,5

Трансформаторы тока ТТИ предназначены: для применения в схемах учета электроэнергии при расчетах с потребителями; для применения в схемах коммерческого учета электроэнергии; для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. На основании положительных результатов испытаний на трансформаторы тока ТТИ выдан сертификат об утверждении типа средств измерений CN.C.34.083A №28362.

Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями,в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.

Медная луженая шина у трансформаторов ТТИ А дает возможность подключать как медные, так и алюминиевые проводники.

-Корпус трансформаторов ТТИ выполнен из самозатухающего пластика.

-В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки.

-Комплектуются трансформаторы ТТИ А винтами и гайками для крепления проводников.

-Трансформаторы ТТИ 30-ТТИ 125 комплектуются скобой для крепления шины в окне трансформатора.

-Вес и габариты - на 10-20% меньше аналогичных трансформаторов тока других отечественных производителей.

Номинальное напряжение Uном, 0,66 кВ

Наибольшее рабочее напряжение, 0,72 кВ

Номинальная частота сети fном, 50 Гц

Номинальный первичный ток трансформатора I1ном, А:

-для ТТИ-А 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 120; 125; 150; 200; 250; 300; 400; 500; 600; 800; 1000

-для ТТИ-30 150;200;250;300

-для ТТИ-40 300;400;500;600

-для ТТИ-60 600;750;800;1000

-для ТТИ-85 750;800;1000;1200;1500

-для ТТИ-100 1000;1200;1250;1500;1600;2000;2500;3000

-для ТТИ-125 1500;2000;2500;3000;4000;5000

Номинальный вторичный рабочий ток I2ном, 5 А

Номинальная вторичная нагрузка S2ном, с коэффициентом мощности cos ϕ=0,8, B⋅А:

-для ТТИ-А,ТТИ-30,ТТИ-40 - 5;10

-для ТТИ-60 10;15

-для ТТИ-85, ТТИ-100, ТТИ-125 - 15

Класс точности 0,5; 0,5S

Номинальный коэффициент трансформации nном, определяемый по формуле nном=I1ном/I2ном

Номинальный коэффициент безопасности вторичной обмотки 5 КБном

Испытательное одноминутное напряжение частотой 50 Гц, 3 кВ

Устройства и артикулы серии:

ITT20-2-05-0150 Трансформатор тока ТТИ-30 150/5А 5ВА класс 0,5 ИЭК

ITT20-2-05-0200 Трансформатор тока ТТИ-30 200/5А 5ВА класс 0,5 ИЭК

ITT20-2-05-0250 Трансформатор тока ТТИ-30 250/5А 5ВА класс 0,5 ИЭК

ITT20-2-05-0300 Трансформатор тока ТТИ-30 300/5А 5ВА класс 0,5 ИЭК

ITT30-2-05-0300 Трансформатор тока ТТИ-40 300/5А 5ВА класс 0,5 ИЭК

ITT30-2-05-0400 Трансформатор тока ТТИ-40 400/5А 5ВА класс 0,5 ИЭК

ITT30-2-05-0500 Трансформатор тока ТТИ-40 500/5А 5ВА класс 0,5 ИЭК

ITT30-2-05-0600 Трансформатор тока ТТИ-40 600/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0010 Трансформатор тока ТТИ-А 10/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0100 Трансформатор тока ТТИ-А 100/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-1000 Трансформатор тока ТТИ-А 1000/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0120 Трансформатор тока ТТИ-А 120/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0125 Трансформатор тока ТТИ-А 125/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0015 Трансформатор тока ТТИ-А 15/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0150 Трансформатор тока ТТИ-А 150/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0020 Трансформатор тока ТТИ-А 20/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0200 Трансформатор тока ТТИ-А 200/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0025 Трансформатор тока ТТИ-А 25/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0250 Трансформатор тока ТТИ-А 250/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0030 Трансформатор тока ТТИ-А 30/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0300 Трансформатор тока ТТИ-А 300/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0040 Трансформатор тока ТТИ-А 40/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0400 Трансформатор тока ТТИ-А 400/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0005 Трансформатор тока ТТИ-А 5/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0050 Трансформатор тока ТТИ-А 50/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0500 Трансформатор тока ТТИ-А 500/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0060 Трансформатор тока ТТИ-А 60/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0600 Трансформатор тока ТТИ-А 600/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0075 Трансформатор тока ТТИ-А 75/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0080 Трансформатор тока ТТИ-А 80/5А 5ВА класс 0,5 ИЭК

ITT10-2-05-0800 Трансформатор тока ТТИ-А 800/5А 5ВА класс 0,5 ИЭК



ITT20-2-10-0200 Трансформатор тока ТТИ-30 200/5А 10ВА класс 0,5 ИЭК

ITT20-2-10-0250 Трансформатор тока ТТИ-30 250/5А 10ВА класс 0,5 ИЭК

ITT20-2-10-0300 Трансформатор тока ТТИ-30 300/5А 10ВА класс 0,5 ИЭК

ITT30-2-10-0300 Трансформатор тока ТТИ-40 300/5А 10ВА класс 0,5 ИЭК

ITT30-2-10-0400 Трансформатор тока ТТИ-40 400/5А 10ВА класс 0,5 ИЭК

ITT30-2-10-0500 Трансформатор тока ТТИ-40 500/5А 10ВА класс 0,5 ИЭК

ITT30-2-10-0600 Трансформатор тока ТТИ-40 600/5А 10ВА класс 0,5 ИЭК

ITT40-2-10-1000 Трансформатор тока ТТИ-60 1000/5А 10ВА класс 0,5 ИЭК

ITT40-2-10-0600 Трансформатор тока ТТИ-60 600/5А 10ВА класс 0,5 ИЭК

ITT40-2-10-0750 Трансформатор тока ТТИ-60 750/5А 10ВА класс 0,5 ИЭК

ITT40-2-10-0800 Трансформатор тока ТТИ-60 800/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0100 Трансформатор тока ТТИ-А 100/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-1000 Трансформатор тока ТТИ-А 1000/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0120 Трансформатор тока ТТИ-А 120/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0125 Трансформатор тока ТТИ-А 125/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0150 Трансформатор тока ТТИ-А 150/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0200 Трансформатор тока ТТИ-А 200/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0250 Трансформатор тока ТТИ-А 250/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0300 Трансформатор тока ТТИ-А 300/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0400 Трансформатор тока ТТИ-А 400/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0050 Трансформатор тока ТТИ-А 50/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0500 Трансформатор тока ТТИ-А 500/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0600 Трансформатор тока ТТИ-А 600/5А 10ВА класс 0,5 ИЭК

ITT10-2-10-0800 Трансформатор тока ТТИ-А 800/5А 10ВА класс 0,5 ИЭК



ITT60-2-15-1000 Трансформатор тока ТТИ-100 1000/5А 15ВА класс 0,5 ИЭК

ITT60-2-15-1200 Трансформатор тока ТТИ-100 1200/5А 15ВА класс 0,5 ИЭК

ITT60-2-15-1250 Трансформатор тока ТТИ-100 1250/5А 15ВА класс 0,5 ИЭК

ITT60-2-15-1500 Трансформатор тока ТТИ-100 1500/5А 15ВА класс 0,5 ИЭК

ITT60-2-15-1600 Трансформатор тока ТТИ-100 1600/5А 15ВА класс 0,5 ИЭК

ITT60-2-15-2000 Трансформатор тока ТТИ-100 2000/5А 15ВА класс 0,5 ИЭК

ITT60-2-15-2500 Трансформатор тока ТТИ-100 2500/5А 15ВА класс 0,5 ИЭК

ITT60-2-15-3000 Трансформатор тока ТТИ-100 3000/5А 15ВА класс 0,5 ИЭК

ITT70-2-15-1500 Трансформатор тока ТТИ-125 1500/5А 15ВА класс 0,5 ИЭК

ITT70-2-15-2000 Трансформатор тока ТТИ-125 2000/5А 15ВА класс 0,5 ИЭК

ITT70-2-15-2500 Трансформатор тока ТТИ-125 2500/5А 15ВА класс 0,5 ИЭК

ITT70-2-15-3000 Трансформатор тока ТТИ-125 3000/5А 15ВА класс 0,5 ИЭК

ITT70-2-15-4000 Трансформатор тока ТТИ-125 4000/5А 15ВА класс 0,5 ИЭК

ITT70-2-15-5000 Трансформатор тока ТТИ-125 5000/5А 15ВА класс 0,5 ИЭК

ITT40-2-15-1000 Трансформатор тока ТТИ-60 1000/5А 15ВА класс 0,5 ИЭК

ITT40-2-15-0600 Трансформатор тока ТТИ-60 600/5А 15ВА класс 0,5 ИЭК

ITT40-2-15-0750 Трансформатор тока ТТИ-60 750/5А 15ВА класс 0,5 ИЭК

ITT40-2-15-0800 Трансформатор тока ТТИ-60 800/5А 15ВА класс 0,5 ИЭК

ITT50-2-15-1000 Трансформатор тока ТТИ-85 1000/5А 15ВА класс 0,5 ИЭК

ITT50-2-15-1200 Трансформатор тока ТТИ-85 1200/5А 15ВА класс 0,5 ИЭК

ITT50-2-15-1500 Трансформатор тока ТТИ-85 1500/5А 15ВА класс 0,5 ИЭК

ITT50-2-15-0750 Трансформатор тока ТТИ-85 750/5А 15ВА класс 0,5 ИЭК

ITT50-2-15-0800 Трансформатор тока ТТИ-85 800/5А 15ВА класс 0,5 ИЭК



ITT20-3-05-0200 Трансформатор тока ТТИ-30 200/5А 5ВА класс 0,5S ИЭК

ITT20-3-05-0250 Трансформатор тока ТТИ-30 250/5А 5ВА класс 0,5S ИЭК

ITT20-3-05-0300 Трансформатор тока ТТИ-30 300/5А 5ВА класс 0,5S ИЭК

ITT30-3-05-0400 Трансформатор тока ТТИ-40 400/5А 5ВА класс 0,5S ИЭК

ITT30-3-05-0500 Трансформатор тока ТТИ-40 500/5А 5ВА класс 0,5S ИЭК

ITT30-3-05-0600 Трансформатор тока ТТИ-40 600/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0010 Трансформатор тока ТТИ-А 10/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0100 Трансформатор тока ТТИ-А 100/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0120 Трансформатор тока ТТИ-А 120/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0125 Трансформатор тока ТТИ-А 125/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0015 Трансформатор тока ТТИ-А 15/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0150 Трансформатор тока ТТИ-А 150/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0020 Трансформатор тока ТТИ-А 20/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0200 Трансформатор тока ТТИ-А 200/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0025 Трансформатор тока ТТИ-А 25/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0250 Трансформатор тока ТТИ-А 250/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0030 Трансформатор тока ТТИ-А 30/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0040 Трансформатор тока ТТИ-А 40/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0005 Трансформатор тока ТТИ-А 5/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0050 Трансформатор тока ТТИ-А 50/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0060 Трансформатор тока ТТИ-А 60/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0075 Трансформатор тока ТТИ-А 75/5А 5ВА класс 0,5S ИЭК

ITT10-3-05-0080 Трансформатор тока ТТИ-А 80/5А 5ВА класс 0,5S ИЭК
