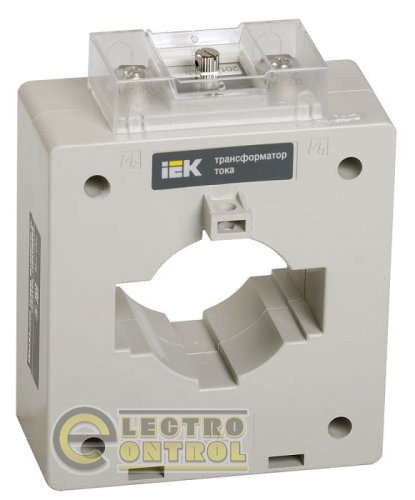

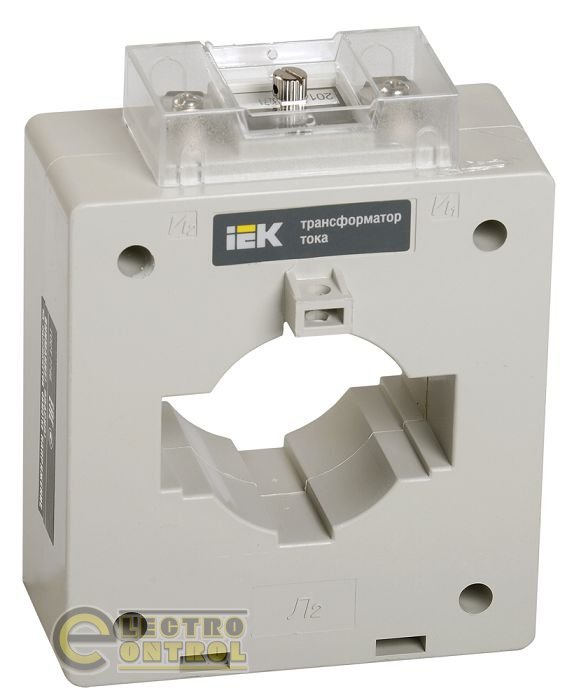

Трансформатор тока 800/5 ТШП-0,66 10ВА класс 0,5S габарит 60

Трансформаторы ТШП (шинные) ТОП (опорные) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока с номинальным напряжением до 0,66 кВ частотой 50 Гц.

Сердечник трансформаторов ТОП-0,66 и ТШП-0,66 выполнен из специальной трансформаторной стали, с увеличенным содержанием кремния, что позволяет увеличить межповерочный интервал.

Медная луженая шина у трансформаторов ТОП-0,66 дает возможность подключать как медные, так и алюминиевые проводники.

Корпус: изготовлен из самозатухающего пластика

Межповерочный интервал составляет 12 лет

Номинальное напряжение, Uном, кВ 0,66

Наибольшее рабочее напряжение, кВ 0,72

Номинальная частота сети, fном, Гц 50

Класс точности 0,5; 0,5S

Номинальная вторичная нагрузка:5ВА,10ВА,15ВА

Номинальный первичный ток трансформатора:5А-2000А

Артикулы и изделия:

Трансформаторы ТШП и ТОП 5ВА, 5А, класс точности 0,5

ITB30-2-05-0400 Трансформатор тока ТШП-0,66 400/5А 5ВА класс 0,5 габарит 40 ИЭК

ITB30-2-05-0500 Трансформатор тока ТШП-0,66 500/5А 5ВА класс 0,5 габарит 40 ИЭК

ITB30-2-05-0600 Трансформатор тока ТШП-0,66 600/5А 5ВА класс 0,5 габарит 40 ИЭК

ITP10-2-05-0005 Трансформатор тока ТОП-0,66 5/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0010 Трансформатор тока ТОП-0,66 10/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0020 Трансформатор тока ТОП-0,66 20/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0025 Трансформатор тока ТОП-0,66 25/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0030 Трансформатор тока ТОП-0,66 30/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0040 Трансформатор тока ТОП-0,66 40/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0050 Трансформатор тока ТОП-0,66 50/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0060 Трансформатор тока ТОП-0,66 60/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0075 Трансформатор тока ТОП-0,66 75/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0080 Трансформатор тока ТОП-0,66 80/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0100 Трансформатор тока ТОП-0,66 100/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0120 Трансформатор тока ТОП-0,66 120/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0125 Трансформатор тока ТОП-0,66 125/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0150 Трансформатор тока ТОП-0,66 150/5А 5ВА класс 0,5 ИЭК

ITP10-2-05-0200 Трансформатор тока ТОП-0,66 200/5А 5ВА класс 0,5 ИЭК

Трансформаторы ТШП 10ВА, 5А, класс точности 0,5

ITB40-2-10-0750 Трансформатор тока ТШП-0,66 750/5А 10ВА класс 0,5 габарит 60 ИЭК

ITB40-2-10-0800 Трансформатор тока ТШП-0,66 800/5А 10ВА класс 0,5 габарит 60 ИЭК

ITB40-2-10-1000 Трансформатор тока ТШП-0,66 1000/5А 10ВА класс 0,5 габарит 60 ИЭК

Трансформаторы ТШП и ТОП 15ВА, 5А, класс точности 0,5

ITB50-2-15-1200 Трансформатор тока ТШП-0,66 1200/5А 15ВА класс 0,5 габарит 85 ИЭК

ITB50-2-15-1500 Трансформатор тока ТШП-0,66 1500/5А 15ВА класс 0,5 габарит 85 ИЭК

ITB60-2-15-2000 Трансформатор тока ТШП-0,66 2000/5А 15ВА класс 0,5 габарит 100 ИЭК

ITP10-2-05-0015 Трансформатор тока ТОП-0,66 15/5А 5ВА класс 0,5 ИЭК

Трансформаторы ТШП и ТОП 5ВА, 5А, класс точности 0,5S

ITB20-3-05-0200 Трансформатор тока ТШП-0,66 200/5А 5ВА класс 0,5S габарит 30 ИЭК

ITB20-3-05-0250 Трансформатор тока ТШП-0,66 250/5А 5ВА класс 0,5S габарит 30 ИЭК

ITB20-3-05-0300 Трансформатор тока ТШП-0,66 300/5А 5ВА класс 0,5S габарит 30 ИЭК

ITP10-3-05-0005 Трансформатор тока ТОП-0,66 5/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0010 Трансформатор тока ТОП-0,66 10/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0015 Трансформатор тока ТОП-0,66 15/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0020 Трансформатор тока ТОП-0,66 20/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0025 Трансформатор тока ТОП-0,66 25/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0030 Трансформатор тока ТОП-0,66 30/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0040 Трансформатор тока ТОП-0,66 40/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0050 Трансформатор тока ТОП-0,66 50/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0060 Трансформатор тока ТОП-0,66 60/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0075 Трансформатор тока ТОП-0,66 75/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0080 Трансформатор тока ТОП-0,66 80/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0100 Трансформатор тока ТОП-0,66 100/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0120 Трансформатор тока ТОП-0,66 120/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0125 Трансформатор тока ТОП-0,66 125/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0150 Трансформатор тока ТОП-0,66 150/5А 5ВА класс 0,5S ИЭК

ITP10-3-05-0200 Трансформатор тока ТОП-0,66 200/5А 5ВА класс 0,5S ИЭК

Трансформаторы ТШП 10ВА, 5А, класс точности 0,5S

ITB30-3-05-0400 Трансформатор тока ТШП-0,66 400/5А 5ВА класс 0,5S габарит 40 ИЭК

ITB30-3-05-0500 Трансформатор тока ТШП-0,66 500/5А 5ВА класс 0,5S габарит 40 ИЭК

ITB30-3-05-0600 Трансформатор тока ТШП-0,66 600/5А 5ВА класс 0,5S габарит 40 ИЭК

ITB40-3-10-0750 Трансформатор тока ТШП-0,66 750/5А 10ВА класс 0,5S габарит 60 ИЭК

ITB40-3-10-0800 Трансформатор тока ТШП-0,66 800/5А 10ВА класс 0,5S габарит 60 ИЭК

Трансформаторы ТШП 15ВА, 5А, класс точности 0,5S

ITB40-3-15-1000 Трансформатор тока ТШП-0,66 1000/5А 15ВА класс 0,5S габарит 60 ИЭК

ITB50-3-15-1200 Трансформатор тока ТШП-0,66 1200/5А 15ВА класс 0,5S габарит 85 ИЭК

ITB60-3-15-1500 Трансформатор тока ТШП-0,66 1500/5А 15ВА класс 0,5S габарит 100 ИЭК

ITB60-3-15-2000 Трансформатор тока ТШП-0,66 2000/5А 15ВА класс 0,5S габарит 100 ИЭК
