Пускатель 09А и реле в защитном корпусе Ue=380В/АС3 IP54 с индикатором

Пускатель электромагнитный ПМЛк-1-09, ПМЛк-1-12

Пускатель электромагнитный серии ПМЛк-1 предназначен для управления асинхронным двигателем с короткозамкнутым ротором напряжением до 690 В переменного тока частотой 50, 60 Гц, а также для коммутации других активно-индуктивных нагрузок.

Пускатель помещен в оболочку, которая обеспечивает степень защиты IP 54. Таким образом, пускатель ПМЛК-1 может быть установлен вне помещения.

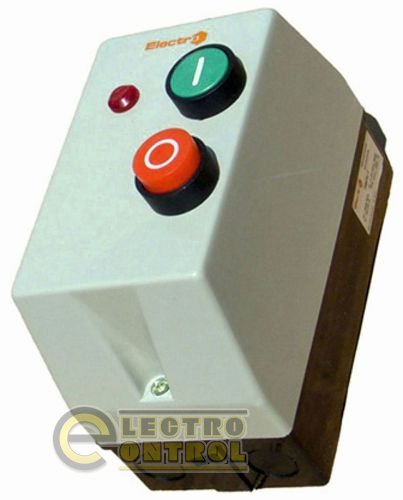

На защитной оболочке пускателя размещены кнопки управления («пуск», «стоп») и световой индикатор, сигнализирующий о состоянии пускателя (включен или выключен)

Пускатель ПМЛк-1 укомплектован тепловым реле, соответствующего номинала, для защиты потребителя от перегрузки, недопустимой продолжительности, и от опасных токов, возникающих при обрыве одной из фаз.

Технические характеристики

Типоразмер		ПМЛк-1-09	ПМЛк-1-12
Номинальный рабочий ток 380В, А	АС3	9	12
	АС4	3,5	5
Ток теплового реле РТЛн, А		7-10	9-13
Условный тепловой ток, А		20
Номинальное напряжение, В		380/690
Напряжение изоляции, В		690
Напряжение катушки управления, В		230,400
Мощность катушки управления удерживания/втягивания, ВА		8/68
Мощность рассеивания, Вт		3
Допустимое количество включений в час	АС3	1200
	АС4	300
Износостойкость механическая/ком-мутационная, млн. циклов		3/0,3
Максимальная мощность двигателя для АС3, 380В, кВт		4	5,5
