Характеристики

  • Мощность, кВАр: 20
  • Серия: ПМК-1

Пускатель конденсаторный ПМК-1-32



Пускатели конденсаторные ПМК-1 предназначены для непосредственного подключения конденсаторов к сети в конденсаторной установке компенсации реактивной мощности.

Пускатели производят коммутации конденсаторов мощностью до 40 кВАр.

Из-за наличия заряда на конденсаторах, при их коммутации возникают большие пусковые токи, превышающие номинальные в десятки раз. Поэтому для подключения конденсаторов необходимо использовать специально сконструированные пускатели.

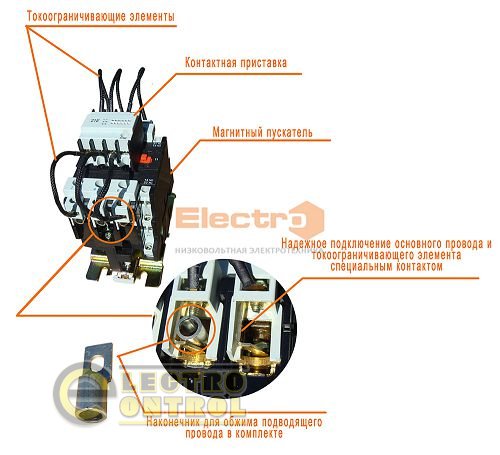

Пускатель ПМК-1 собран на базе магнитного пускателя ПМЛо-1, снабжен усиленной контактной группой и специальной контактной приставкой. Приставка обеспечивает предварительную коммутацию через токоограничивающие элементы и, таким образом, ограничивает пусковой ток конденсаторной батареи. После замыкания основных контактов, вспомогательные контакты приставки размыкаются.

В комплекте поставки конденсаторные пускателя ПМК-1 имеют наконечник для опрессовки подводящего провода.


Конденсаторный пускатель ПМК-1 выбирается в зависимости от мощности коммутируемого конденсатора, согласно таблице:

Мощность конденсатора КНК, кВАр Рекомендуемый пускатель
5 ПМК-1-18
10 ПМК-1-25
12,5 ПМК-1-32
15 ПМК-1-40
20 ПМК-1-50
25 ПМК-1-65
30 ПМК-1-75
40 ПМК-1-80




Технические характеристики

ПМК-1-32
Номинальный рабочий ток 400В, А 18,5
Условный тепловой ток, А 50
Номинальное напряжение, В 400
Напряжение изоляции, В 690
Напряжение катушки управления, В 24, 36, 110, 230, 400
Мощность катушки управления удерживания/втягивания, ВА 8/68
Мощность рассеивания, Вт 3,5
Допустимое количество включений в час 300
Износостойкость механическая/ком-
мутационная, млн. циклов
3/0,1
Рекомендуемая мощность коммутируемого конденсатора, кВАр 12,5
