Как снять показания счетчика электроэнергии

Читайте подробнее как правильно зафиксировать показания счетчика электроэнергии

Важное уведомление!

Уважаемые посетители! Хотим обратить ваше внимание на то, что мы не предоставляем консультации по снятию показаний счетчиков.

Мы стремимся обеспечить вас лучшим опытом использования нашего ресурса, и поэтому разработали множество полезных материалов и статей, но конкретные консультации по снятию показаний счетчиков в нашей компетенции не входят.

Правильное снятие показаний электросчётчика необходимо для правильной оплаты. Показание поможет вам понять потребление электроэнергии в вашем доме и рассчитать счет за электричество.

В этой статье мы расскажем вам, как правильно снять числовое значение со старого и умного прибора учета электроэнергий, а также типов устройств:

Как снять показания с однофазного счетчика электроэнергии

Снимать  показания  с однофазного электросчётчика электроэнергии можно вручную или дистанционно.

Для дистанционного снятия показаний нужно настроить оптический интерфейс связи для локальной загрузки данных в ПК или портативный терминал с помощью оптической головки.

Счетчики могут быть интегрированы с модемом связи по линии электропередачи (PLC). Модем используется в системах учета для автоматизированного дистанционного считывания данных (Счетчики с системой АСКУЭ).

Счётчик электроэнергий с системой АСКУЭ (для передачи данных)

Рассмотрим ручное снятие показаний на счетчике GAMA.

Для примера возьмем прибор учета GAMA 100 G1Y

Для того, чтобы записать данные:

  1. Необходимо нажать кнопку "Ввод" для переключения значения.
  2. Переключить табло на тариф "общий" (код 1.5.8.0) для просмотра общего количества потребленной электроэнергии.
  3. Переключите табло на тариф "ночь" (код 1.5.8.1) для просмотра количества потребленной электроэнергии ночью.
  4. Переключите табло на тариф "день" (код 1.5.8.2) для просмотра количества потребленной электроэнергии днем.

Описание интерфейса дисплея єлектросчетчика

  • Параметр 0.9.1 - текущее время.

 Счетичка гамма 100 Параметр 0.9.1 - текущее время

  • Параметр 0.9.2 - дата.

 Счетчики гамма 100 Параметр 0.9.2 - дата.

  • Параметр 15.8.0 – общее количество потребленной электроэнергии.

  Параметр 15.8.0 – общее количество потребленной электроэнергии.

  • Параметр 15.8.2- количество потребленной электроэнергии днем.

  Параметр 15.8.1- количество потребленной электроэнергии ночью.

  • Параметр 15.8.1 - количество потребленной электроэнергии ночью.

Параметр 15.8.2 - количество потребленной электроэнергии днем.

Автоматическая передача показаний счетчиков

Автоматическая передача показаний счетчиков является передовой технологией, обеспечивающей точное и своевременное получение данных с измерительных приборов. Суть процесса заключается в использовании специализированных устройств, таких как концентратор DC12.G2.DM4.L1.0.5.0 PLC G3, который собирает и передает данные по каналам связи (PLC G3). Этот концентратор предназначен для сбора данных счетчиков электроэнергии обеспечивая их надежную и быструю передачу к центральному серверу.

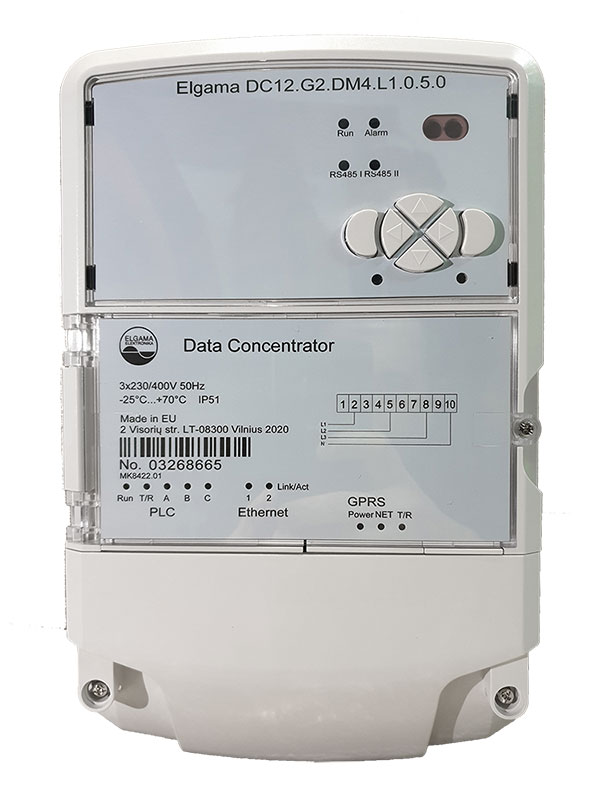

Автоматическая передача показаний счетчиков концентратор DC12 GAMA

Ключевыми преимуществами автоматической передачи показаний являются повышение точности учета и снижение затрат на ручное считывание данных. Исследования показывают, что использование таких систем позволяет сократить ошибки на 20-30%, а также уменьшить эксплуатационные расходы на 15-20%. Технология обеспечивает бесперебойную работу благодаря резервированию каналов связи и высокому уровню безопасности передачи данных.



Концентратор DC12.G2.DM4.L1.0.5.0 PLC G3 функционирует на базе технологии PLC G3, которая позволяет передавать данные через существующие электросети. Это устройство эффективно собирает данные с множества счетчиков и передает их оператору через защищенные каналы связи. Таким образом, концентратор играет ключевую роль в интегрированных системах автоматического учета и контроля ресурсов, обеспечивая надежное и эффективное управление данными.

Видео как снять показание с  электросчетчика GAMA 100

Расход электроэнергии зависит от мощности используемых приборов и от времени их действия.  За электроэнергию нужно платить по тарифу. Чтобы самостоятельно определить количество потребленной электроэнергии за месяц  необходимо: определить показания счетчика в начале и в конце месяца, найти разницу показаний счетчика (количество потребленной электроэнергии в течение месяца в киловатт-часах). Полученное число умножить на тариф.

Как посчитать какая мощность расходуется в среднем на 1 час

Если Вы хотите уточнить количество потребленной мощности, можно использовать формулу E=Pt

  • Где E – электрическая энергия, кВт*ч
  • P- мощность,кВт
  • t– время,ч

Например:  за 24 часа на счетчике паказания изменились на 7 кВт.

По формуле P=E/t

7/24= 0,29кВт.

Таким образом в среднем за 1 час за последние 24 часа потреблялось 0,29 кВт.

Как посчитать какой ток  потребляет прибор.

Например в сеть подключена только лампочка.

Лампа работала в течение 2 часов, и на счетчике показания изменились на 0,02кВт-часа.

Находим мощность потребления за 1 час: 0,02/2=0,01кВт

Для посчета тока, можно использовать формулу I=P/U.

  • Где I= ток,А
  • P= мощность,кВт
  • U= напряжение, кВ

Стандартное напряжение в сети 220В или 0,22кВ.

0,01/0,22=0,045 А

Таким образом за 1 час лампа потребляет 0,045 А.

Как правильно записать показания счетчика электроэнергии

Чтобы правильно записать показания счетчика, необходимо указать дату, время и значение. Дата должна быть записана в формате ДД.ММ.ГГГГ, а время в формате ЧЧ:ММ. Значение показ должно быть указано в кВт-ч. Пример правильной записи: 26.07.2014 16:00 - 9293 кВт-ч. Цифры после запятой и нули писать не нужно.

Как снять показания с трехфазного счетчика

Как владельцы объекта, так и полномочные лица из управляющей компании, оказывающей коммунальные услуги, могут снимать показания с 3-х фазных электросчетчиков.

  • При использовании устройства с индукционной формой подсчета для получения нужных цифр необходимо перенести все прочитанное значение с табло на листок. Если в наборе цифр есть одна или две с отличающимся цветом, их нужно игнорировать, так как они показывают промежуточный подсчет электропотребления в маленьких масштабах, а при определении за месяц их не учитывают.
  • Для правильного использования электронного учета необходимо прочитать его инструкцию. Разные модели устройств обозначают значения времени, даты, электрического потребления за определенный промежуток времени (Т1 - 7-23:00, Т2 - 23-7:00, Т3, Т4 и т. д. - льготные периоды). Однако, для получения более точных данных следует прочитать инструкцию счетчика.

Передать показания трехфазного счетчика

Чтобы передать показания трехфазного электросчётчика, нужно прочитать инструкцию к нему, а затем просто записать наблюдение из панели устройства. Также следует проверить последовательность для каждой из трех фаз. Например, на панели часто отображаются показания потребления за Т1, Т2, Т3 и т.д. В зависимости от модели и конкретных условий, порядок может варьироваться.

Как снять показания двухзонного счетчика

Многотарифные счетчики электроэнергии могут быть установлены так, чтобы фиксировать потребленные киловатт-часы в разных временных зонах, что позволит лучше и более точно измерять потребление электроэнергии.

Показания электроэнергии должны быть фиксированы отдельно для каждой временной зоны - "день" и "ночь". В зависимости от показаний данных, выстраивается счет за потребленную электроэнергию.

Чтобы снять показания счетчика день и ночь электроэнергии, необходимо определить на панели обозначение дня и ночи. Знаки дня и ночи могут варьироваться в зависимости от компании-производителя, но для электросчетчиков NiK это Т11 для дня и Т12 для ночи, для GAMA - это 1.5.8.1 для ночи и 1.5.8.2 для дня, а для СТК для дня используется Е1, а для ночи - Е2.

Чтобы правильно и безошибочно снять показания со счетчика, необходимо поочередно переключать тарифы и записывать на них показания: сначала на "день" (в зависимости от производителя: Т22 для NiK, 1.5.8.2 для GAMA и Е1 для СТК), а затем на "ночь" (Т21 для NiK, 1.5.8.1 для GAMA и Е2 для СТК). Это процесс необходимо начать с нажатия кнопки "Ввод".
