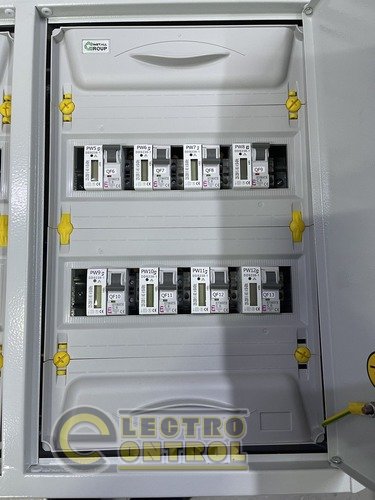

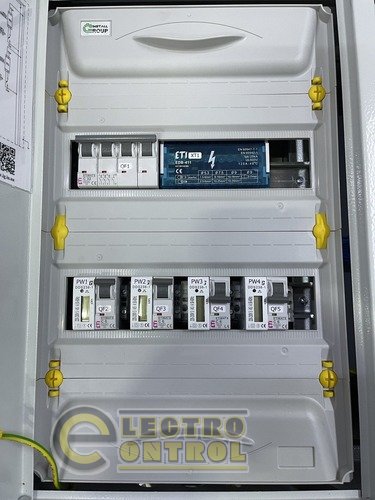

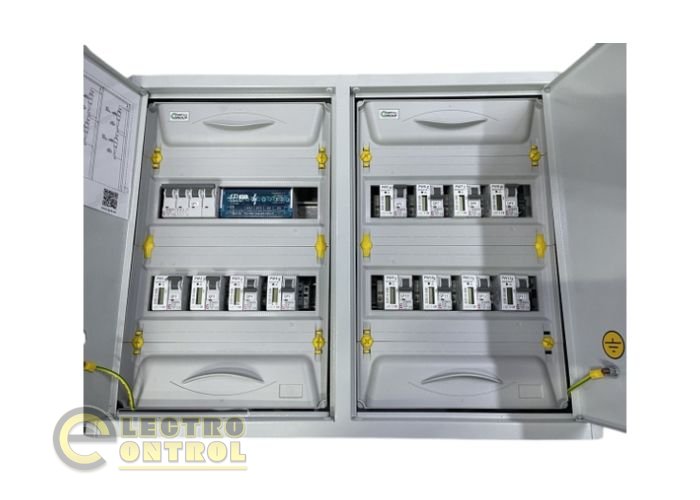

    Щит технического учета ЩУт-1ф-8уч
    Щит технического учета ЩУт-1ф-8уч
    Щит технического учета ЩУт-1ф-8уч
    Щит технического учета ЩУт-1ф-8уч
    Щит технического учета ЩУт-1ф-8уч

    Инженер-конструктор по Электрощитовому Оборудованию

    Просчет заказа

  • Щит технического учета ЩУт-1ф-8уч

Характеристики

  • Номинальный ток потребителя: 10А
  • Номинальное напрежение: 380/220В
  • Частота сети: 50Гц
  • Количество учетов: 8
  • Страна регистрации бренда : Украина

♦ Условия оформления заказа на сборку щитвого оборудования ♦

  1. Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
  2. Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
  3. Создаем типовый договор на сотрудничество с Вами
  4. Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
  5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
  6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
  7. Доставка по Вашему адресу обусловленным способом
  8. Монтаж и наладка (если это предусмотрено в договоре)
  9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
  10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020
     Компания «Инсталл Групп» занимается производством щитового оборудования типа ЩУт (щит технического учета). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль».  Сборка щитов технического учета производится специалистами высокой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.
      ЩУт-1ф-8 (щит технического учета на 8 однофазных учетов) предназначен для ведения технического учета электроэнергии, т.е. это учет электроэнергии, который воспроизводится,  передается и используется на конкретном объекте: производственные объекты, производственные цеха, жилые многоквартирные дома, админ и бизнес центры, предприятия, паркинг. Так же данный вид щитового оборудования служит  для защиты отходящий электролиний от перегрузок, токов короткого замыкания и токов утечки через изоляцию.
        Для примера:
 • ТЦ – технический учет электроэнергии арендаторов магазина
 • БЦ – технический учет электроэнергии арендаторов офиса
 • Паркинг - технический учет электроэнергии парко места для зарядки электроавтомобиля
 • Производственные объекты – технический учет электроэнергии каждого отдельного технологического процесса
 • Предприятия - технический учет электроэнергии производственного отдела
 • Жилые многоквартирные дома - технический учет электроэнергии кладовки, подсобки.
       Данный вид учета используется в комплексе с коммерческим учетом электроэнергии. Ведение технического учета является сугубо внутренним учетом предприятия, используется только для учета внутри объекта. Для сторонних организаций параметры этого учета не доступны и являются юридически необоснованными. Данный вид учета позволяет обеспечить эффективное распределение и контроль электроэнергии для нужд технического характера, дает возможность искать и использовать разные способы снижения уровня потребления данного вида ресурса.
     Помимо выше всего описанного, так же есть дополнительная возможность устанавливать приборы учета с поддержкой выдаваемого интерфейса по Modbus (RS 485) для полного комплекса в систему диспетчеризации по учету электроэнергии. Так же есть возможность доукомплектовать систему с установкой преобразователя интерфейса с Modbus (RS 485) в Ethernet что обеспечит прямое подключение к общей, внутренней локальной системы заказчика (предприятия).

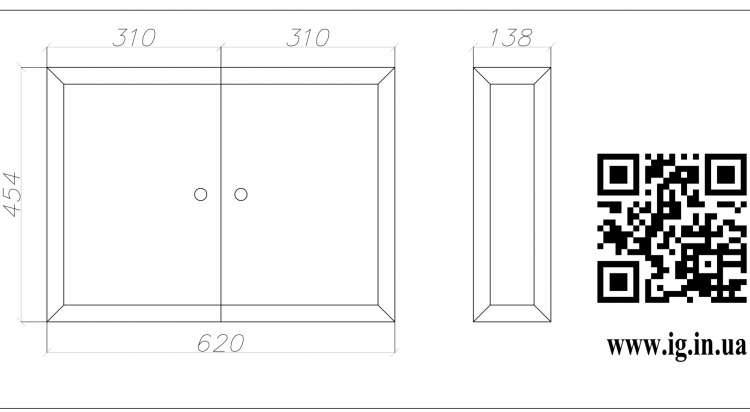

Внешний вид и габаритные размеры щита технического учета ЩУт-1ф-8:
     Конструктивное исполнение корпуса ЩУт-1ф-8:
 ⇒ Размеры - 620х454х138мм (ШхВхГ)
 ⇒ Материал корпуса: металлический (возможность выбора материала корпуса: пластик, полиэстер, металл)
 ⇒ Тип корпуса – навесной (или встроенный, по требованию заказчика)
 ⇒ Степень защиты – IP54 (по желанию заказчика можно выполнить и другую степень защиты)
 ⇒ Количество модулей – 48шт
 ⇒ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика)
 ⇒ Странна производитель – Украина
 ⇒ Производитель – ООО «Инсталл Групп»

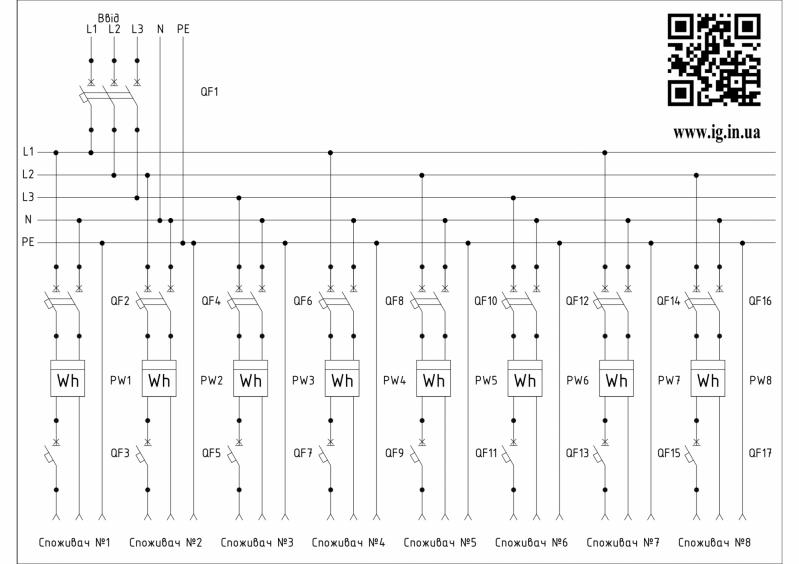

Схема щита технического учета ЩУт-1ф-8:

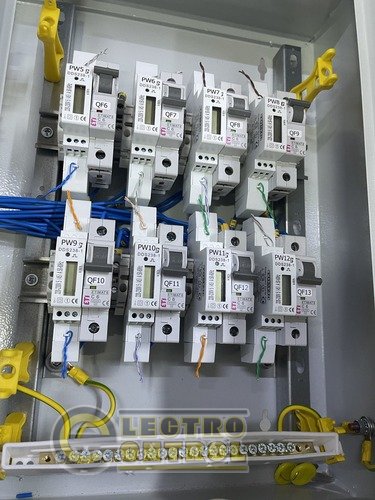

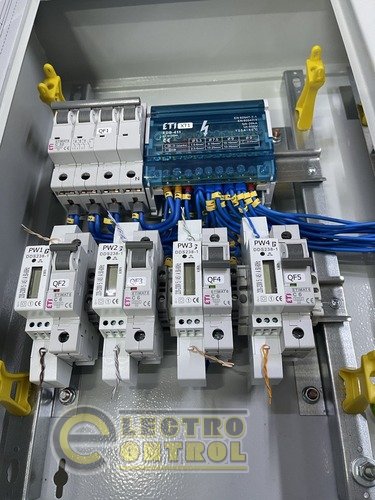

     Основной комплект оборудования которое входит в щит технического учета ЩУт-1ф-8:
 ♦ Вводной 3-х полюсный 100А автоматический выключатель
 ♦ До учетный 2-х полюсный 16А автоматический выключатель
 ♦ Послеучетный однополюсный 10А автоматический выключатель
 ♦ Счетчик электроэнергии модульного исполнения. В данном просчете просчитан одномодульный счетчик на 45А. Есть возможность укомплектовать счетчиками следующих производителей: SEZ (Чехия), Hager (Франция), Eaton (США), Shneider electric (Франция), F&F (Польша), ETI (Словения), Eastron (Китай), Hiking (Китай), Tomzn (Китай), Phoenix Contact (Германия), Tense (Турция), E.NEXT (Украина),  ORNO (Польша), Zamel (Польша), Smart-MAIC (Украина)
 ♦ После учетный однополюсный 10А автоматический выключатель
 ♦ Блок распределительный
 ♦ Нулевая шина N и шина заземления PE
      При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других  бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.
