Под заказ (стоимость указана ориентировочная; просчет осуществляется по индивидуальному заказу)
Инженер-конструктор по Электрощитовому Оборудованию
Просчет заказа

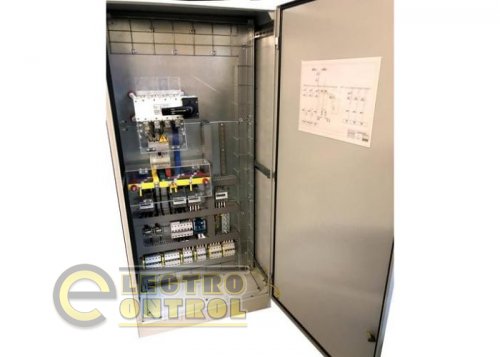

Щит технического учета ЩУт-03-16уч (ЩЭ)
-
139589
ЩУт-03-168537
Доставка в любой город Украины в течении 2-3 рабочих дней
Cкидки постоянным клиентам- Мы работаем по 100% предоплате
- Минимальная сумма заказа 500 грн
- Безналичный расчет
- Онлайн оплата по реквизитам
Защита покупки
-
Характеристики
- Номинальный ток потребителя: 40А (по техническому заданию заказчика)
- Номинальное напрежение: 380В
- Частота сети: 50Гц
- Количество учетов: 16
- Страна регистрации бренда : Украина
♦ Условия оформления заказа на сборку щитвого оборудования ♦
- Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
- Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
- Создаем типовый договор на сотрудничество с Вами
- Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
- Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
- После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
- Доставка по Вашему адресу обусловленным способом
- Монтаж и наладка (если это предусмотрено в договоре)
- В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
- Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020
Компания «Инсталл Групп» занимается производством щитового оборудования типа ЩУт (щит технического учета). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль». Сборка щитов технического учета производится специалистами высокой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.
ЩУт-3ф-16 (щит технического учета на 16 трёхфазных учетов) предназначен для ведения технического учета электроэнергии, т.е. это учет электроэнергии, который воспроизводится, передается и используется на конкретном объекте: производственные объекты, производственные цеха, жилые многоквартирные дома, админ и бизнес центры, предприятия, паркинг. Так же данный вид щитового оборудования служит для защиты отходящий электролиний от перегрузок, токов короткого замыкания и токов утечки через изоляцию.
Для примера:
• ТЦ – технический учет электроэнергии арендаторов магазина
• БЦ – технический учет электроэнергии арендаторов офиса
• Паркинг - технический учет электроэнергии парко места для зарядки электроавтомобиля
• Производственные объекты – технический учет электроэнергии каждого отдельного технологического процесса
• Предприятия - технический учет электроэнергии производственного отдела
• Жилые многоквартирные дома - технический учет электроэнергии кладовки, подсобки.
Данный вид учета используется в комплексе с коммерческим учетом электроэнергии. Ведение технического учета является сугубо внутренним учетом предприятия, используется только для учета внутри объекта. Для сторонних организаций параметры этого учета не доступны и являются юридически необоснованными. Данный вид учета позволяет обеспечить эффективное распределение и контроль электроэнергии для нужд технического характера, дает возможность искать и использовать разные способы снижения уровня потребления данного вида ресурса.
Помимо выше всего описанного, так же есть дополнительная возможность устанавливать приборы учета с поддержкой выдаваемого интерфейса по Modbus (RS 485) для полного комплекса в систему диспетчеризации по учету электроэнергии. Так же есть возможность доукомплектовать систему с установкой преобразователя интерфейса с Modbus (RS 485) в Ethernet что обеспечит прямое подключение к общей, внутренней локальной системы заказчика (предприятия).
Конструктивное исполнение корпуса ЩУт-3ф-16:
⇒ Размер - под индивидуальное изготовление
⇒ Материал корпуса: металлический (возможность выбора толщина металла)
⇒ Тип корпуса – навесной (или встроенный, по требованию заказчика)
⇒ Степень защиты – IP54 (по желанию заказчика можно выполнить и другую степень защиты)
⇒ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика)
⇒ Странна производитель – Украина
⇒ Производитель – ООО «Инсталл Групп»

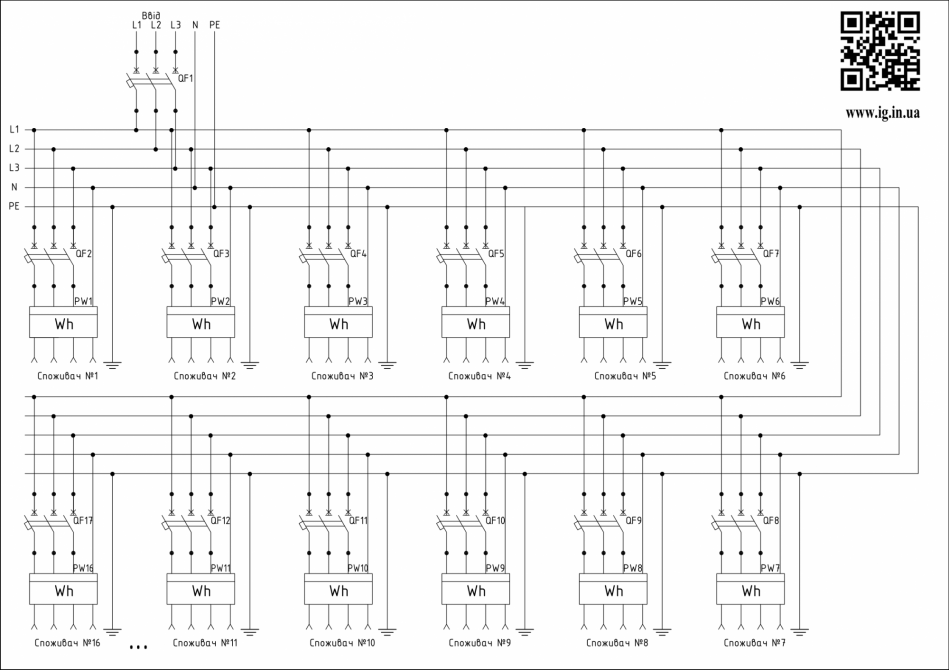

Схема щита технического учета ЩУт-3ф-16:
.png)

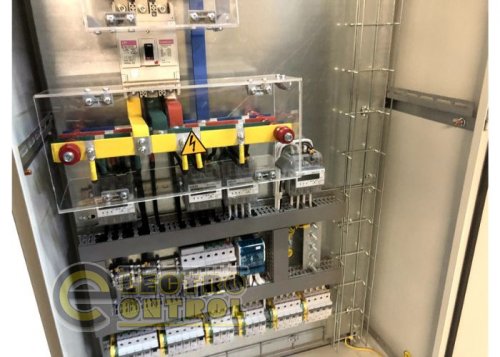

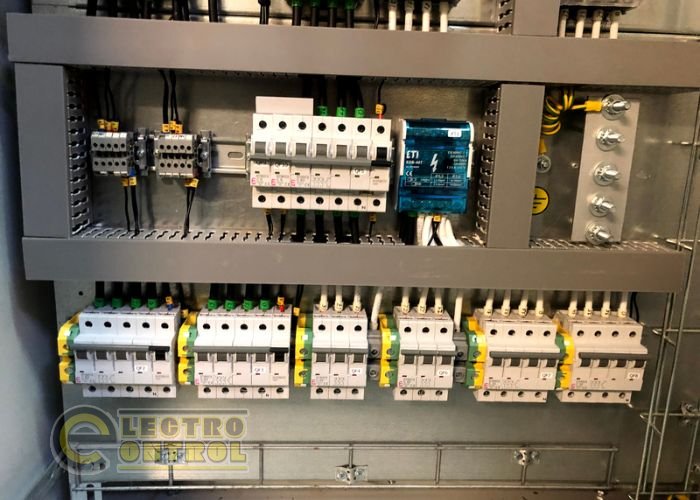

Основной комплект оборудования которое входит в щит технического учета ЩУт-3ф-16:
♦ Вводной 3-х полюсный автоматический выключатель рассчитан на номинал тока 160А
♦ До учетный 3-х полюсный автоматический выключатель с номиналом тока 32А

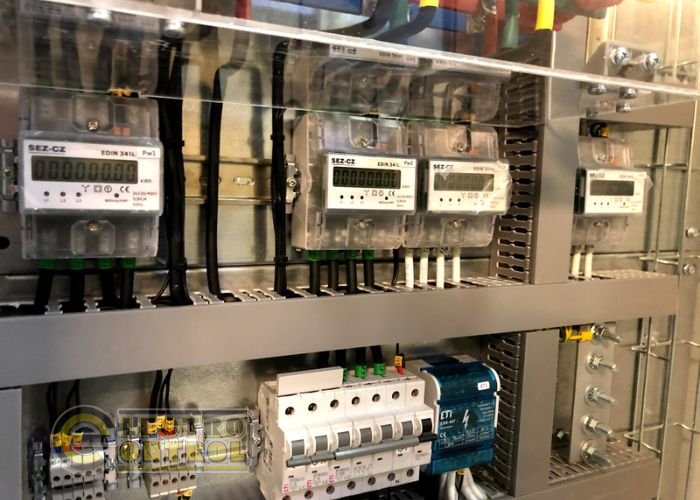

♦ Счетчик электроэнергии модульного исполнения. Для просчета цены указанной на сайте использовался трехфазный счетчик производителя Eastron (Китай) с номиналом тока 100А (протокол передачи данных Modbus (RS-485) отсуствует). Есть возможность укомплектовать счетчиками следующих производителей: SEZ (Чехия), Hager (Франция), Eaton (США), Shneider electric (Франция), F&F (Польша), ETI (Словения), Eastron (Китай), Hiking (Китай), Tomzn (Китай), Phoenix Contact (Германия), Tense (Турция), E.NEXT (Украина), ORNO (Польша), Zamel (Польша), Smart-MAIC (Украина). Так же возможна установка установка счетчиков под коммерческий учет: NiK (Украина), MTX Teleс (Украина), Gama (Украина).
♦ После учетный автоматический выключатель (по требованию заказчика)
♦ Блок распределительный
♦ Нулевая шина N и шина заземления PE
При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.
