• Под заказ (стоимость указана ориентировочная; просчет осуществляется по индивидуальному заказу)

    Инженер-конструктор по Электрощитовому Оборудованию

    Просчет заказа

  • Ящик управления освещением ЯУО-9601-3444 (1ф 25А)

Характеристики

  • Номинальный ток силовой цепи: 25А
  • Номинальный ток цепи управления:
  • Частота переменного тока: 50Гц
  • Номинальное напряжение силовой цепи : 230В
  • Номинальное напряжение цепи управления: 230В
  • Страна производитель товара: Украина

         ♦  Условия оформления заказа на сборку щитового оборудования

  1. Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
  2. Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
  3. Создаем типовый договор на сотрудничество с Вами
  4. Вы оплачиваете свой заказ удобным Вам способом соотвественно счету выставленного нашей компанией
  5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
  6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
  7. Доставка по Вашему адресу обусловленным способом
  8. Монтаж и наладка (если это предусмотрено в договоре)
  9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
  10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020

       Компания «Инсталл Групп» занимается производством щитового оборудования типа ЯУО (ящик управления освещением). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль». Ящик управления освещением ЯУО-9601-3444 (1ф 25А) предназначен для ручного, дистанционного, автоматического режима управления работой осветительного оборудования. Используются  в производственных и бытовых линиях освещения. Основная характеристика от которой будет зависить цена на изделие является номинальный ток силовой цепи. Щит ЯУО-9601-3444 (1ф 25А) рассчитан на номинальный ток нагрузки осветительного оборудования  на 25А при напряжении сети переменного тока 230В 50Гц. Щит может быть произведен в разном климатическом исполнении: IP21-IP65.

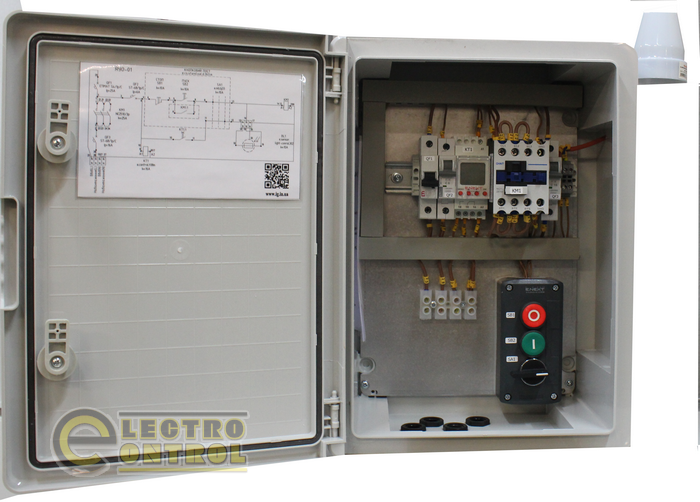

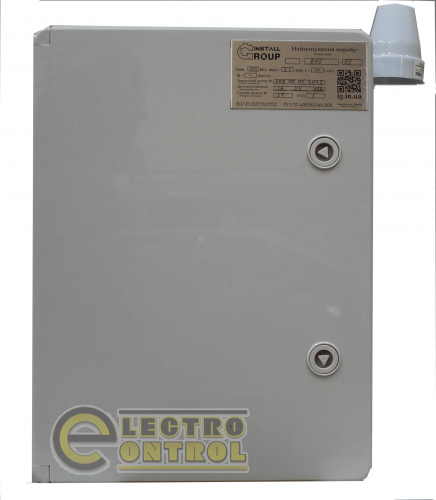

Внешний вид и габаритные размеры ЯУО-9601-3444 (1ф 25А):

    Конструктивное исполнение корпуса(ящика) ЯУО-9601-3444 (3ф 25А):

 ► Размеры – 400х300х170мм для щитового оборудованиям с номиналом  тока в 25А

 ► Материал корпуса: пластиковый (есть возможность выбора материала корпуса)

 ► Тип установки: навесной

 ► Степень защиты – IP54 (по желанию заказчика можно выполнить до ІР65)


Подробнее: https://ecshop.com.ua/p139532-shchit_etazhniy_na_9_uchetov_shche-1f-

 ► Тип покраски – порошковая, цвет RAL7035(при необходимости можно выбрать другой цвет)

 ► Сфера применения - промышленное и бытовое

 ► Странна производитель – Украина

 ► Производитель – ООО «Инсталл Групп»

Схема ящика управления освещением ЯУО 9601-3444 (1ф 25А):



    Щит ЯУО-9601-3444 (1ф 25А) работает с таймером времени и сумеречным реле, в автоматическом режиме сработка сигнала происходит в заданный промежуток времени от включения фотоэлемента. В данном щите с помощью переключателя SA1 обеспечить работу схемы в следующих режимах:

 ⇒ ручной – управление осуществляется от кнопочного поста путем включения и отключения кнопок «Пуск»/«Стоп»

 ⇒ автоматический – управление осуществляется от фотореле и таймера времени

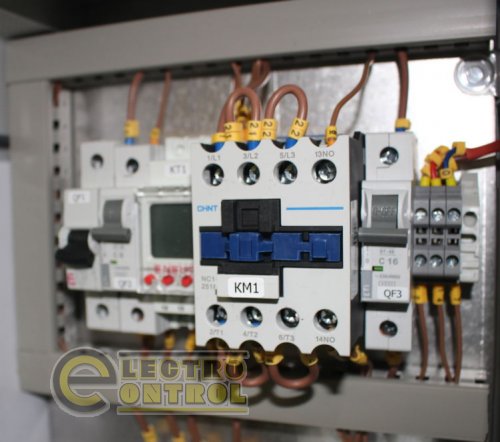

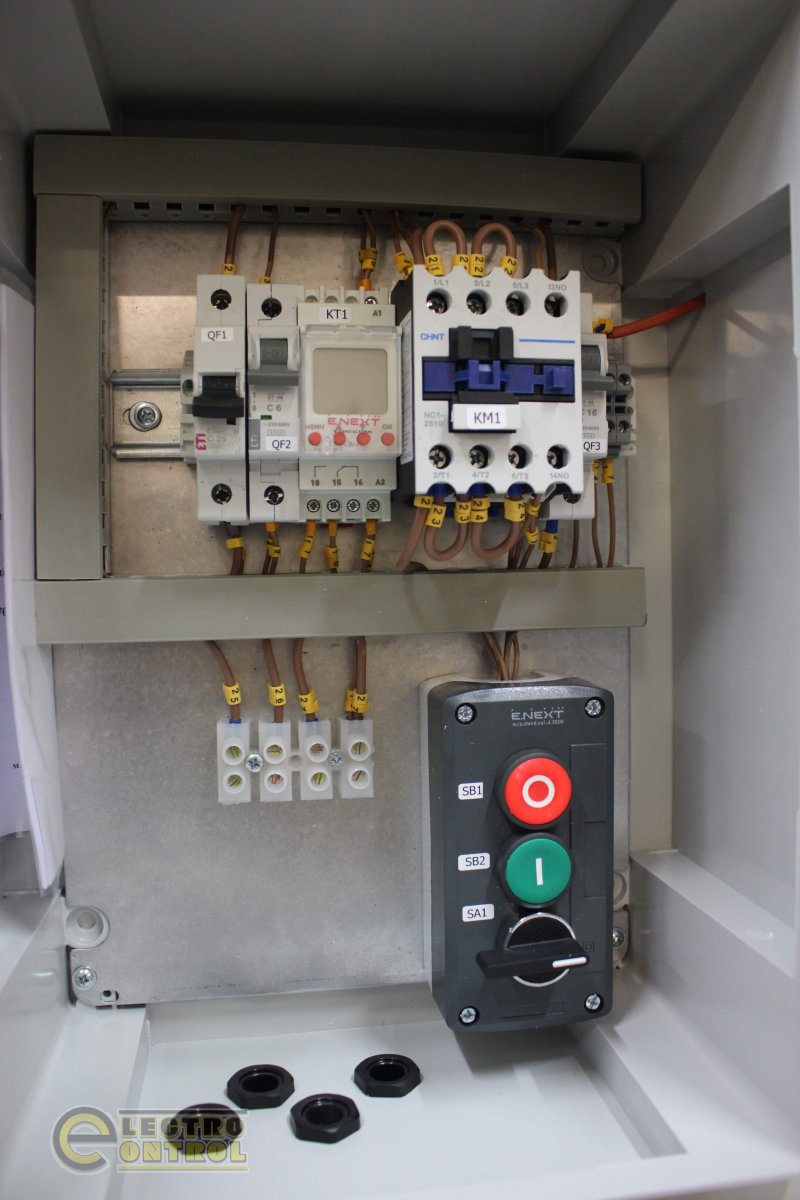

   Основной комплект оборудования, которое входит в ЯУО-9601-3444 (1ф 25А):

 ♦ Однополюсный вводной автомат на 25А для защиты от токов короткого замыкания та тепловой защиты цепи

 ♦ Однополюсный автомат на 6А для защиты цепи управления

 ♦ Трехполюсный контактор на 25А для комутации нагрузки в цепи

 ♦ Однополюсный автоматический выключатель на 16А для подключения нагрузки

 ♦ Фото-реле и таймер времени


Подробнее: https://ecshop.com.ua/p139601-vvodno-raspredelitelnoe_ustroystvo_vru-1250a

    При просчете коммерческого предложения на сборку данного щитового оборудования возможно использовать следующие бюджетные имменитые бренды: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) та европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия), F&F (Польша).
