Ящик управления освещением ЯУО-9601-3474 (3ф 25А) Wi-Fi реле Install Group

        ♦Условия оформления заказа на сборку щитового оборудования♦

1. Клиент выдает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
2. В соответствии с техническим заданием мы готовим коммерческое предложение и отправляем Вам его любым каналом связи
3. Создаем типовый договор на сотрудничество с Вами
4. Вы оплачиваете свой заказ удобным Вам способом, согласно выставленному  счету нашей компанией
5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
7. Доставка по Вашему адресу обусловленным способом
8. Монтаж и наладка (если это предусмотрено в договоре)
9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020

       Компания «Инсталл Групп» занимается производством щитового оборудования типа ЯУО (ящик управления освещением). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль». Ящик управления освещением ЯУО-9601-3474 (3ф 25А) с Wi-Fi реле предназначен для ручного, дистанционного, автоматического режима управления работой осветительного оборудования. Используются  в производственных и бытовых линиях освещения. Основная характеристика от которой будет зависить цена на изделие является номинальный ток силовой цепи. Щит ЯУО-9601-3474 (3ф 25А) с Wi-Fi реле рассчитан на номинальный ток нагрузки осветительного оборудования  на 25А при напряжении сети переменного тока 380В 50Гц. Щит может быть произведен в разном климатическом исполнении: IP21-IP66.

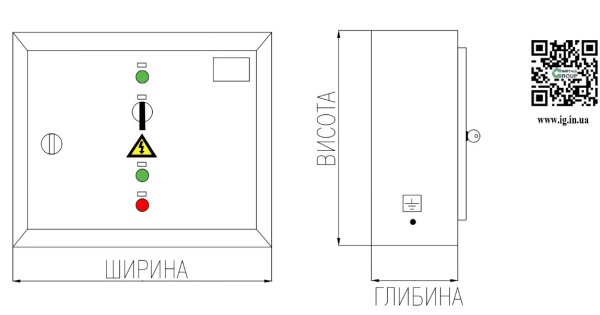

Внешний вид и габаритные размеры ЯУО-9603-3474 (3ф 25А) с Wi-Fi реле:

      Конструктивное исполнение корпуса(ящика) ЯУО-9601-3474 (3ф 25А) с Wi-Fi реле:

 ► Размеры – 500х400х200мм

 ► Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм), нержавеющая сталь, ударостойкий ABS/PES пластик

 ► Тип установки: навесной

 ► Степень защиты – IP66  (по желанию заказчика можно выполнить корпус различного климатического исполнения)

 ► Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет)

 ► Сфера применения - промышленное и бытовое

 ► Странна производитель – Украина

 ► Производитель – ООО «Инсталл Групп»

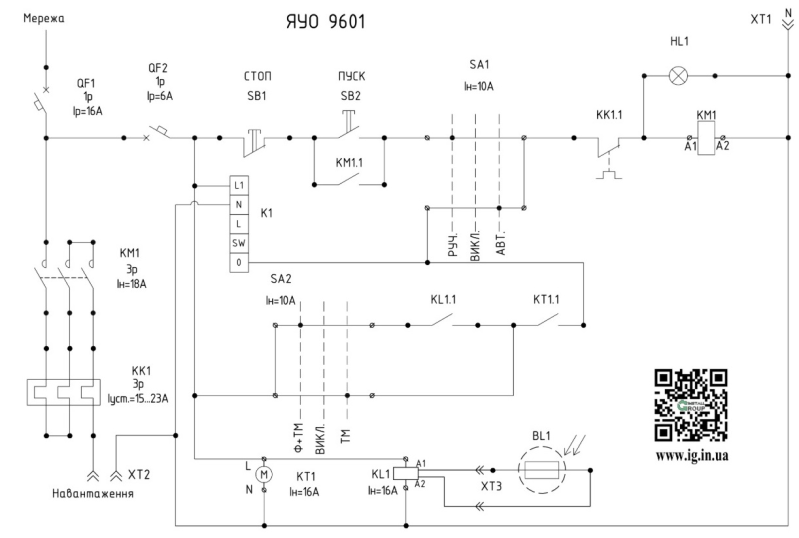

Схема ящика управления освещением ЯУО 9601-3474 (3ф 25А) с Wi-Fi реле:

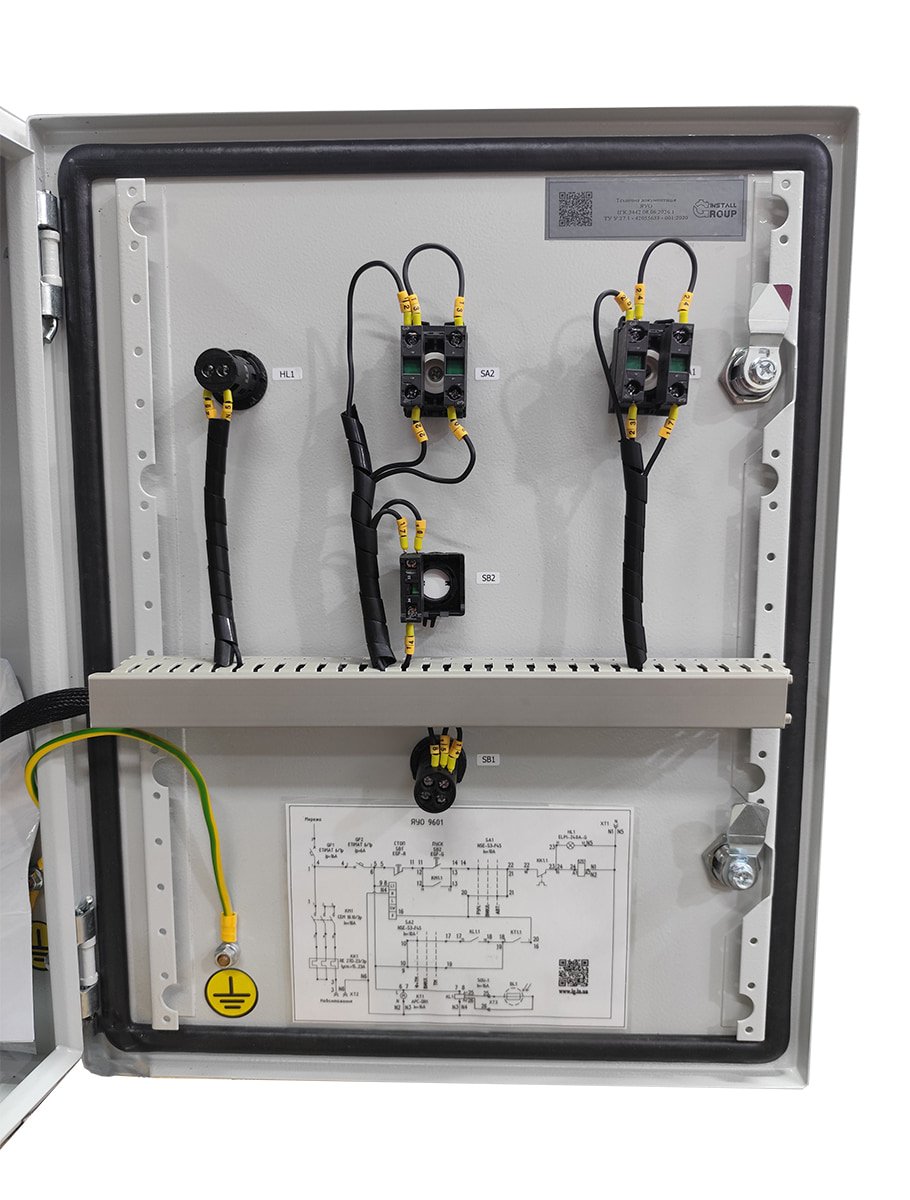

    Щит ЯУО-9601-3474 (3ф 25А) с Wi-Fi реле работает с таймером времени, умным выключателем Shelly 1 Gen3 Wi-Fi  и сумеречным реле. Данный щит обеспечивает работу схемы в следующих режимах:

 ⇒ ручной  (переключатель SA1) – управление осуществляется от кнопочного поста путем включения и отключения кнопок «Пуск»/«Стоп»;

 ⇒ автоматический  (переключатель SA2) – управление осуществляется от подачи внешнего сигнала управления.  Этот режим, в свою очередь, можно осуществить тремя способами:

                                    ♦  №1 – управление осуществляется от фотореле

                                    ♦  №2 – управление осуществляется от таймера

                                    ♦  №3 – управление осуществляется от Wi-Fi реле

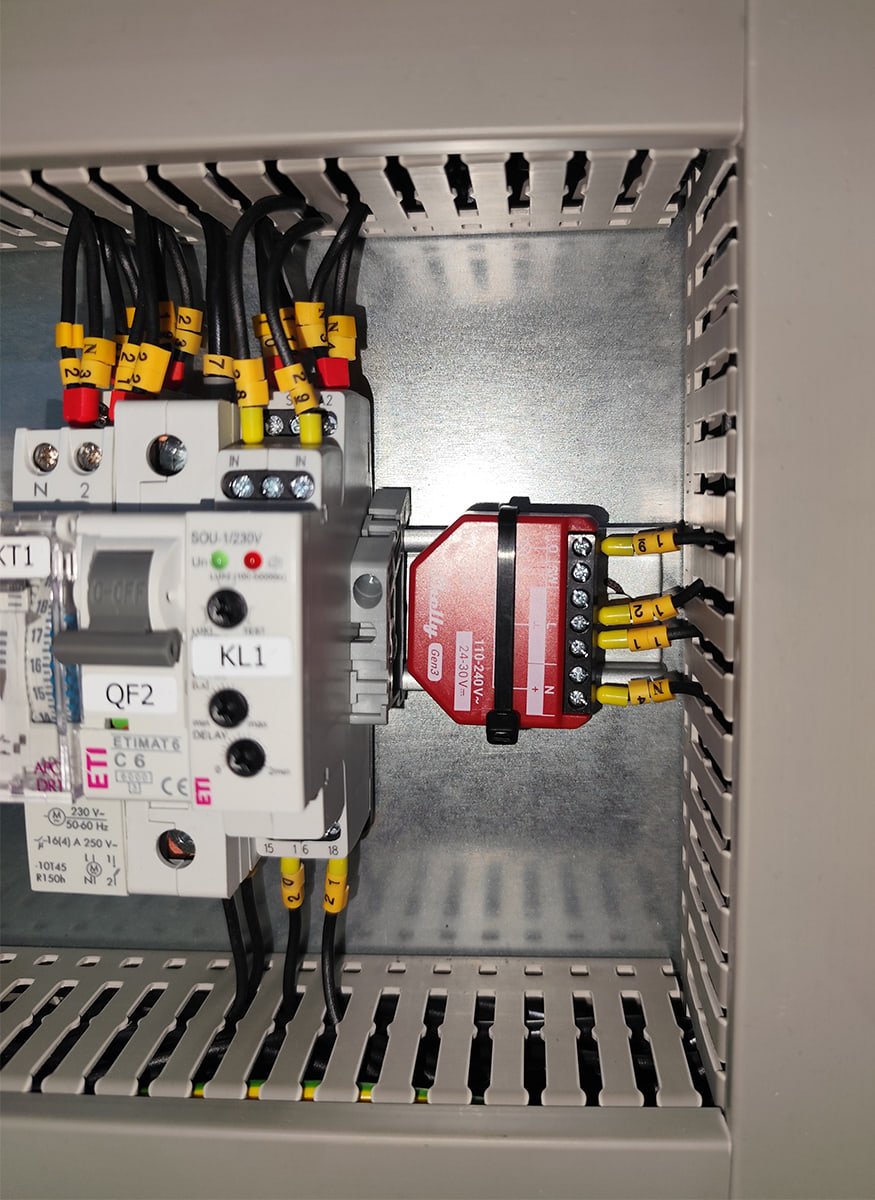

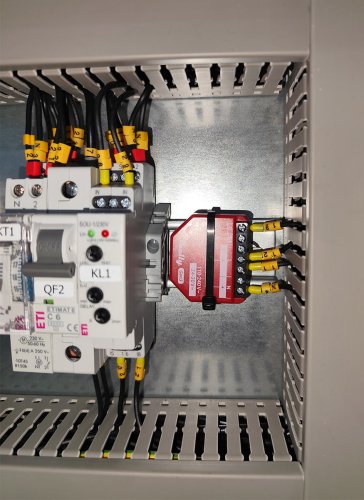

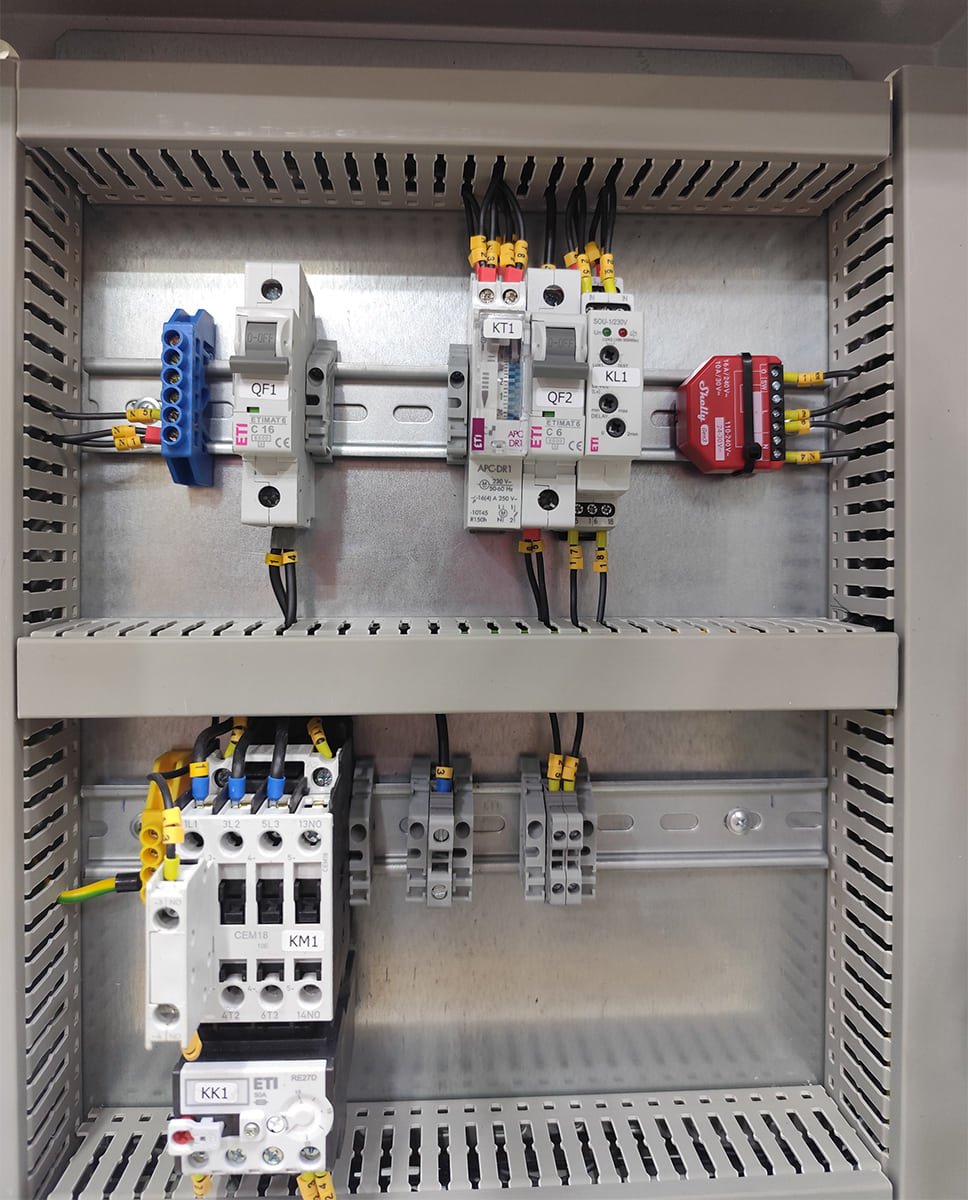

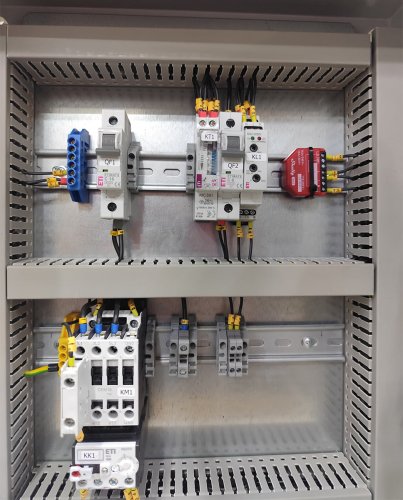

    Основной комплект оборудования, которое входит в ЯУО-9601-3474 (3ф 25А):

 ♦ Трехполюсный вводной автомат на 25А для защиты от токов короткого замыкания та тепловой защиты цепи

 ♦ Однополюсный автомат на 6А для защиты цепи управления

 ♦ Трехполюсный контактор на 25А для комутации нагрузки в цепи

 ♦ Фото-реле, таймер времени, умный выключатель Shelly 1 Gen3 Wi-Fi

Цена указанная на сайте была просчитана с использованием оборудования производителя ЕТІ (Словения). При просчете коммерческого предложения на сборку данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия), F&F (Польша). А так же из других  бюджетных имменитых брендов: E-Next (Польш), CHINT (Китай), CNC (Китай), UEC (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина).
