Под заказ (стоимость указана ориентировочная; просчет осуществляется по индивидуальному заказу)
Инженер-конструктор по Электрощитовому Оборудованию
Просчет заказа
Щит управления LED-освещением ЩУО-LED-4
-
139634
ЩУО-LED-48537
Доставка в любой город Украины в течении 2-3 рабочих дней
Cкидки постоянным клиентам- Мы работаем по 100% предоплате
- Минимальная сумма заказа 500 грн
- Безналичный расчет
- Онлайн оплата по реквизитам
Защита покупки
-
Характеристики
- Рабочее напряжение осветительных приборов: 48В
- Частота сети: 50Гц
- Страна регистрации бренда : Украина
♦ Условия оформления заказа на сборку щитового оборудования ♦
- Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
- Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
- Создаем типовый договор на сотрудничество с Вами
- Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
- Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
- После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
- Доставка по Вашему адресу обусловленным способом
- Монтаж и наладка (если это предусмотрено в договоре)
- В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
- Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020
Компания «Инсталл Групп» занимается производством щитового оборудования типа ЩУО-LED (щит управления LED-освещением). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль». Сборка щитов производится специалистами необходимой квалификации производственными мощностями компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, МЭК и электробезопасности, согласно ТУ У 27.1-42055633-001:2020.
Щит управления LED-освещением предназначен (ЩУО-LED) для управления и контроля низковольтными приборами лэд-освещения (как внутреннего, так и наружного освещения здания). Так же с помощью ЩУО-LED можно включать/отключать отдельные группы осветительных приборов; защищать отходящие линии электропитания от токов короткого замыкания и перегрузок. Использование данного типа щитового оборудования позволяет рационально использовать электроэнергию, измерять и передавать информацию о показаниях расхода электроэнергии при помощи прибора учета передающего информацию по Modbus (RS-485) протоколу.
Щит управления LED-освещением ЩУО-LED можно использовать на объектах различного назначения: жилые комплексы, административные здания, промышленные предприятия, общественные места, гостиничные комплексы и тп..
Компанией «Инсталл Групп» был изготовлен щит под индивидуальный заказ – щит управления фасадным освещением ЩУОф-4. Щит предназначен для управления фасадным LED-освещением готельного комплекса.

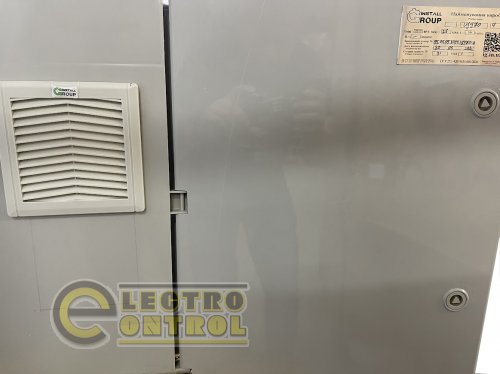

Габаритные размеры и внешний вид щита управления LED-освещением ЩУОф-4:
.png)
Конструктивное исполнение ЩУОф-4:
⇒ Размеры - 500х400х240мм (ВхШхГ)
⇒ Материал корпуса: ударостойкий пластик (есть возможность выбора материала корпуса: металлический (с выбором толщины металла:0,8мм; 1мм; 1,2мм) или пластиковый;
⇒ Тип установки: навесной;
⇒ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика);
⇒ Климатическое исполнение – IP65 (по желанию заказчика можно выполнить от IP21 до IP65);
⇒ Сфера применения – промышленная и бытовая;
⇒ Странна производитель – Украина;
⇒ Производитель – ООО «Инсталл Групп».

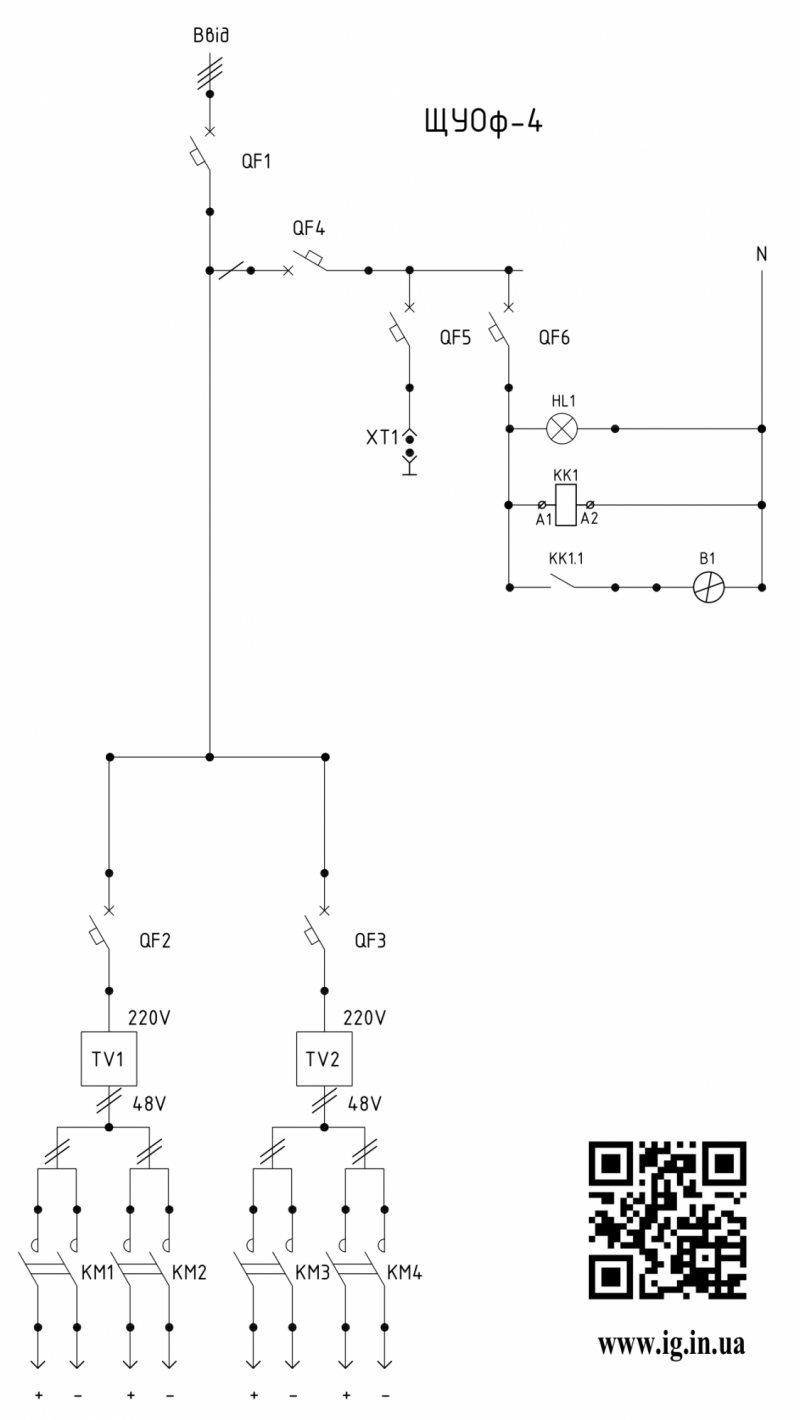

Cхема щита управления LED-освещения ЩУОф-4:
.png)
Особенности работы данной схемы ЩУОф-4:
В щите установлены два блока питания на 48В мощностью 350Вт, которые служат для преобразования переменного напряжения сети 230В в напряжения 48В. Управление приборами освещения обеспечивает импульсный электромагнитный контактор с ручным управлением. Управление контактором осуществляется дистанционно с удаленного поста управления.
В щите установлен кулер с вентиляционной решеткой и термостатом обеспечивающие циркуляцию воздуха и защиту от перегрева блоков питания и электротехнического оборудования. В щите так же установлен светильник миниатюрный и розетка на DIN-рейку для сервисно-технических работ .

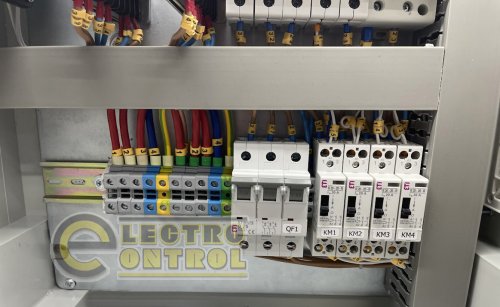

Основной комплект оборудования, которое входит в щит управления LED-освещением ЩУОф-4:
► Вводной трехполюсный автоматический выключатель для защиты электролинии от токов короткого замыкания и перегрузок
► Импульсные электромагнитные контакторы
► Однополюсные автоматические выключатели для защиты цепи управления, розетки, приборов вентиляции, лампы, линий освещения.
► Два блока питания на 48В
►По требованию заказчика возможна установка в щите: приборов учета электроэнергии; вводного электромагнитного контактора, обеспечивающий нормы гражданской обороны с помощью дистанционно подаваемого сигнала и другое.
Основное электротехническое оборудование в данном щите выполнено на оборудовании ETI (Словения). При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.
Рекомендуем для защиты устройств освещения использовать автоматические выключатели категории "D" выдерживающие большой пусковой ток.
