Щит управления LED-освещением ЩУО-LED-6
-
139640
ЩУО-LED-68537Под заказ — только под заказ
Доставка в любой город Украины в течении 2-3 рабочих дней
Cкидки постоянным клиентам- Мы работаем по 100% предоплате
- Минимальная сумма заказа 500 грн
- Безналичный расчет
- Онлайн оплата по реквизитам
Защита покупки
-
Характеристики
- Рабочее напряжение осветительных приборов: 24В
- Частота сети: 50Гц
- Страна регистрации бренда : Украина
♦ Условия оформления заказа на сборку щитового оборудования ♦
- Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
- Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
- Создаем типовый договор на сотрудничество с Вами
- Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
- Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
- После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
- Доставка по Вашему адресу обусловленным способом
- Монтаж и наладка (если это предусмотрено в договоре)
- В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
- Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020
Компания «Инсталл Групп» занимается производством щитового оборудования типа ЩУО-LED (щит управления LED-освещением). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль». Сборка щитов производится специалистами необходимой квалификации производственными мощностями компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, МЭК и электробезопасности, согласно ТУ У 27.1-42055633-001:2020.
Щит управления LED-освещением предназначен (ЩУО-LED) для управления и контроля низковольтными приборами лэд-освещения (как внутреннего, так и наружного освещения здания). Так же с помощью ЩУО-LED можно включать/отключать отдельные группы осветительных приборов; защищать отходящие линии электропитания от токов короткого замыкания и перегрузок. Использование данного типа щитового оборудования позволяет рационально использовать электроэнергию, измерять и передавать информацию о показаниях расхода электроэнергии при помощи прибора учета передающего информацию по Modbus (RS-485) протоколу.
Щит управления LED-освещением ЩУО-LED можно использовать на объектах различного назначения: жилые комплексы, административные здания, промышленные предприятия, общественные места, гостиничные комплексы и тп..

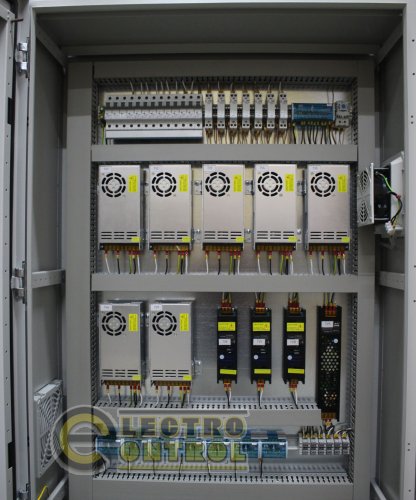

Компанией «Инсталл Групп» был изготовлен щит под индивидуальный заказ – щит управления лэд-освещением ЩУО-LED-6. Щит предназначен для управления внутренним LED-освещением для отельно-ресторанного комплекса.

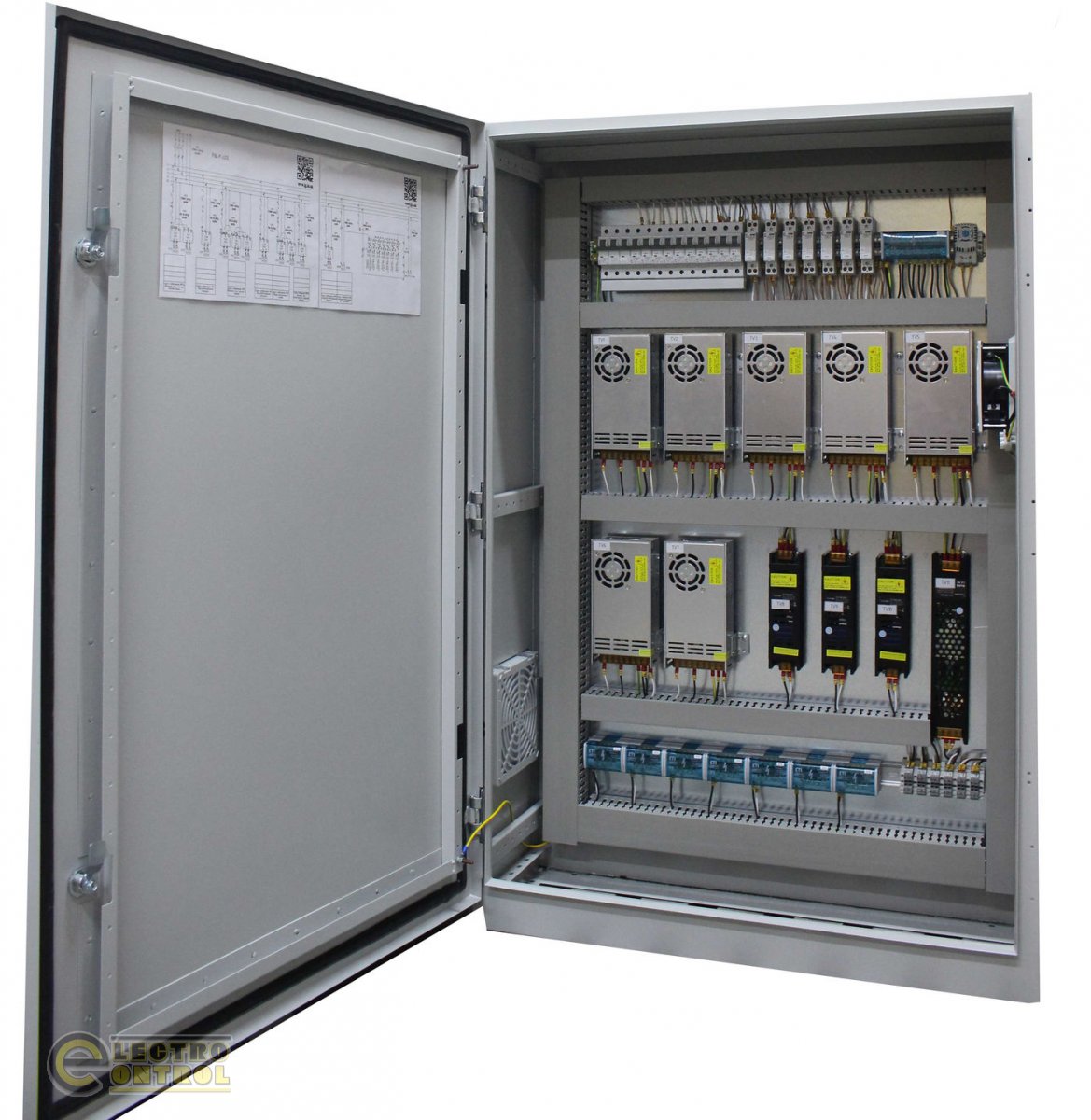

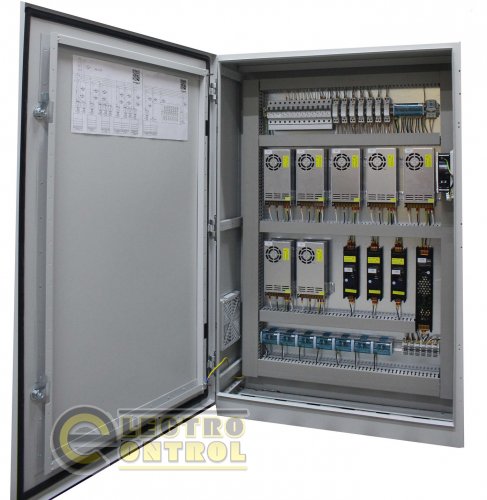

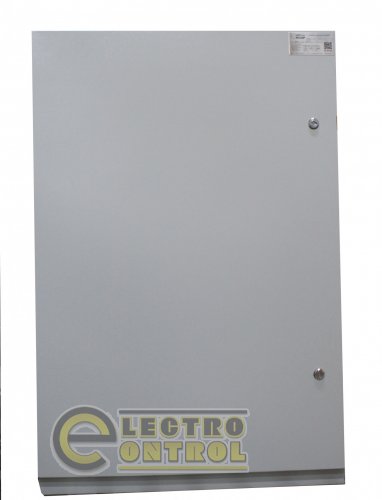

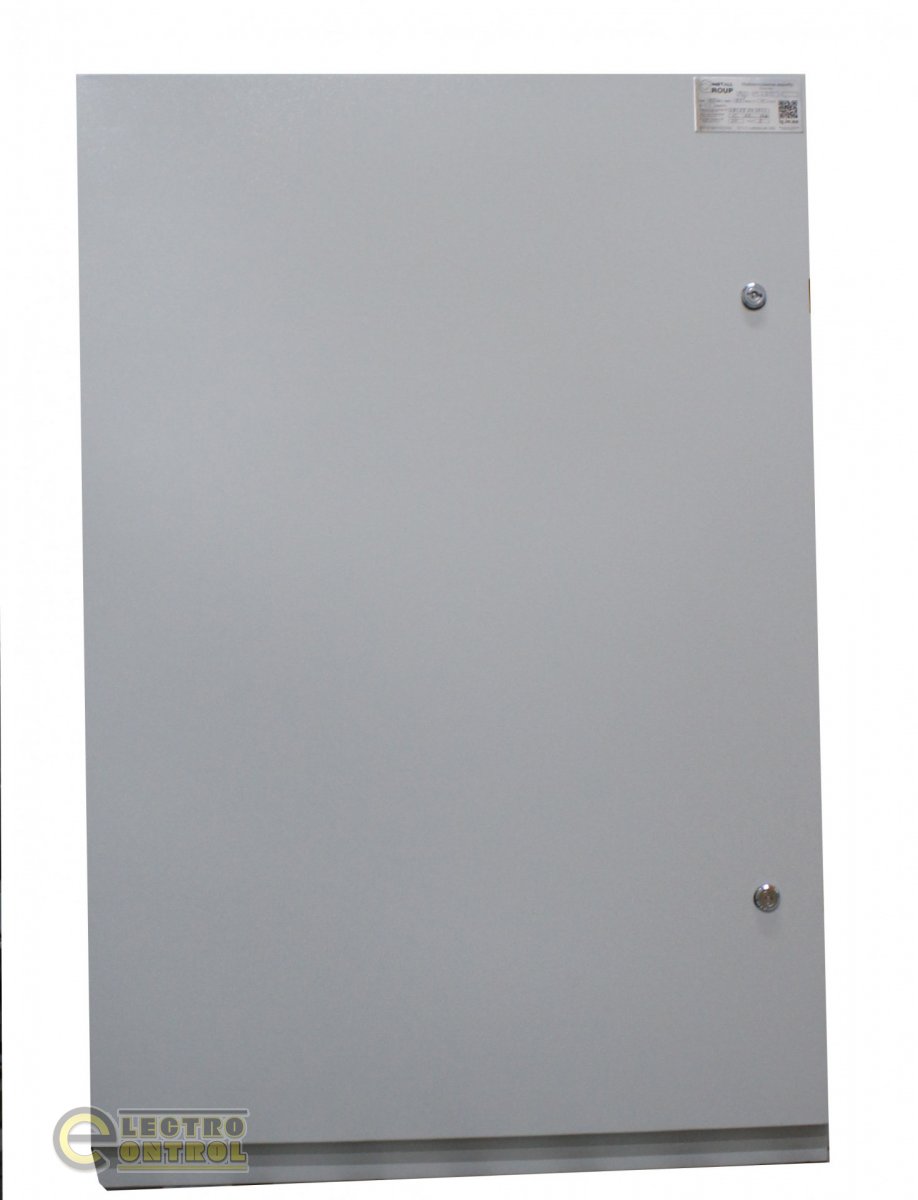

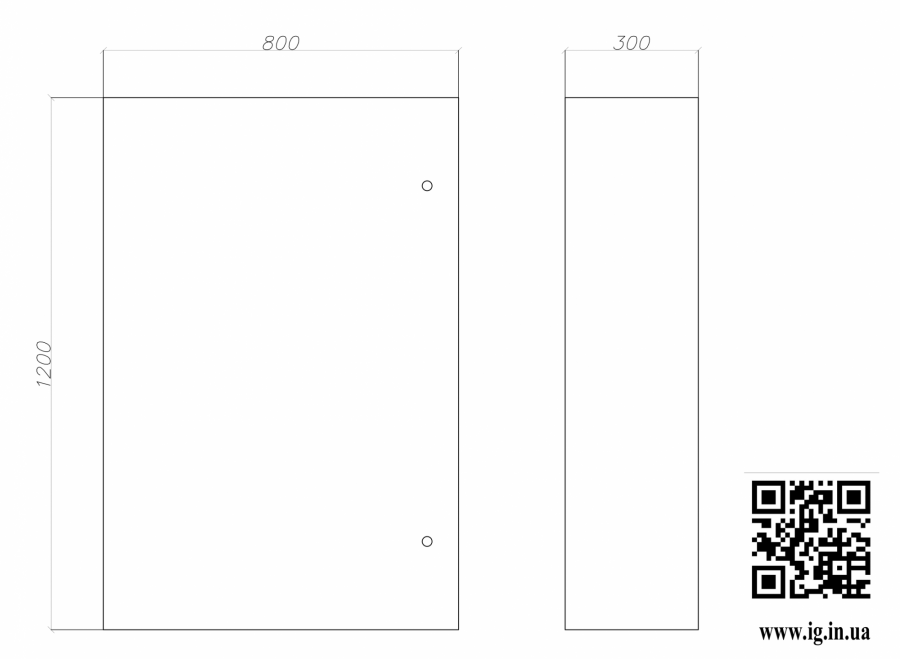

Габаритные размеры и внешний вид щита управления LED-освещением ЩУО-LED-6:
.png)
Конструктивное исполнение ЩУО-LED-6:
⇒ Размеры - 1200х800х300мм (ВхШхГ)
⇒ Материал корпуса: металлический (есть возможность выбора материала корпуса: металлический (с выбором толщины металла:0,8мм; 1мм; 1,2мм) или пластиковый;
⇒ Тип установки: напольный (так же есть возможность выполнить и другие типы установки корпуса);
⇒ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика);
⇒ Климатическое исполнение – IP54 (по желанию заказчика можно выполнить от IP21 до IP65);
⇒ Сфера применения – промышленная и бытовая;
⇒ Странна производитель – Украина;
⇒ Производитель – ООО «Инсталл Групп».
Cхема щита управления LED-освещения ЩУО-LED-6:
.png)
Особенности работы данной схемы ЩУО-LED-6:

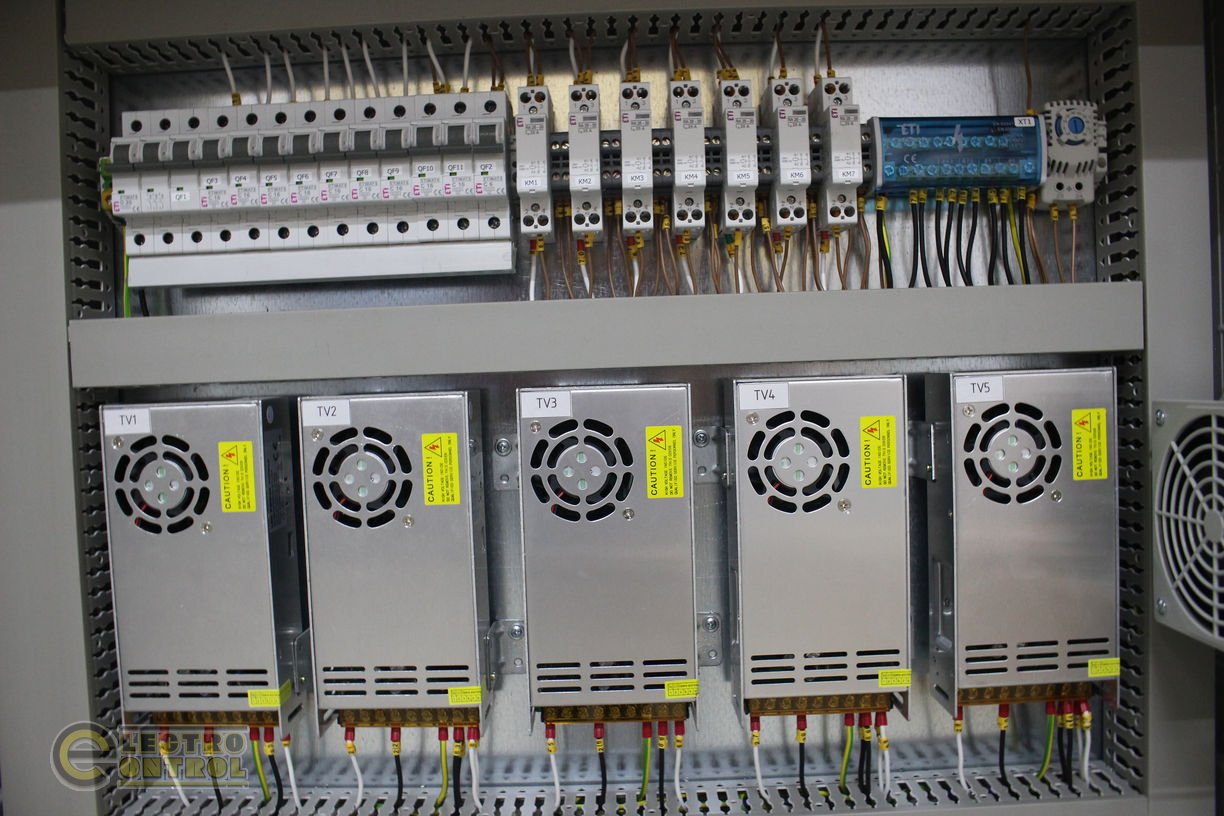

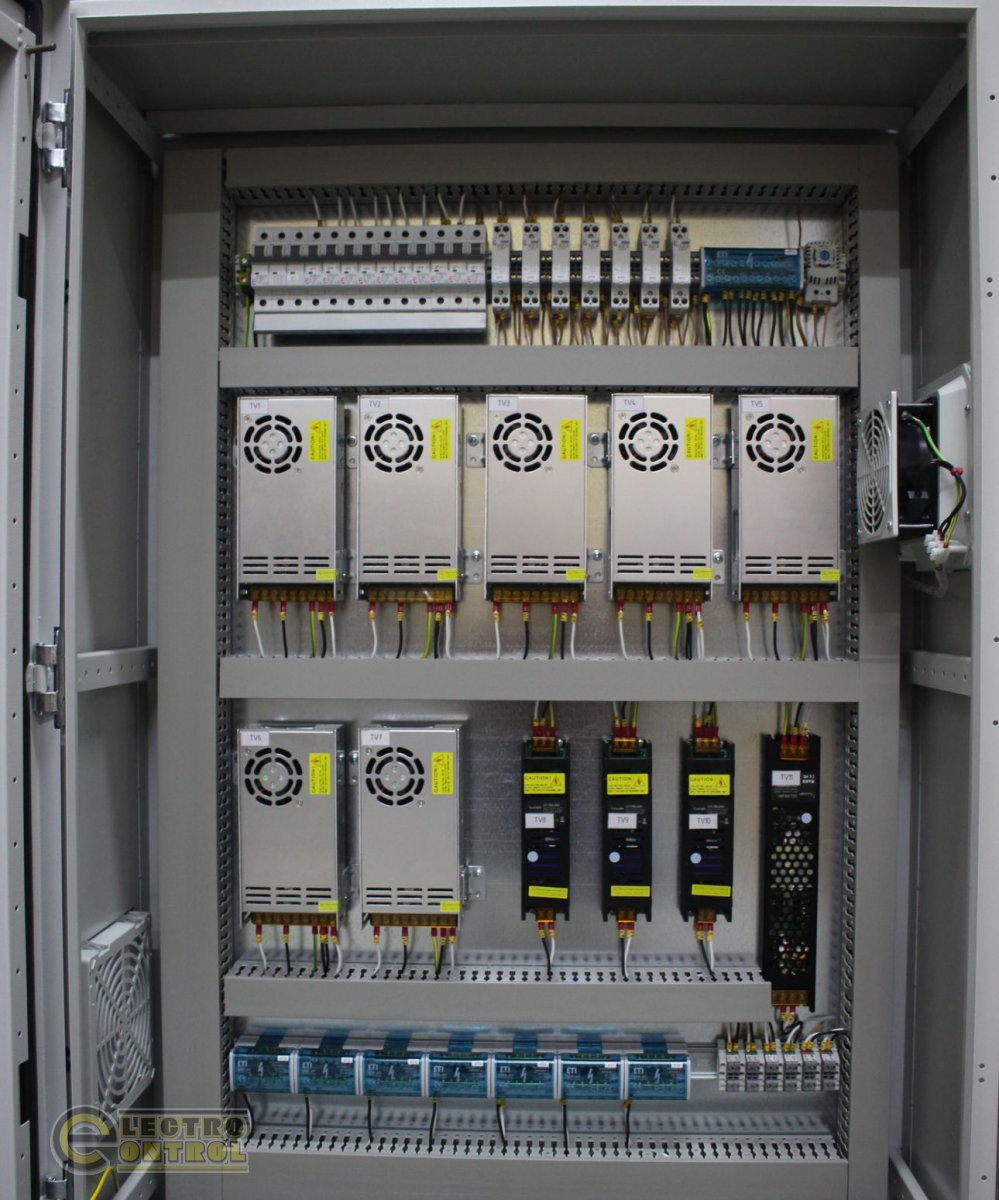

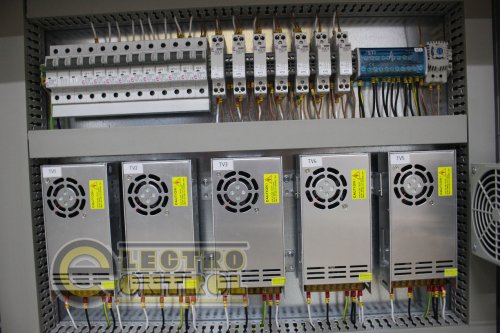

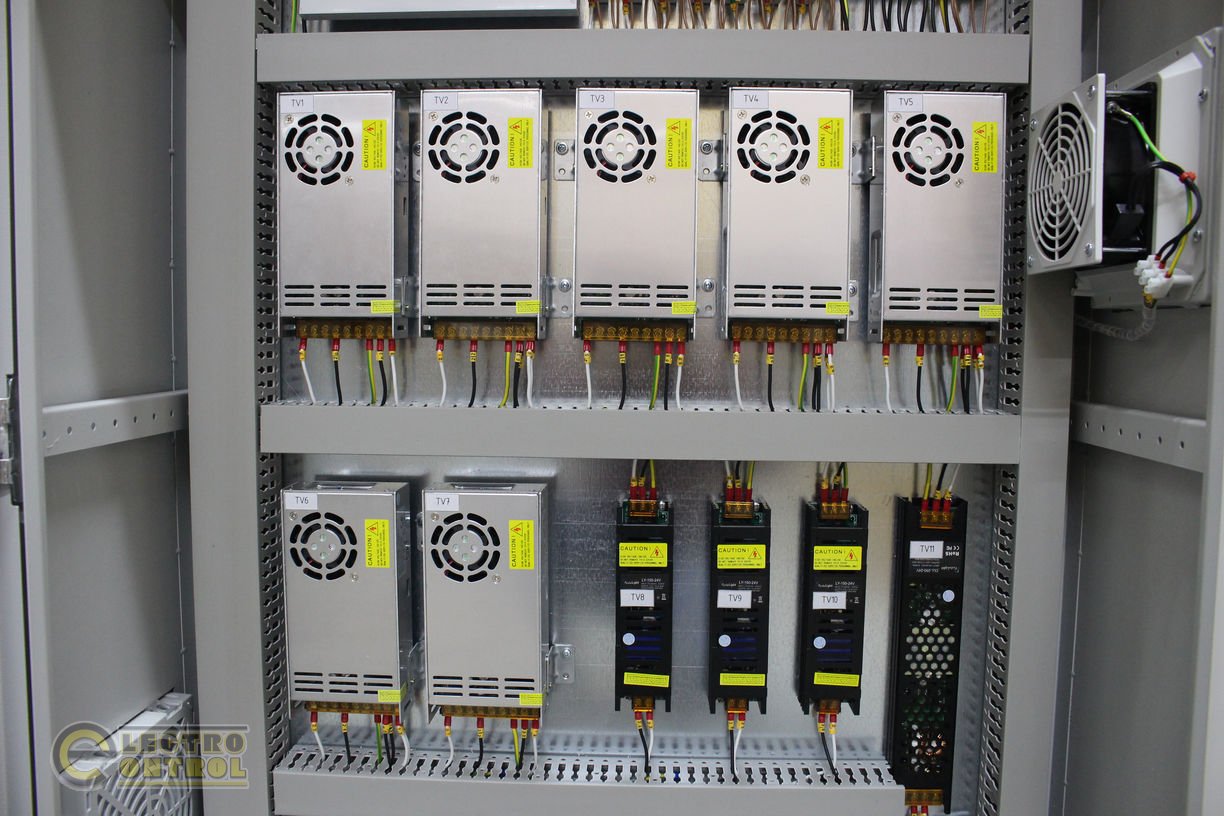

В щите установлены три блока питания на 24В мощностью 150Вт, один блок питания на 24В мощностью 250Вт и семь блоков питания на 24В мощностью 500Вт, которые служат для преобразования переменного напряжения сети 230В в напряжения 24В. Управление приборами освещения обеспечивает модульный электромагнитный контактор. Управление контактором осуществляется дистанционно с удаленного поста управления.

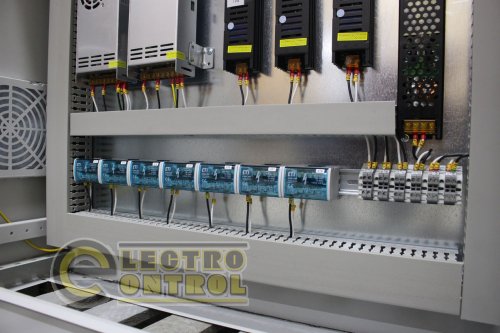

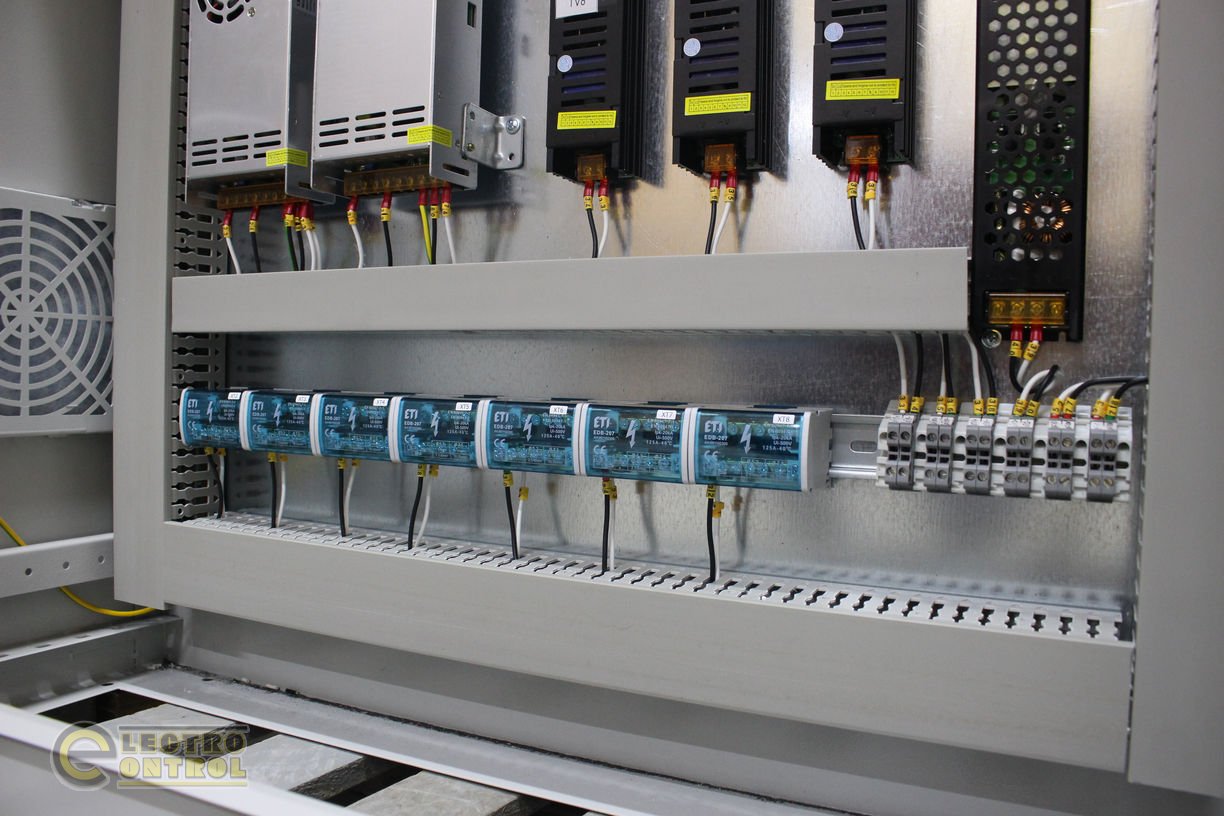

Выходы с блоков питания подаются на распределительные блоки, к которым подключатся питающие линии приборов освещения.

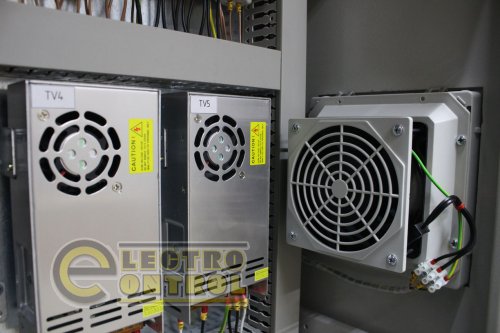

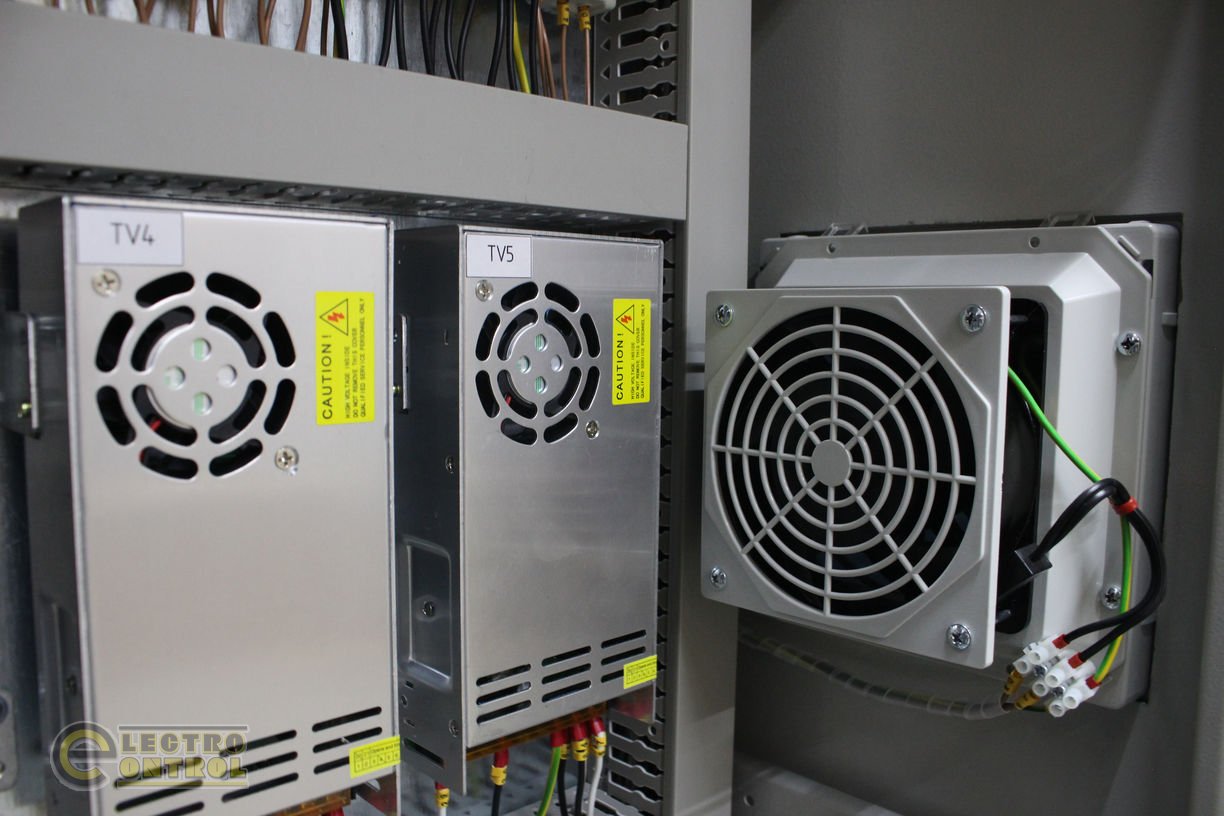

В щите установлен кулер с вентиляционной решеткой и термостатом обеспечивающие циркуляцию воздуха и защиту от перегрева блоков питания и электротехнического оборудования.
Основной комплект оборудования, которое входит в щит управления LED-освещением ЩУО-LED-6:
► Вводной трехполюсный автоматический выключатель для защиты электролинии от токов короткого замыкания и перегрузок;
► Однополюсные электромагнитные контакторы;
► Однополюсные автоматические выключатели для защиты цепи управления, приборов вентиляции, линий освещения;
► Три блока питания на 24В мощностью 150Вт;
► Один блок питания на 24В мощностью 250Вт;
► Семь блоков питания на 24В мощностью 500В;
► Распределительные блоки;
► Клеммы проходные и клеммы заземления
► По требованию заказчика возможна установка в щите: приборов учета электроэнергии; вводного электромагнитного контактора, обеспечивающий нормы гражданской обороны с помощью дистанционно подаваемого сигнала; светильника, розетки на DIN-рейку для сервисно-технических работ и другое.
Основное электротехническое оборудование в данном щите выполнено на оборудовании ETI (Словения). При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEC (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д..
Рекомендуем для защиты устройств освещения использовать автоматические выключатели категории "D" выдерживающие большой пусковой ток.
