    Щит автоматического ввода резерва АВР-200-25А
    Щит автоматического ввода резерва АВР-200-25А
    Щит автоматического ввода резерва АВР-200-25А
    Щит автоматического ввода резерва АВР-200-25А
    Щит автоматического ввода резерва АВР-200-25А
    Щит автоматического ввода резерва АВР-200-25А

    Инженер-конструктор по Электрощитовому Оборудованию

    Просчет заказа

  • Щит автоматического ввода резерва АВР-200-25А

Характеристики

  • Номинальный ток: 25А
  • Номинальное напряжение: 230В/400В
  • Частота сети: 50 Гц
  • Комплектация оборудования, представленного на фото может не соотвествовать указанной цене и описанию: !!!
  • Учет электроэнергии: Нет
  • Страна регистрации бренда : Украина

 ♦ Условия оформления заказа на сборку щитового оборудования ♦

  1. Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
  2. Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
  3. Создаем типовый договор на сотрудничество с Вами
  4. Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
  5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
  6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
  7. Доставка по Вашему адресу обусловленным способом
  8. Монтаж и наладка (если это предусмотрено в договоре)
  9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
  10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020
     Компания «Инсталл Групп» занимается производством щитового оборудования типа АВР (Автоматический ввод резерва). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль».  Сборка щитов производится специалистами необходимой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.
    Щит автоматического ввода резерва (АВР) – один из типов электрощитового оборудования, предназначенный для обеспечения бесперебойной работы потребителя электросетью напряжением 400В переменного тока частотой сети 50 Гц, путем переключения нагрузки между основным и резервным источниками питания. Источниками питания, между которыми происходит переключения (при пропадании основного ввода электропитания) могут быть два  независимых ввода (по схема «город 1» - «город 2» с приоритетом по одному из вводов), или между основным и  резервным источником (ГЭС – генераторная электро-станция).
      Данный тип щитового оборудования используют как в бытовой сфере, так и в промышленной сфере (когда длительная остановка подачи электропитания не допустима для стабильной и без аварийной работы).
      Классификация щитов Автоматического ввода резерва АВР по приоритету вводов:
 ► односторонние ‒ схема работает по приоритету по одному из вводов (переключения на рабочую линию происходит независимо от такого есть питание на резервной линии или нету)
 ► двухсторонние ‒ приоритета по вводу нету (переключение между вводами происходит, только при полном пропадании питания на одном из вводов).

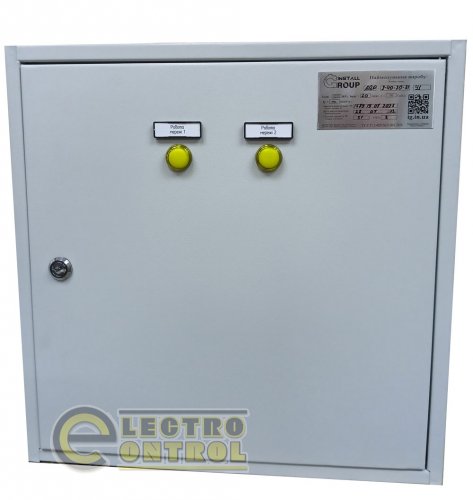

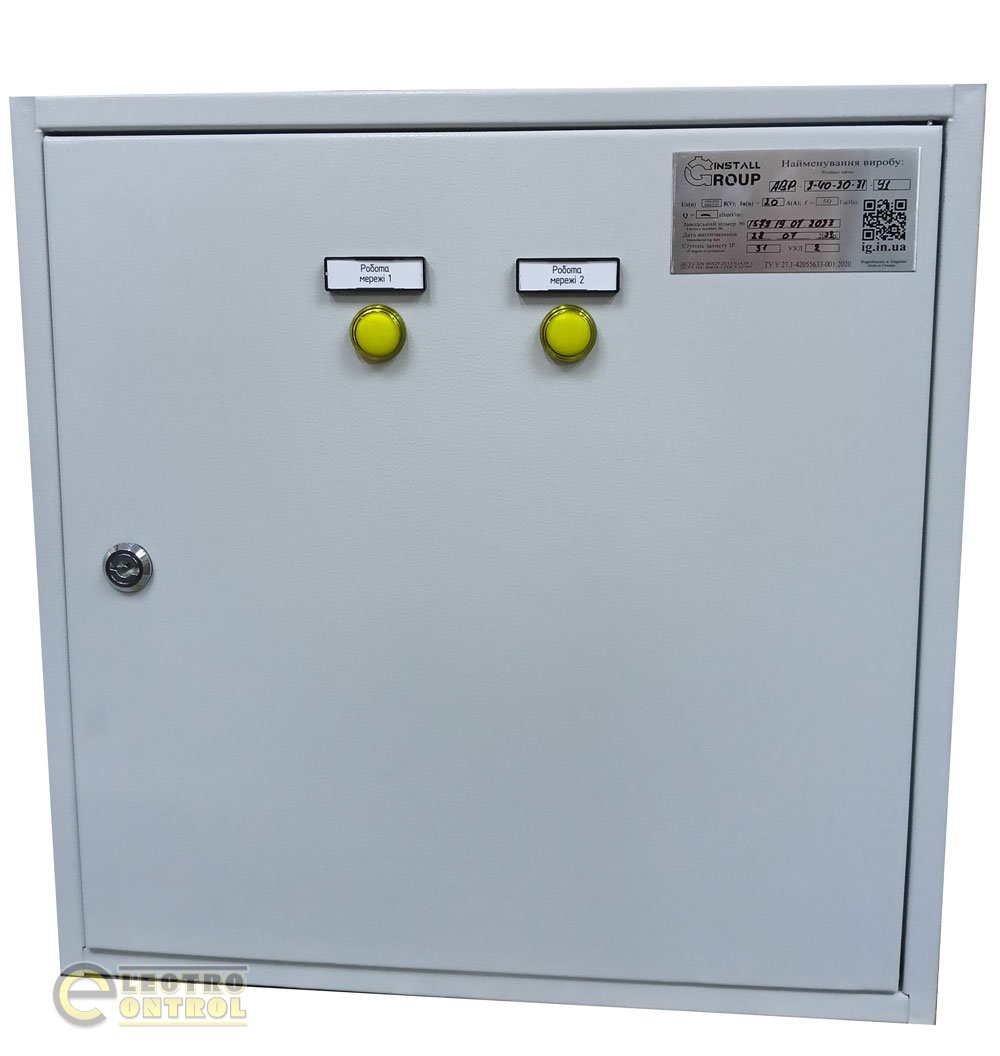

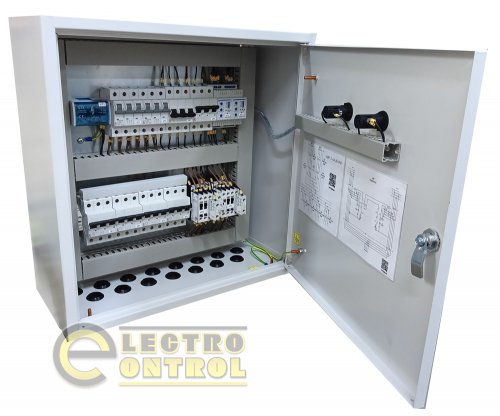

Габаритные размеры и внешний вид АВР-200-25А:

      Конструктивное исполнение корпуса щита автоматического ввода резерва АВР-200-25А:
 ⇒ Размер – 500х500х250мм (ВхШхГ)
 ⇒ Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм)
 ⇒ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика)
 ⇒ Климатическое исполнение – IP31 (по желанию заказчика можно выполнить до IP54)
 ⇒ Странна производитель – Украина
 ⇒ Производитель – ООО «Инсталл Групп».

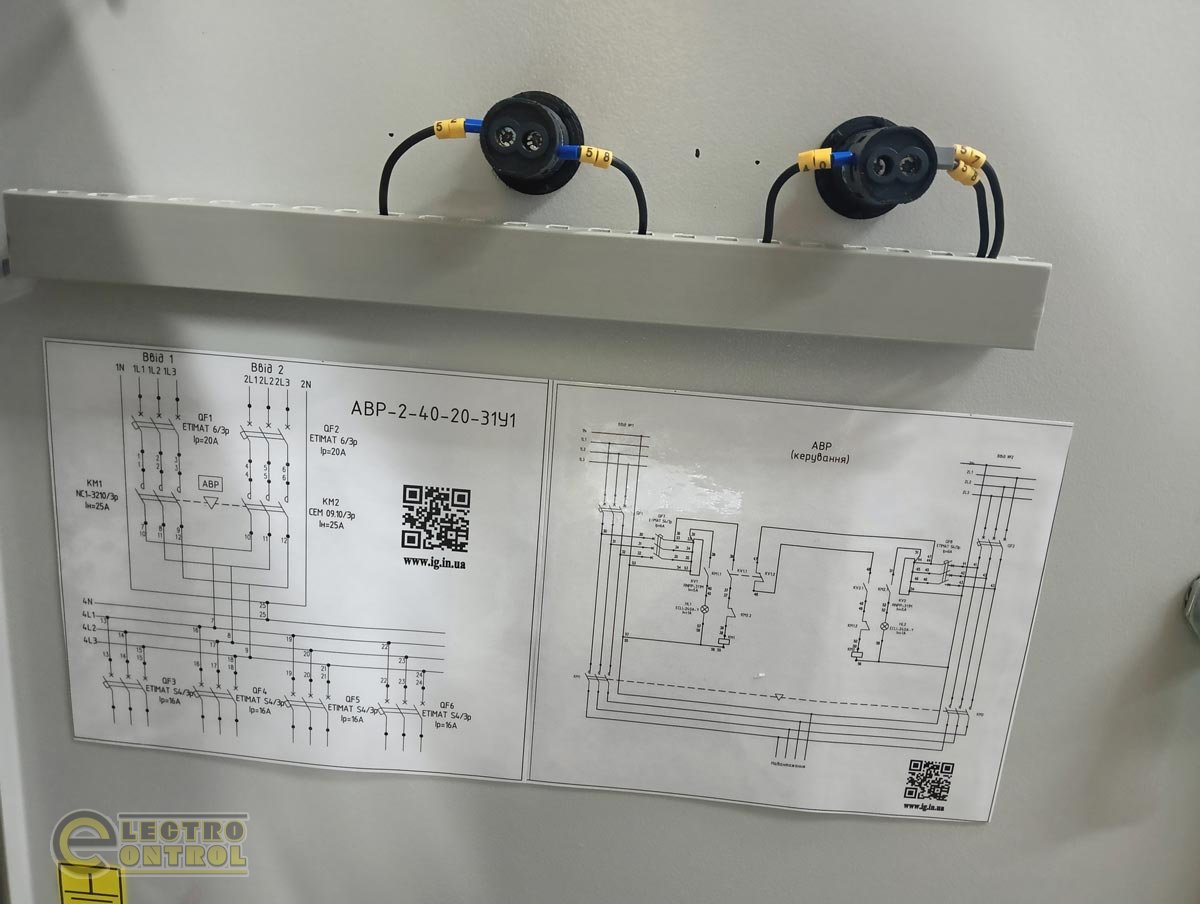

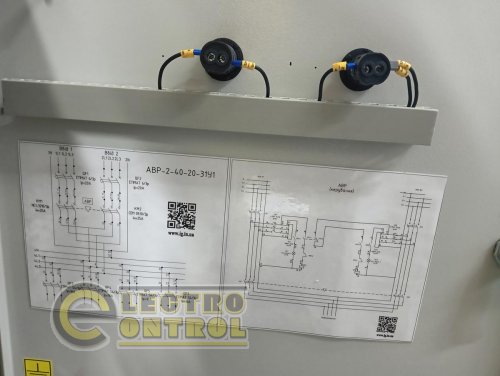

Схема управления автоматическим вводом резерва АВР-200-25A:

      Принцип работы данной схемы автоматического ввода резерва АВР-200-25А:

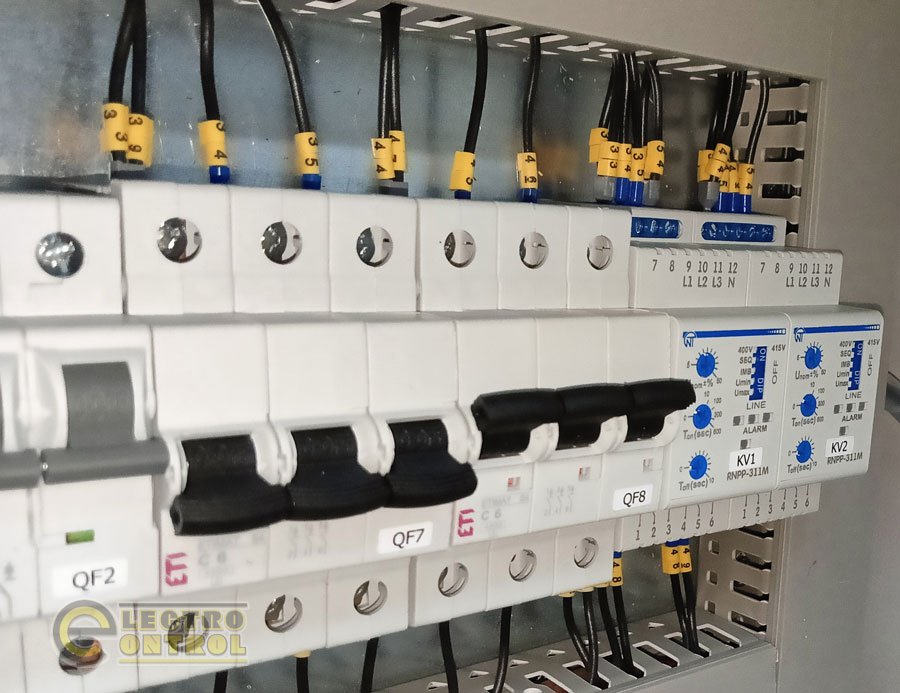

    Реле контроля фаз (РКФ) (KV1, 2), перекоса и последовательности фаз отслеживает наличие напряжения на каждой из фаз, правильность их переключения, контролирует параметры на основном вводе. При пропадании напряжения на основном вводе, а так же при выходе параметров сети основного ввода из установленных пределов, РКФ подает сигнал на размыкания контакта (КМ1) контактора основного ввода (КМ1) в схеме управления резервным вводом, последовательно замыкается контакт (КМ2) на включения контактора (КМ2) резервного ввода. Переключения между вводами выполняется с задержкой по времени. Как только на основном вводе появляется напряжения, или параметры основной сети стабилизировались, происходит автоматическое  переключения с резервного ввода на основной.

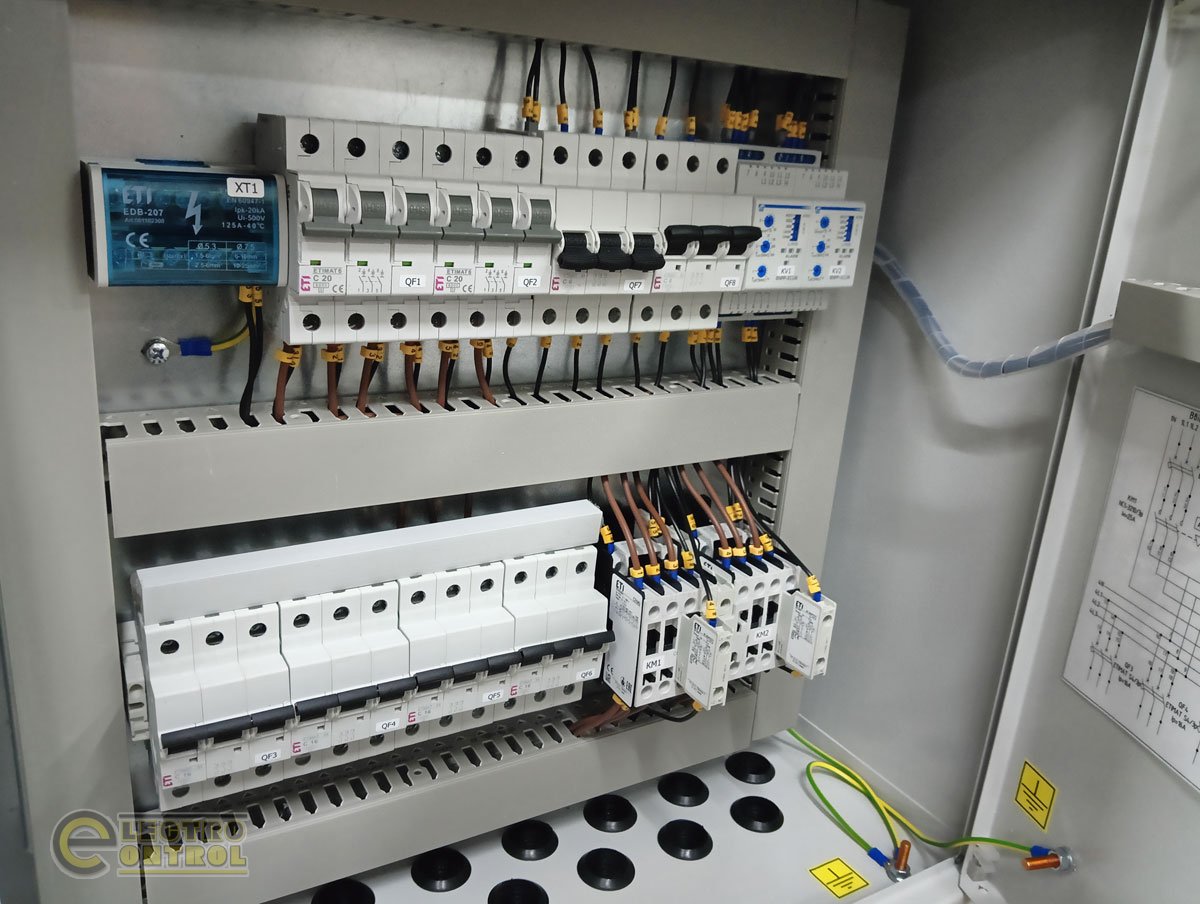

      Основной комплект оборудования которое входит в АВР-200-25А:
 • Два вводных трёхполюсных автоматических выключателя
 • Два трехфазных автоматических выключателя для защиты РКФ

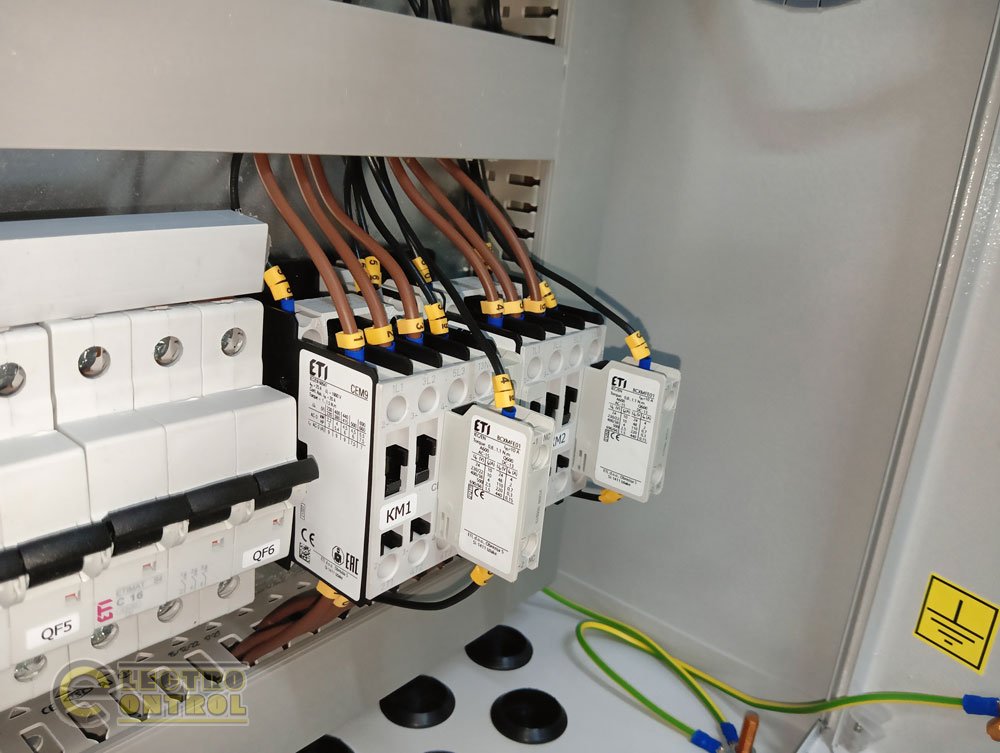

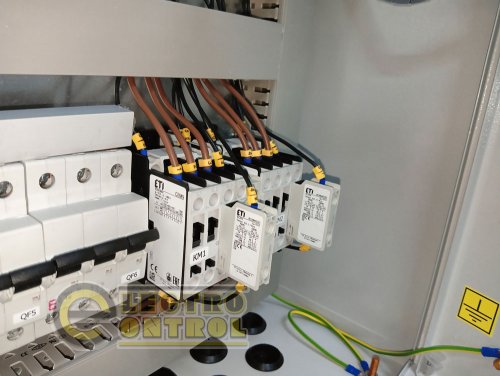

 • Два силовых контактора для коммутации нагрузки в цепи
 • Два реле напряжения, перекоса и последовательности фаз для контроля наличие напряжения на каждой из фаз, правильность их переключения, контроля параметров работы сети
 • Индикаторы световой сигнализации
 • По требованию заказчика возможно установка автоматических выключателей для подключения потребителей, дополнительной аппаратуры (реле времени, амперметров, вольтметров, анализатора параметров сети и т.п.)
    Цена указанная на сайте была просчитана  с использованием оборудования производителя ЕТІ. При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других  бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.
