Устройство компенсации реактивной мощности 200кВар УКРМ-0,4-200-6-20

 ♦Условия оформления заказа на сборку щитового оборудования♦

1. Клиент выдает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
2. В соответствии с техническим заданием мы готовим коммерческое предложение и отправляем Вам его любым каналом связи
3. Создаем типовый договор на сотрудничество с Вами
4. Вы оплачиваете свой заказ удобным Вам способом, согласно выставленному  счету нашей компанией
5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
7. Доставка по Вашему адресу обусловленным способом
8. Монтаж и наладка (если это предусмотрено в договоре)
9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020



---

    Компания «Инсталл Групп» занимается производством щитового оборудования типа УКРМ; КУ (устройство компенсации реактивной мощности; конденсаторная установка). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль». Сборка щитов производится специалистами высокой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.

  Компания «Инсталл Групп» производит устройства компенсации реактивной мощности любой мощности, на разное количество ступеней, для разных климатических исполнений щитов и прочее (индивидуально каждому заказу).

Структура условного обозначения конденсаторной установки УКРМ 0,4:
      УКРМ     XX    -ХХХ  -  ХХ – Х  - У3

          1       2   3         4      5     6

1. Автоматическая конденсаторная установка. Возможные сокращения, используемые для конденсаторных установок 0,4:
    o УКМ - установка компенсации мощности;
    o КРМ - компенсации реактивной мощности;
    o УКРМ - установка компенсации реактивной мощности;
    o ККУ - комплектная конденсаторная установка;
    o АКУ - автоматическая конденсаторная установка.
2. Номинальное напряжение установки (кВ)
3. Номинальная мощность установки (кВар).
4. Количество ступеней (шт)
5. Номинальная мощность минимальной ступени регулирования (кВАр).
6. Климатическое исполнение по ГОСТ 15150-69.

        В данном случае это УКРМ-0,4-200-6-20: устройство компенсации реактивной мощности в сети напряжением 400В, мощность установки 200кВар, количество ступеней 6, мощность минимальной ступени 20кВар.

        Устройства компенсации реактивной мощности используются в распределительных системах и являются эффективными и действенными инструментами для снижения потребления реактивной мощности потребителями электроэнергии в сетях 0,4 кВ. УКРМ 0,4 200 кВар УКРМ-0,4-200-6-20 УЗ обеспечивает прямую компенсацию реактивной энергии, внося решающий вклад в стабилизацию напряжений и токов в сети. Используется для поддержания постоянного заданного значения коэффициента мощности- (cos φ) в электрических распределительных сетях промышленных предприятий и других объектов с напряжением 380В, 50 Гц.

Использование конденсаторной установки 0,4 кв 200 кВар УКРМ - 0.4 - 200 - 6 – 20 УЗ позволяет:

- разгрузить линии электропередачи, трансформаторы и распределительные устройства;
- сократить расходы на электроэнергию для вашего предприятия
- позволяет снизить уровень высших гармоник;
- снижает разбалансировку фаз и помех в сети;

Конденсаторная установка 200кВар КРМ-0,4-200-6-20 УЗ основана на использовании высококачественных компонентов, повышая эффективность работы распределительных сетей и обеспечивают большую надежность.

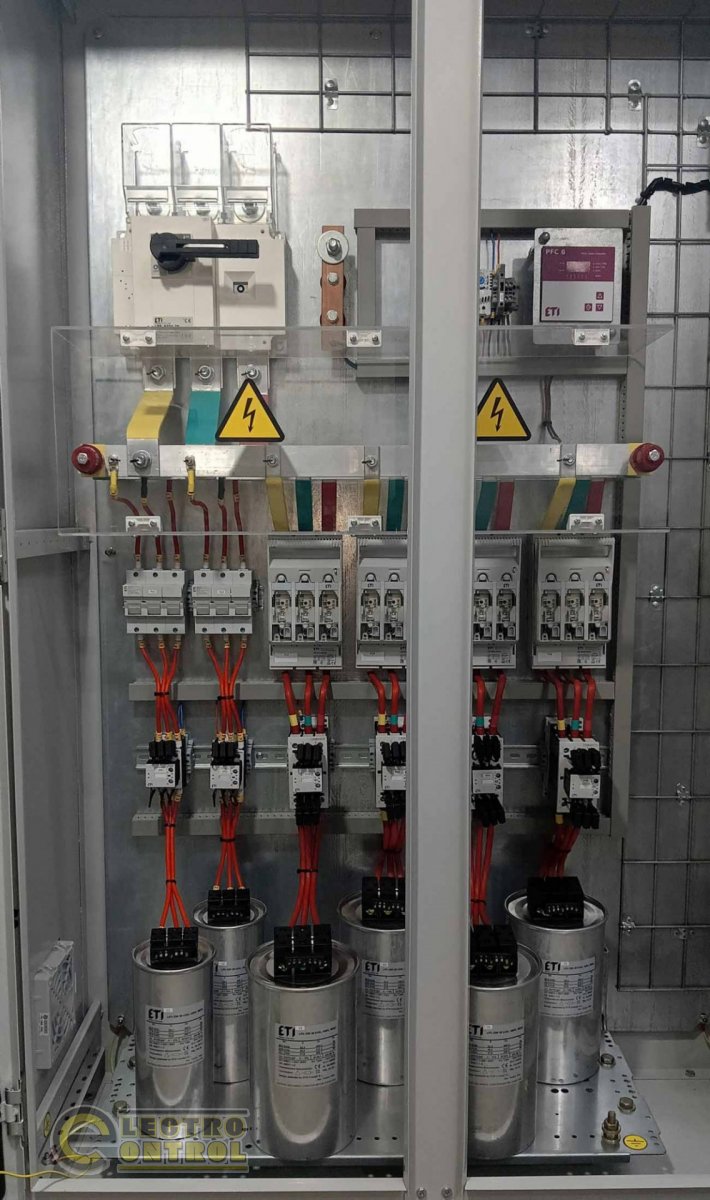

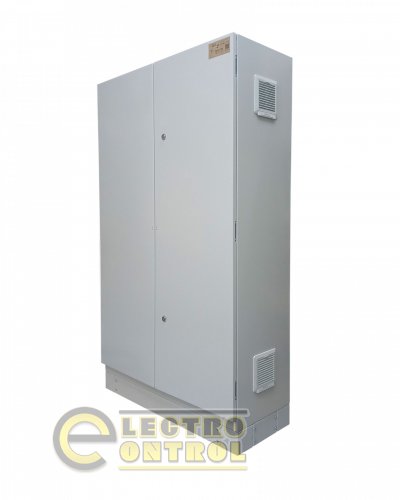

Шкафы УКРМ 0,4 200 кВар УКРМ - 0.4 - 200 - 6 – 20 УЗ выполняются на базе каркасных или цельносварных металлоконструкций. Передние двери, задние, боковые панели и стенки с грунтовкой и порошковым структурным покрытием цвета RAL 7035. Так же шкаф УКРМ 0,4 кв 200 кВар УКРМ - 0.4 - 200 - 6 – 20 УЗ может быть произведен в пластиковом боксе с монтажной панелью, в зависимости от нужд заказчика. По желанию заказчика мы делаем так, чтобы управление устройствами ввода могло быть вынесено наружу, а также имело возможность запирания на навесной замок. Двери шкафа имеют замок, тип которого оговаривается на стадии заказа. В двери шкафа вмонтированы: регулятор реактивной мощности, индикаторы срабатывания ступеней, а также ключ выбора режима работы установки.

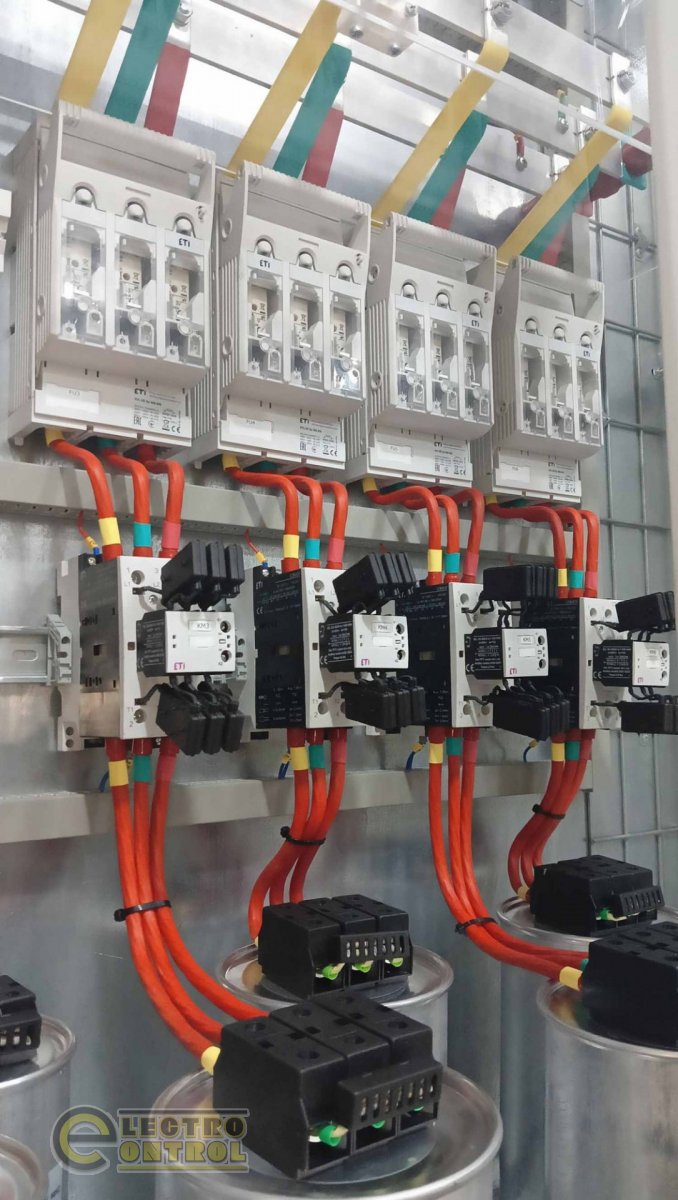

Конденсаторная установка 0,4 200 кВар УКРМ - 0.4 - 200 - 6 – 20 УЗ обычно поставляется со следующим оборудованием:

⇒ регулятор реактивной мощности;
⇒ автоматические выключатели;
⇒ плавкие предохранители;
⇒ выключатели нагрузки с плавкими предохранителями;
⇒ выключатель нагрузки;
⇒ контакторы силовые для коммутации конденсаторов;
⇒ силовые конденсаторы;
⇒ фильтрующие дроссели (при необходимости);
⇒ конденсаторные батареи.

Конструкцией установки предусмотрена возможность по согласованию с заказчиком установить автоматическую систему принудительной вентиляции, рассчитываемая для каждого конкретного применения. Система вентиляции может также сочетаться со специальными фильтрами, позволяющими применять установку в загрязненных помещениях без потери необходимой степени защиты.

Монтаж электрических цепей внутри установки можно выполнить медными или алюминиевыми проводниками.

Конструкция установки обеспечивает удобное и безопасное подключение вводных линий.

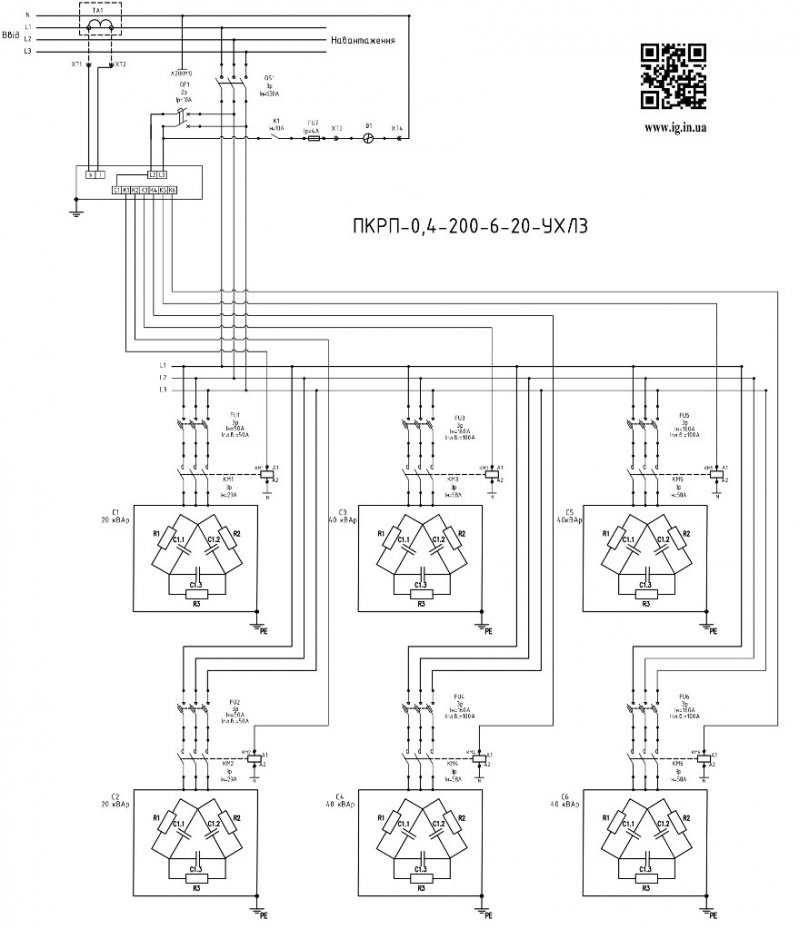

Схема установки УКРМ-0,4-200-6-20:
