Установка компенсации реактивной мощности 50 кВар УКРМ - 0.4 - 50кВар - 5 - 5 УЗ

  Устройства компенсации реактивной мощности используются в распределительных системах и являются эффективными и действенными инструментами для снижения потребления реактивной мощности потребителями электроэнергии в сетях 0,4 кВ. УКРМ 0,4 50 кВар УКРМ - 0.4 - 50 - 5 - 5 УЗ обеспечивают прямую компенсацию реактивной энергии, внося решающий вклад в стабилизацию напряжений и токов в сети

 УКРМ 0,4 кв 50 кВар УКРМ - 0.4 - 50 - 5 - 5 УЗ обеспечивающее компенсацию реактивной мощности электрических устройств индуктивной значений. Используется для поддержания постоянного заданного значения коэффициента мощности- (cos φ) в электрических распределительных сетях промышленных предприятий и других объектов с напряжением 380В, 50 Гц.

Использование конденсаторных установок 0,4 кв 50 кВар УКРМ - 0.4 - 50 - 5 - 5 УЗ позволяет:

- конденсаторные установки-0,4 кВ 50 кВар УКРМ - 0.4 - 50 - 5 - 5 УЗ позволяет разгрузить линии электропередачи, трансформаторы и распределительные устройства.;

- сократить расходы на электроэнергию для вашего предприятия с помощью крм 0,4 50 кВар УКРМ - 0.4 - 50 - 5 - 5 УЗ.;

- позволяет снизить уровень высших гармоник;

- для уменьшения разбалансировки фаз и помех в сети;

- конденсаторная установка крм 0,4 50 кВар УКРМ - 0.4 - 50 - 5 - 5 УЗ основана на использовании высококачественных компонентов и производственных мощностей. Они повышают эффективность работы распределительных сетей и обеспечивают большую надежность.

Процент силы после компенсации может составлять от 0,9 до 0,99.

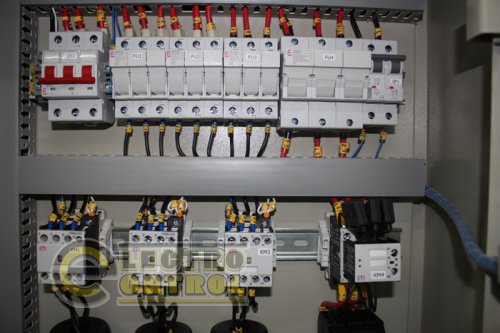

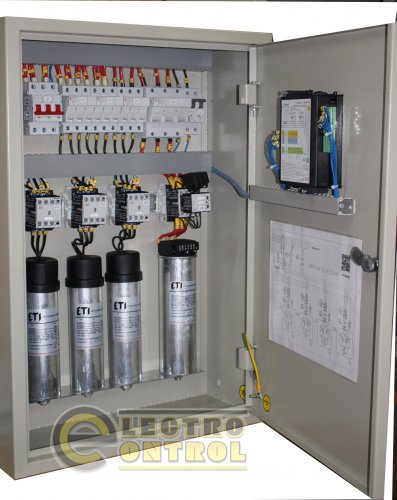

Шкафы УКРМ 0,4 50 кВар УКРМ - 0.4 - 50 - 5 - 5 УЗ выполняются на базе каркасных или цельносварных металлоконструкций. Передние двери, задние, боковые панели и стенки с грунтовкой и порошковым структурным покрытием цвета RAL 7035. Так же шкаф крм 0,4 кв 50 кВар УКРМ - 0.4 - 50 - 5 - 5 УЗ может быть произведен в пластиковом боксе с монтажной панелью, в зависимости от нужд заказчика. По желанию заказчика мы делаем так, чтобы управление устройствами ввода могло быть вынесено наружу, а также имело возможность запирания на навесной замок. Двери шкафа имеют замок, тип которого оговаривается на стадии заказа. В двери шкафа вмонтированы: регулятор реактивной мощности, индикаторы срабатывания ступеней, а также ключ выбора режима работы установки.

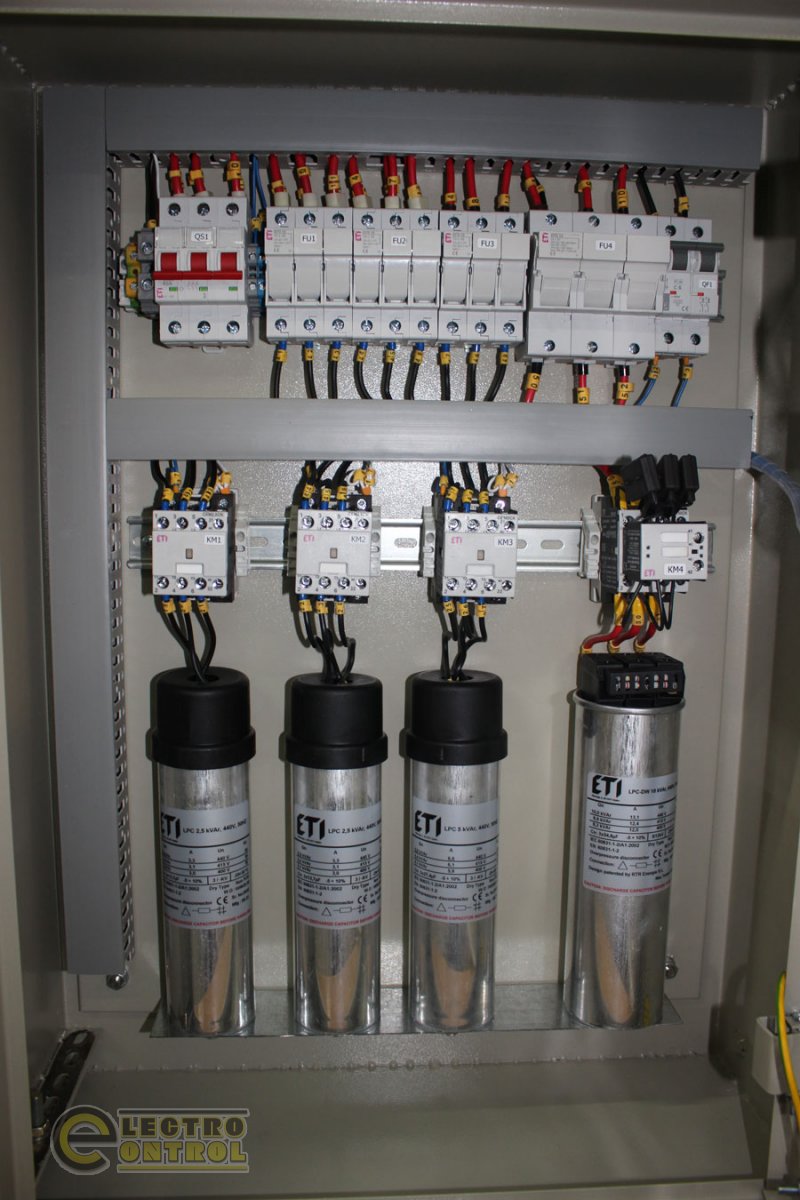

  Конденсаторная установка 0,4 50 кВар УКРМ - 0.4 - 50 - 5 - 5 УЗ обычно поставляются со следующим оборудованием:

• регулятор реактивной мощности;

• автоматические выключатели;

• плавкие предохранители;

• выключатели нагрузки с плавкими предохранителями;

• выключатель нагрузки;

• контакторы силовые для коммутации конденсаторов;

• силовые конденсаторы;

• фильтрующие дроссели;

• конденсаторные батареи.

Конструкцией установки предусмотрена возможность по согласованию с заказчиком установить автоматическую систему принудительной вентиляции, рассчитываемая для каждого конкретного применения. Система вентиляции может также сочетаться со специальными

фильтрами, позволяющими применять установку в загрязненных помещениях без потери необходимой степени защиты.

Монтаж электрических цепей внутри установки выполнен медными проводниками и алюминиевыми или медными шинами.

Конструкция установки обеспечивает удобное и безопасное подключение вводных линий.

  Структура условного обозначения конденсаторной установки КРМ 0,4:

      УКРМ XX -ХХХ /ХХ -Х -У3

          1          2      3          4      5   6

1. Автоматическая конденсаторная установка. Возможные сокращения, используемые для конденсаторных установок 0,4:

    o УКМ - установка компенсации мощности;

    o КРМ - компенсации реактивной мощности;

    o УКРМ - установка компенсации реактивной мощности;

    o ККУ - комплектная конденсаторная установка;

    o АКУ - автоматическая конденсаторная установка.

2. Номинальное напряжение установки (кВ).

3. Номинальная мощность установки.

4. Количество ступеней.

5. Номинальная мощность ступени регулирования в кВАр.

6. Климатическое исполнение по ГОСТ 15150-69

В нашем случае это установка компенсации реактивной мощности 50 кВар УКРМ - 0.4 - 50 - 5 - 5 УЗ

    Формулировка заказа

Устройства компенсации реактивной мощности изготавливаются нашими сертифицированными специалистами на основе утвержденного проекта. Для определения установки в проекте достаточно указать её тип (например, УК-0,4-125-20). Определение точной конфигурации вашего конденсатора — это индивидуальный процесс, который начинается с заполнения опросного листа. Мы предоставим вам смету и спроектируем вашу систему, исходя из того, какие факторы для вас наиболее важны.

При отсутствии проекта формируется техническое задание. Задание, помимо заполнения опросных листов, должно содержать следующую информацию:

• номинальное напряжение;

• величина ожидаемого тока короткого замыкания на вводе или данные, достаточные для определения

этой величины;

• степень защиты ІР;

• данные о внешних присоединениях (тип, материал, сечение, количество, пространственная ориентация);

• система электрической сети.

Комплект поставки:

• установка УКРМ-0,4 50 кВар УКРМ - 0.4 - 50 - 5 - 5 УЗ в упаковке – 1 шт.

• ключ от замка двери – 2 шт.

• эксплуатационные документы – 1 компл.

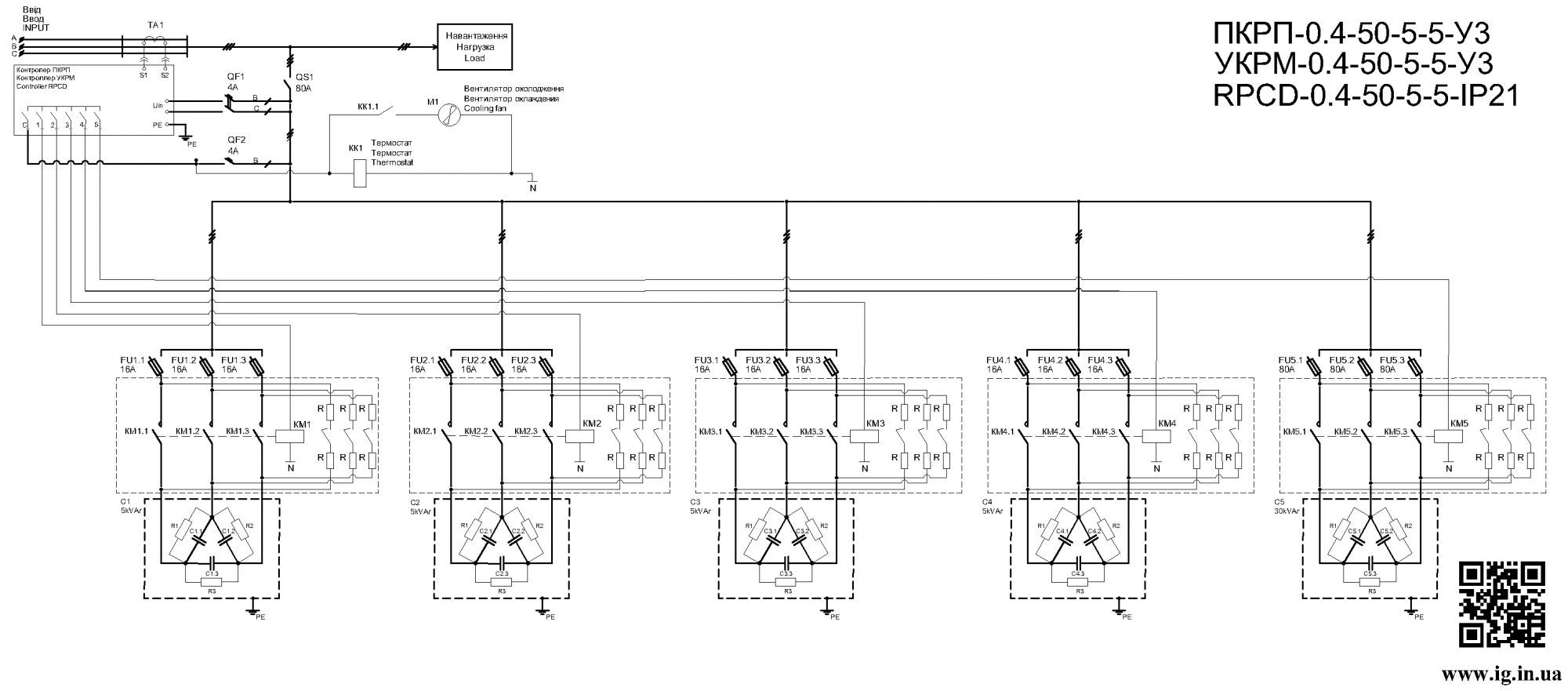

  Схема установки:
