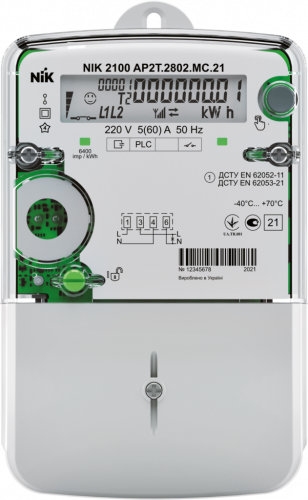

Счетчик электроэнергии однофазный NIK 2100 AP6T.2800.MC.12 230В 5(80)А 4 тарифа PLC-модуль индикация воздействия магнитного и электромагнитного поля

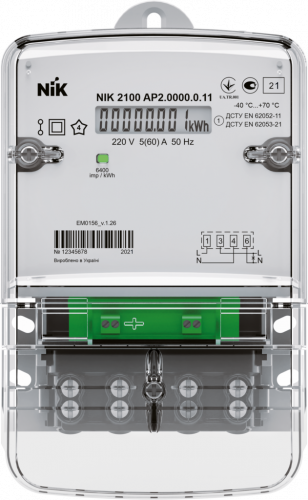

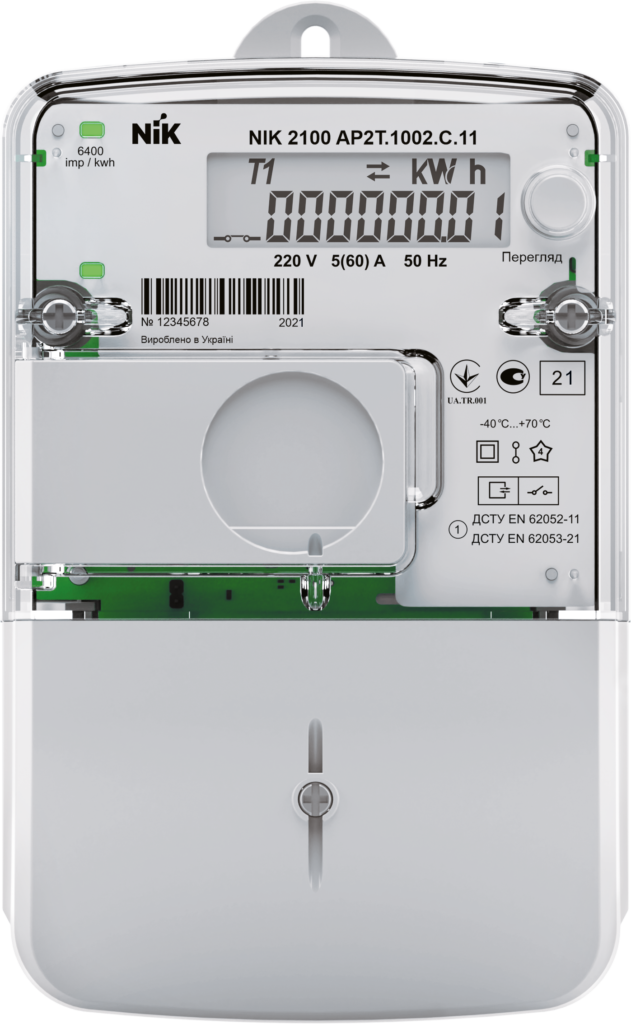

Однофазные счетчики электрической энергии NIK 2100

Однофазные счетчики электрической энергии типа NIK 2100 с электронным дисплеем и одним или двумя измерительными элементами предназначены для измерения активной электрической энергии в прямом или в прямом и обратном направлениях. В зависимости от исполнения учет может осуществляться по одному или нескольким тарифам. Приборы имеют класс точности 1, что обеспечивает надежный и точный учет электроэнергии.

По климатическим и механическим требованиям счетчики соответствуют стандартам ДСТУ EN 62052-11 и ДСТУ EN 62053-21 и предназначены для эксплуатации в помещениях, где отсутствуют агрессивные пары и газы.

По результатам исследований стабильности и метрологической надежности приборы соответствуют требованиям национального стандарта ДСТУ EN 62059-32-1.

Счетчики применяются для организации учета электроэнергии в коммунально-бытовом секторе и в других отраслях. Также они могут использоваться в автоматизированных системах контроля и учета электроэнергии (АСКОЭ).

Приборы полностью соответствуют требованиям Технического регламента законодательно регулируемых средств измерительной техники, утвержденного постановлением Кабинета Министров Украины от 13 января 2016 г. №94.

Счетчики выпускаются в различных конструктивных исполнениях, которые определяют набор функциональных возможностей и технических характеристик оборудования.

Функциональные возможности и оснащение

• интерфейс «оптический порт» для локального считывания данных;
• коммуникационный интерфейс RS-485;
• интерфейс передачи данных PLC;
• реле отключения нагрузки;
• датчики магнитного и электромагнитного полей;
• возможность установки одного или двух измерительных элементов в цепи тока;
• датчик открытия корпуса счетчика;
• датчик открытия крышки блока зажимов;
• сервисный разъем для подключения внешнего источника питания постоянного тока напряжением 6–8 В для считывания информации при отключенном счетчике;
• импульсный испытательный вывод с контактами, выведенными на специальный разъем.

Однотарифные счетчики соответствуют комплекту конструкторской документации ААШХ.411152.050, многотарифные — ААШХ.411152.025, а многотарифные с дополнительной функциональной кнопкой — ААШХ.411152.072.

Технические характеристики

• электронный дисплей с отображением показаний электроэнергии в кВт·ч;
• индикация: 6 десятичных разрядов до запятой и 2 разряда после запятой;
• устойчивость к кратковременным перегрузкам током до 30 × Imax в течение одного полупериода номинальной частоты;
• устойчивость к воздействию постоянного магнитного поля с индукцией не менее 300 мТл;
• устойчивость к внешнему магнитному полю с индукцией не менее 100 мТл, создаваемому током сетевой частоты;
• невосприимчивость к электростатическим и искровым разрядам;
• защита от воздействия высокочастотных электромагнитных полей.

Благодаря высокой точности измерений, надежности и широким возможностям интеграции в системы учета, счетчики NIK 2100 являются эффективным решением для современного контроля потребления электрической энергии на бытовых, коммерческих и промышленных объектах.
